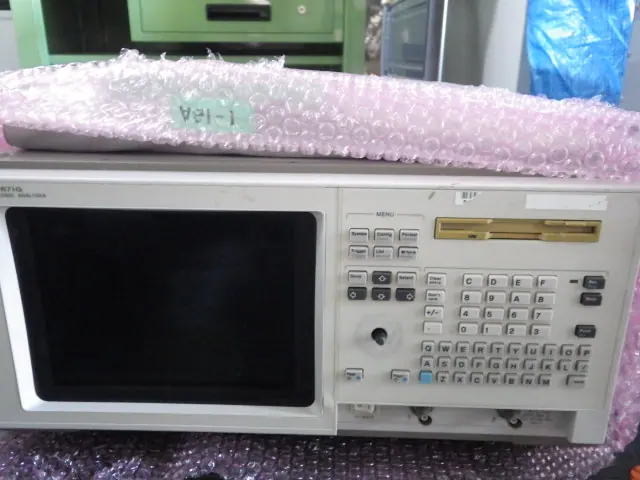

中古 キーサイト(HP/アジレント) Keysight ロジックアナライザ 1671G
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- キーサイト(HP/アジレント) Keysight
- 型式
- 1671G
- 機種
- ロジックアナライザ
- 管理番号
- S23081010
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
1671G の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| チャンネル数 | 102 ch |
|---|---|
| タイミング解析速度(全チャンネル/半チャンネル) | 250 / 500 MHz |
| ステート解析速度 | 150 MHz |
| メモリー長(標準、全/半チャンネル) | 64K / 128K サンプル/ch |
| メモリー長(オプション 001、全/半チャンネル) | 256K / 512K サンプル/ch |
| メモリー長(オプション 002、全/半チャンネル) | 2M / 4M サンプル/ch |
| 最小検出グリッチ幅 | 3.5 ns |
| セットアップ/ホールド時間 | 3.5/0 〜 0/3.5(0.5 ns ステップ) ns |
| スレッショルド | TTL、ECL、ユーザー設定 ±6.0(50 mV ステップ) V |
| 最小入力振幅 | 500 mV p-p |
| プローブ入力抵抗/容量 | 100 kΩ ±2% / 1.5 pF |
| 最大入力電圧 | ±40(ピーク) V |
| 記憶装置 | 2 GB ハードディスク、1.44 MB 3.5 インチフロッピーディスク |
| 外形寸法(幅×高さ×奥行き) | 440 × 205 × 367 mm |
| 質量 | 13 kg |
※メモリー拡張(オプション 001 または 002)、オシロスコープ(オプション 003)、パターンジェネレーター(オプション 004)の搭載有無は個体ごとに異なる。現品の構成は起動画面や背面で確認が必要。
※タイムタグまたはステートタグを使うと、空きポッドが無い場合は取り込みメモリーが半分になる。
※プローブ(リードセット)・ケーブル類が付属するかは現品で確認が必要。
※外形寸法図には奥行きとして 367 mm と 330 mm の 2 つの寸法が記載されており、突起部の含み方で異なるとみられる。
出典: testequipmenthq.com
キーサイト(HP/アジレント) Keysight 1671G の装置概要 AIによる記述です
デジタル回路の多数の信号を同時に取り込み、タイミング解析(内部クロックによる非同期サンプリング)とステート解析(被測定系のクロックに同期した取り込み)を行うベンチトップ型ロジックアナライザで、1670G シリーズのうち 102 チャンネルのモデルにあたる。タイミング解析は全チャンネル使用時 250 MHz、半分のチャンネル使用時 500 MHz、ステート解析は最大 150 MHz。標準のメモリー長は 1 チャンネルあたり 64K(半チャンネル時 128K)で、オプション 001 で 256K、オプション 002 で 2M に拡張できる。トリガーは最大 12 段のシーケンスレベル、10 個のパターン認識、レンジ、エッジ/グリッチ(最小 3.5 ns)、タイマー、カウンターを組み合わせて設定できる。
VGA 解像度のカラー液晶を内蔵し、2 GB のハードディスクと 3.5 インチフロッピーディスクドライブ、LAN、GPIB、RS-232C、パラレルプリンターポートを備える。オプション 003 で 2 チャンネル 500 MHz・2 GSa/s のオシロスコープ、オプション 004 で 32 チャンネルのパターンジェネレーターを内蔵でき、この 2 つはどちらか一方を選ぶ構成である。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
