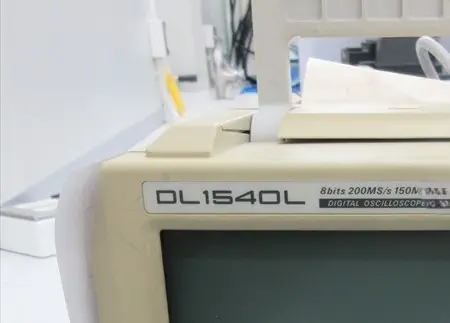

中古 横河電機/横河計測 Yokogawa デジタルオシロスコープ DL1540L

本機は、アナログ4チャンネルの入力と150MHzの周波数帯域を備えた波形観測用のデジタルオシロスコープです。最高200MS/sのサンプリングレートによる信号捕捉が可能であり、同シリーズの標準モデルと比較して大容量の記録メモリを搭載している点が特徴です。1チャンネルあたり最大2Mワードのレコード長を備えているため、サンプリング速度を落とすことなく長時間の波形記録が行えます。これにより、突発的な単発現象の捕捉や、低速なシーケンス制御信号と高速なパルス信号が混在する環境など、観測期間の長さと高い時間分解能の両立が求められる測定に適しています。

入力感度は2mV/divから5V/divの範囲で設定でき、垂直分解能は8ビットです。大容量メモリと波形ズーム機能を組み合わせることで、取り込んだ長時間のデータから特定の箇所を拡大して詳細に解析することが可能です。電子回路のタイミング検証、電源回路の過渡応答解析、メカトロニクス機器のセンサ信号評価など、研究開発から保守メンテナンスまで幅広い波形観測用途に対応します。
