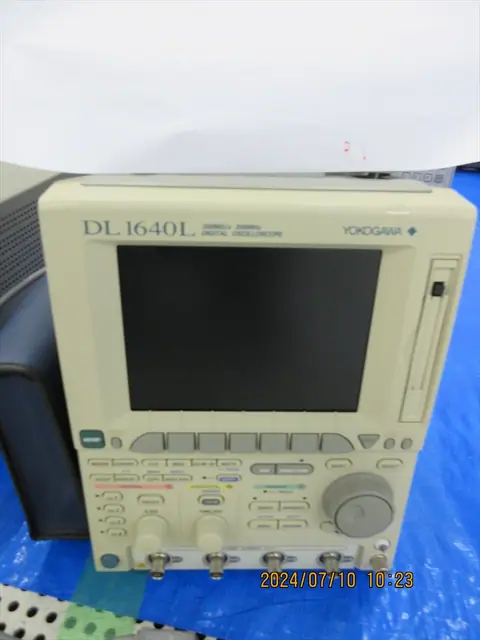

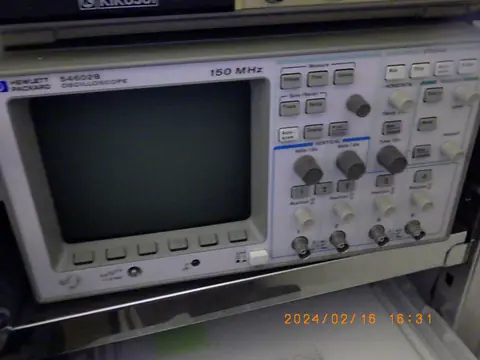

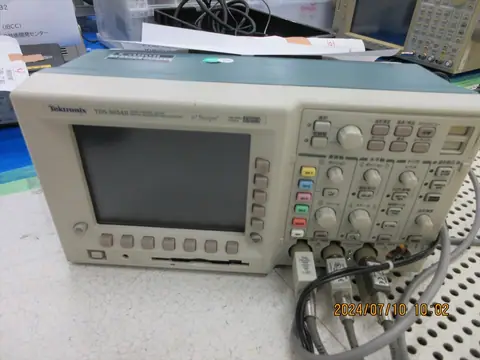

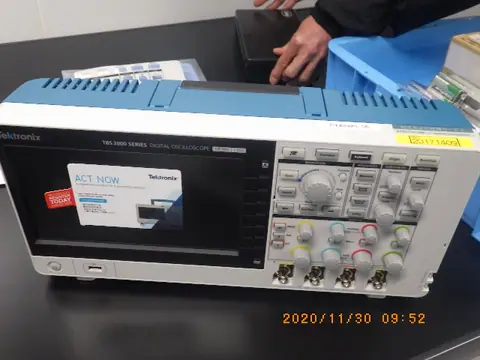

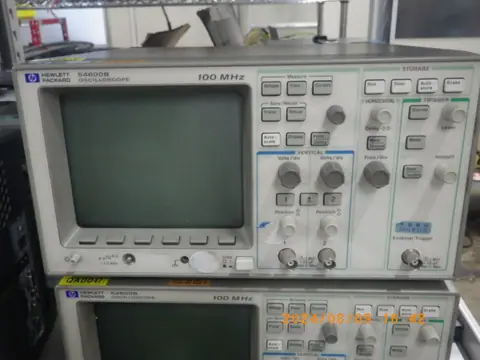

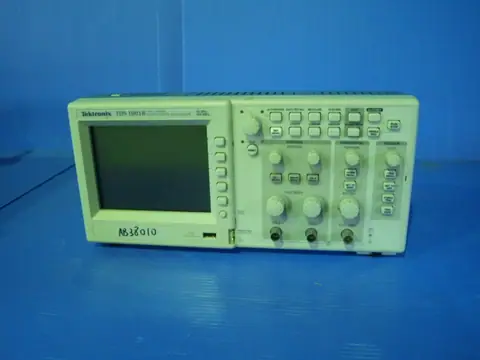

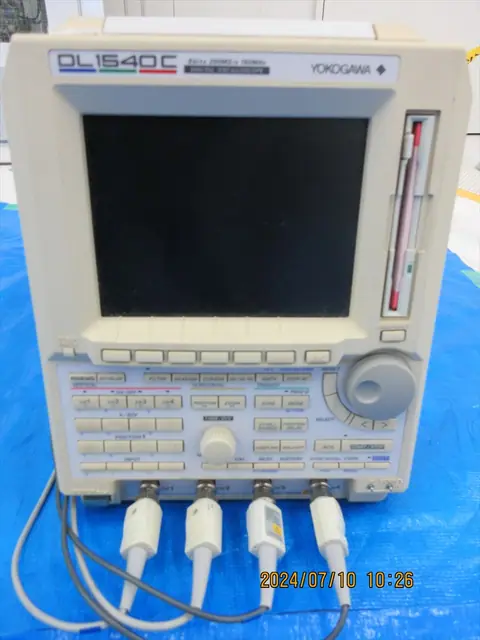

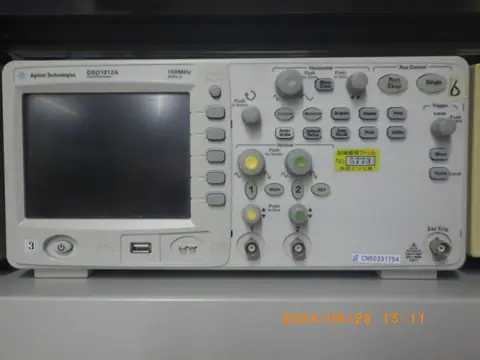

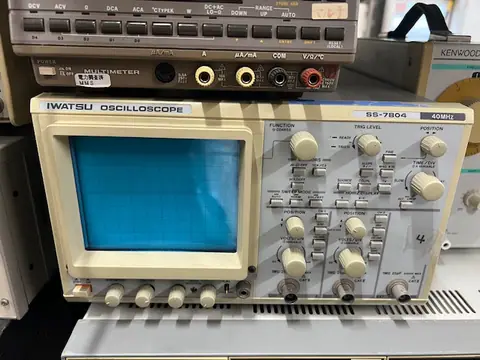

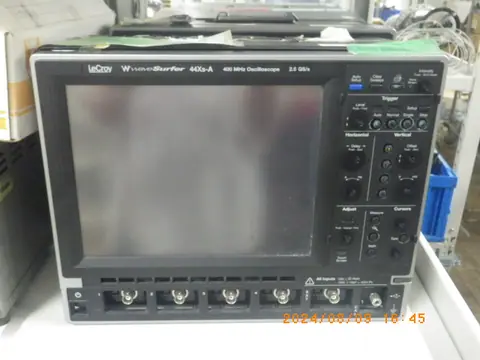

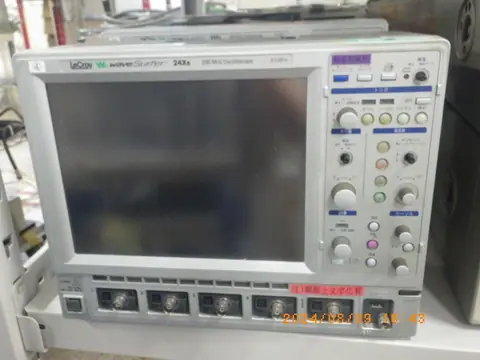

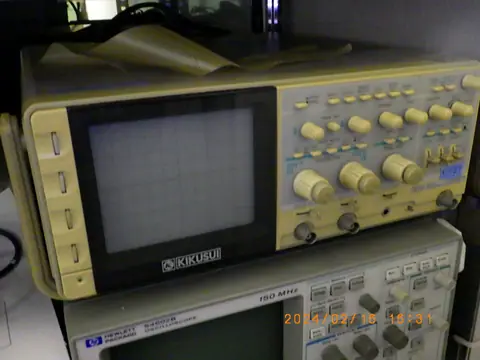

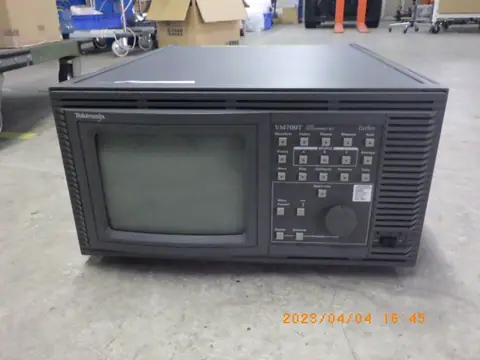

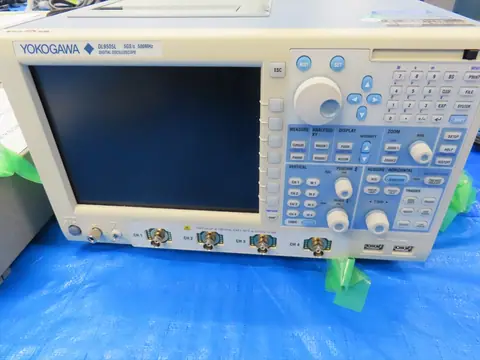

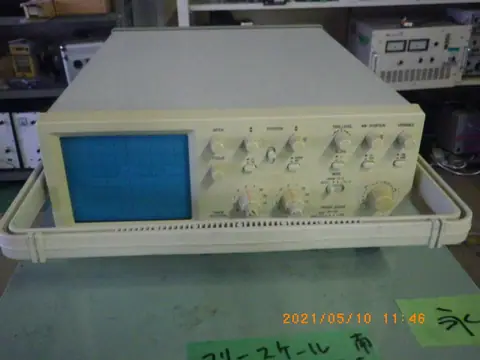

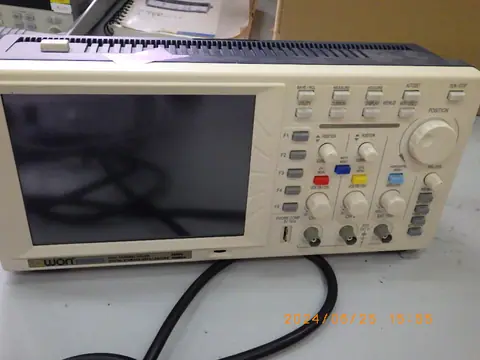

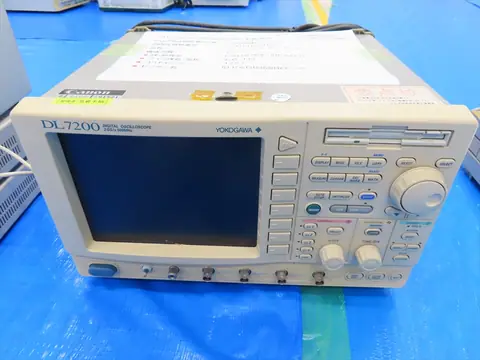

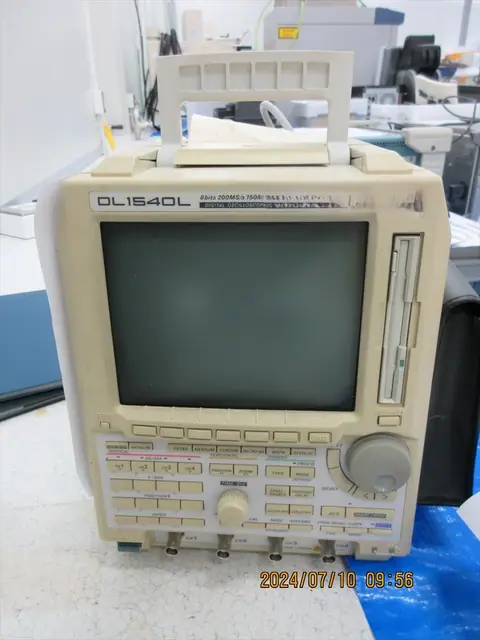

中古オシロスコープ（シンクロスコープ）の在庫・価格

オシロスコープの主な特徴

オシロスコープは、目に見えない電気信号の変動を時間経過に沿って画面上に視覚化する計測器です。テスター（マルチメーター）が電圧や電流の「特定の数値」のみを示すのに対し、オシロスコープは電圧の変化を「波形」として捉える点に大きな違いがあります。

最大の特徴は、横軸に時間、縦軸に電圧をとった2次元のグラフで電気信号をリアルタイムに表示できることです。これにより、過渡的なノイズ、信号の歪み、瞬発的な電圧降下など、数値だけでは検出できない複雑な電気現象を詳細に観察することが可能になります。また、現代の主流であるデジタル・ストレージ・オシロスコープ（DSO）は、波形データの保存や再現、自動計測機能（周波数やピーク間電圧の算出）、高速フーリエ変換（FFT）による周波数解析機能など、高度な分析処理機能を備えています。さらに、複数の入力チャンネルを持ち、複数の信号のタイミング関係を同時に比較できる点も強力な特徴です。

オシロスコープの仕組みと内部動作

オシロスコープが信号を波形として表示するまでには、いくつかの重要なステップを経ています。

まず、測定対象からの信号は専用の「プローブ」を介して取り込まれます。プローブは回路への影響を最小限に抑えつつ、信号を減衰または増幅して本体へ伝送します。

本体に入力されたアナログ信号は、減衰器や増幅器からなるフロントエンド回路で最適な大きさに調整された後、「ADC（アナログ・デジタル変換器）」へ送られます。ADCは極めて高い速度でアナログ電圧を測定し、デジタルデータに変換します。この時の1秒間のサンプリング回数をサンプリングレートと呼び、高精度な波形再現の鍵となります。

デジタル化されたデータはメモリに一時記憶されます。ここで非常に重要な役割を果たすのが「トリガ回路」です。変化する信号に対して特定のアナログレベルや傾きを指定し、画面の描画開始タイミングを同期させることで、波形が画面上で流れてしまわずに停止した状態で観察できるようになります。最終的に、処理されたデータが画面上に波形として描画されます。

オシロスコープの具体的な用途

オシロスコープは電気・電子技術が関わるあらゆる分野で不可欠なツールとして活用されています。

• 電子回路の開発およびデバッグ
• 基板上の各種IC間の通信信号の波形品質確認、電源回路のリップル（微小なノイズ）測定、クロック信号のジッタ（時間の揺らぎ）評価などに用いられます。設計通りのタイミングで回路が動作しているかを確認する必須の作業です。

• 自動車分野（車載エレクトロニクス）
• 近年の自動車は高度な電子制御化が進んでいます。ECU（電子制御ユニット）の動作確認、各種センサーの出力波形測定、車内ネットワーク（CAN、LINなど）の通信品質やノイズ解析にオシロスコープが多用されています。

• 製品の保守・修理・トラブルシューティング
• 家電製品や産業用機械が故障した際、基板のどこで信号が途絶えているか、異常な波形が発生しているかを追跡することで、壊れた部品や箇所を正確に特定できます。

• 医療機器や先端研究
• 心電計などの生体信号測定機器の開発、レーザー光のパルス波形計測、新素材の電気的特性評価など、高度な科学研究の現場でも広く利用されています。

• 教育分野
• 大学や高等専門学校などの教育現場において、交流理論、過渡現象、フィルタ回路の特性など、電気工学の基礎概念を視覚的に理解するための教材としても活用されています。
