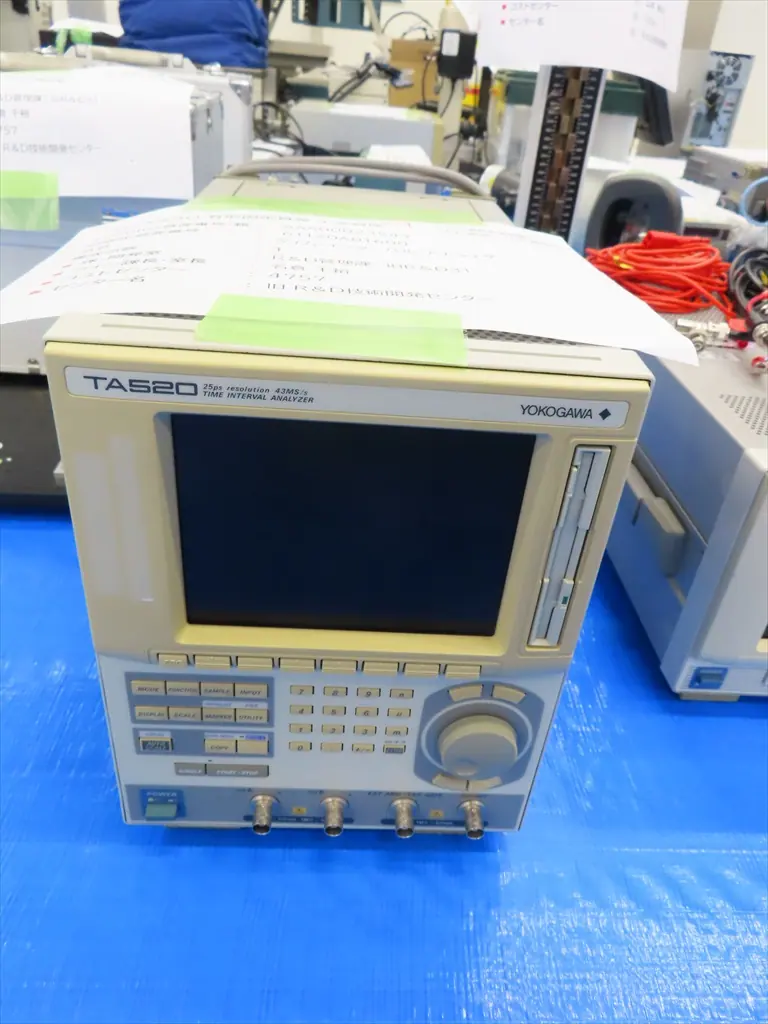

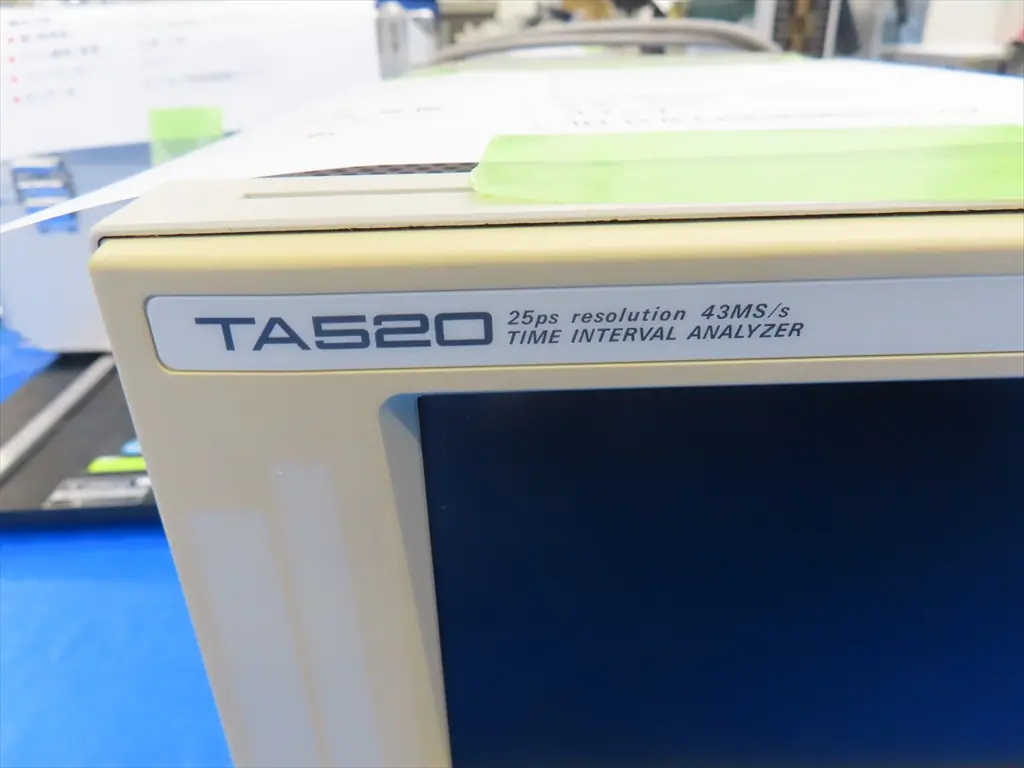

中古 横河電機/横河計測 Yokogawa タイムインターバルアナライザー TA520

本装置は、光ディスクドライブ（DVDやCDなど）および各種デジタル通信機器の開発・製造工程において、信号の時間的なゆらぎ（ジッタ）を高精度に解析するためのタイムインターバルアナライザーです。入力されたデジタル信号のエッジ間隔をハードウェア処理によってリアルタイムで計測し、時間変動を統計的に可視化します。

測定回路の時間分解能は25psであり、ピコ秒オーダーの微小なジッタ成分を正確に検出することが可能です。また、データの取りこぼしを防ぐ最高連続測定レートは40MS/s（1秒間に4千万回の測定）を達成しており、高速化するデバイスの信号評価にも対応します。
同社の同シリーズには複数のモデルがラインナップされていますが、本機は下位モデル（時間分解能100ps、連続測定レート14MS/s）よりも高い測定精度と速度を備え、最上位モデル（時間分解能25ps、連続測定レート80MS/s）と比較して測定レートを40MS/sに抑えた中位機種に位置づけられます。

周期、パルス幅、タイムインターバル、位相などの基本測定に加え、本体内蔵のカラー液晶ディスプレイ上でヒストグラム表示やトレンド表示が可能です。PCを介さずに平均値や標準偏差（ジッタ値）などの統計演算を直接確認できるため、実務における効率的な信号評価に寄与する測定器です。
