中古 ミツトヨ Mitutoyo リニアゲージ EH-101P／LGM-01100
本体価格(税別、送料別)80,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- ミツトヨ Mitutoyo
- 型式
- EH-101P／LGM-01100
- 機種
- リニアゲージ
- 管理番号
- Z14090642
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
EH-101P／LGM-01100 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 構成 | リニヤゲージカウンタ EH-101P + ゲージヘッド LGM-01100 |
|---|---|
| 軸数(EH-101P) | 1(最大10台連結で20チャンネル) |
| 最小表示量 | 0.01 / 0.005 / 0.001 / 0.0005 / 0.0001 mm |
| 機能 | ゼロセット、プリセット、公差判定(3段/5段)、ピークモード、表示ホールド |
| 出力 | RS-232C/USB/デジマチック(選択)、公差3段/5段/デジットBCD、アナログ出力1〜4V、オープンコレクタ制御出力 |
| 電源 | ACアダプタ、最大消費電力8.4W |
| 寸法 | 144(W)×72(H)×156.7(D) mm |
| 質量 | 760 g |
※値はミツトヨのEH-101P製品ページ。ゲージヘッドLGM-01100の測定範囲・精度は別型式の資料が要る。
出典: 現品の銘板、mitutoyo.co.jp
ミツトヨ Mitutoyo EH-101P／LGM-01100 の装置概要 AIによる記述です

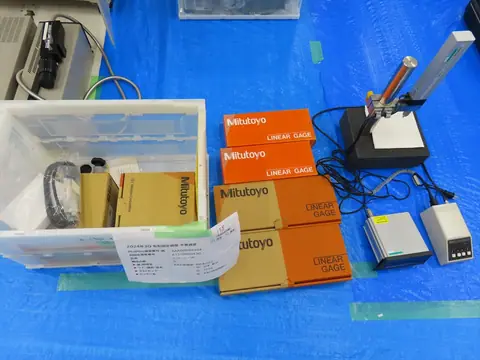

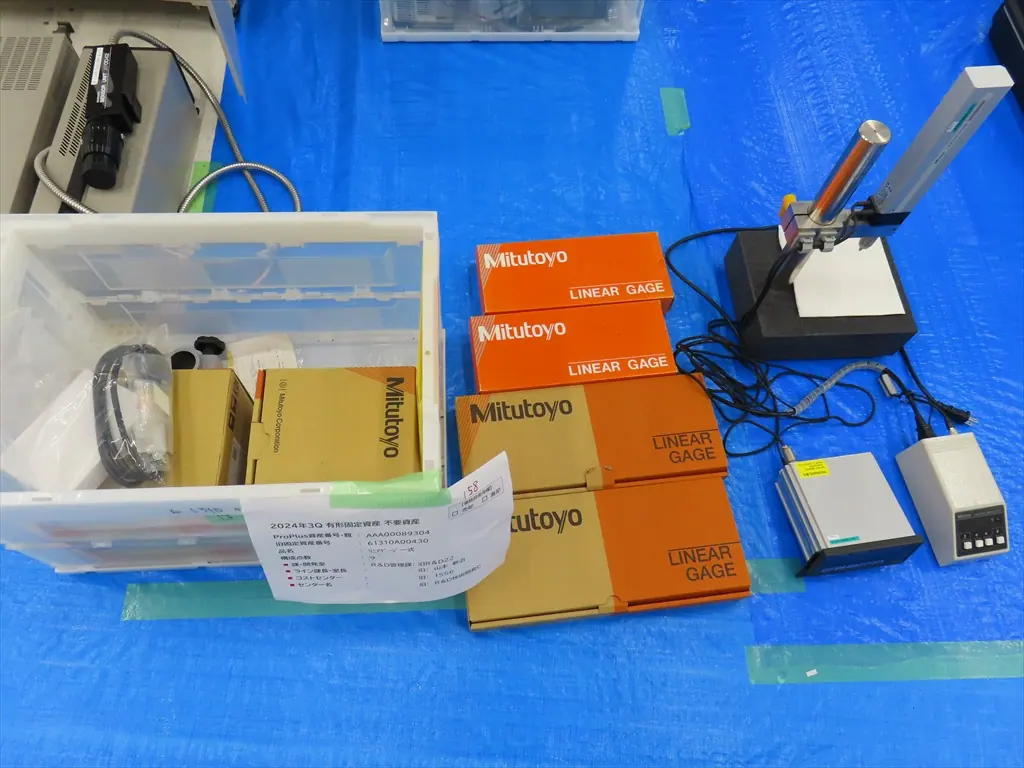

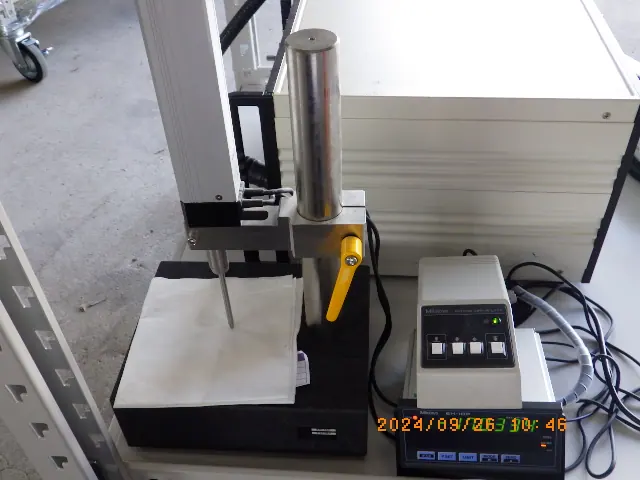

測定子の変位を電気信号で検出するゲージヘッドと、その値を表示・判定するカウンタを組み合わせたリニヤゲージの測定システム。リニヤゲージカウンタEH-101Pにゲージヘッドを接続し、測定子の動きから部品の寸法や高さ、段差、厚さなどを読み取る。生産ラインの寸法検査や、治具に組み込んだ多点測定などに使われる。
EH-101Pは1軸のカウンタで、複数台をつないで測定点を増やせる。最小表示量は0.01・0.005・0.001・0.0005・0.0001 mmから選ぶ。ゼロセット、プリセット、3段/5段の公差判定、ピークモード、表示ホールドの機能をもつ。出力はRS-232C/USB/デジマチックから選択でき、ほかに公差判定とBCDの出力、1〜4Vのアナログ出力、オープンコレクタの制御出力を備える。電源はACアダプタで、最大消費電力は8.4W。寸法は144(W)×72(H)×156.7(D) mm、質量は760g。
ゲージヘッドの測定範囲と精度は確かめられていない。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
