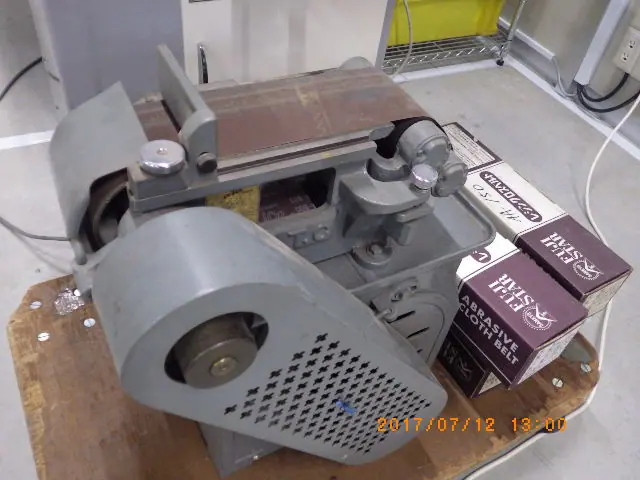

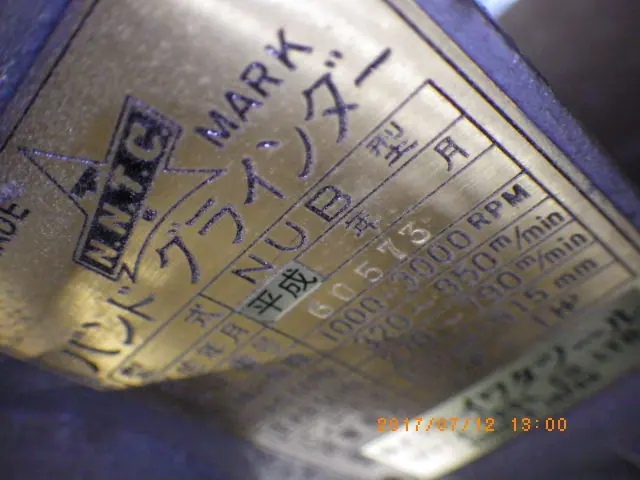

中古 イワタツール バンドグラインダー NUB型

加工機内に組み込まれるバンドグラインダーは、帯状のエンドレス（環状）研磨ベルトを高速周回させ、工作物の表面を削り取ったり整えたりする研削・研磨機構です。工作機械や専用加工機の内部ユニットとして自動化ラインに組み込まれることで、手作業に頼っていた仕上げ工程を自動化し、高い生産性と均一な加工品質を実現します。

仕組み

バンドグラインダーの基本構造は、駆動プーリー、従動プーリー、これらに架け渡された研磨ベルト、そしてベルトに張力を与えるテンション機構から構成されています。加工機内では、モーターの動力によって駆動プーリーが高速回転し、研磨ベルトを連続的に周回させます。

工作物と接触する部分には、コンタクトホイールやフラットパッドと呼ばれる押し当て部品が配置されます。コンタクトホイールの材質（スチール、ゴム、ウレタンなど）や硬度を変えることで、削り量の調整やなじみ性を変化させることができます。

加工機内部では、空圧や油圧シリンダーによってベルトの張力が常に最適に保持され、ベルトの蛇行をセンサで感知して修正する自動トラッキング機構が機能します。CNC制御やロボットアームと連動することで、工作物の形状に合わせた押し当て圧力や送り速度の精密なコントロールが行われます。

特徴

砥石を使用する固定式の研削盤と比較して、バンドグラインダーには独自の優れた特徴があります。

一つ目は、熱影響の少なさです。周回する研磨ベルトは全長が長いため、研削を行っていない間に空冷されます。これにより加工熱の発生が抑えられ、工作物の熱変形や焼き付き、焼戻しによる硬度低下を防ぐことができます。薄板材や熱に弱い材料の加工に極めて有効です。

二つ目は、高い形状追従性と均一な仕上げ能力です。ベルト自体とコンタクト部に適度な柔軟性があるため、平面だけでなく曲面や複雑な形状に対しても均一に接地します。ワークの寸法誤差や位置ズレを吸収しながら、過剰な削り過ぎを起こさずに表面を整えることが可能です。

三つ目は、研削効率の高さとメンテナンス性です。ベルト上の研磨粒が常に効率よく作用し、目詰まりを起こしにくい構造となっています。また、ベルトの交換作業が比較的容易であり、加工機の稼働率向上に貢献します。

用途

加工機内のバンドグラインダーは、金属加工をはじめとする多様な製造現場で活用されています。

最も代表的な用途がバリ取りおよび面取り加工です。レーザー切断、プラズマ切断、プレス加工、または切削加工後に工作物の端面に生じる鋭利なバリを、後工程の加工機内で高速かつ確実に除去します。

溶接工程後の仕上げにも広く用いられます。接合部に盛り上がった溶接ビードをフラットに研削し、周囲の素地となじませる作業を自動化することで、構造物や筐体の強度向上と美観の確保を両立します。

さらに、意匠性を高める表面研磨加工にも不可欠です。ステンレス板やアルミニウム材の表面に一定方向の研削目をつけるヘアライン加工や、サテン仕上げ、塗装やメッキ前の下地処理など、広範囲な表面改質に対応します。

近年では、自動車のエンジンパーツや駆動系部品の精密面取り、航空機部品の曲面仕上げ、金型製作における磨き工程の自動化など、高度な品質要求がなされる分野の専用加工機への導入も定着しています。
