中古 マイクロウェーブファクトリー 電波暗箱／シールドボックス

電波暗箱（シールドボックス）は、外部からの不要な電波（電磁ノイズ）を遮断し、同時に内部から発生する電波が外部へ漏れ出るのを防ぐ小型の実験・測定用装置です。大型の電波暗室を導入するには膨大なコストと広い設置スペースが必要となりますが、電波暗箱は卓上や実験ベンチに設置できるコンパクトなサイズでありながら、孤立した電波環境を手軽に構築できる点が最大の特徴です。移動や設置場所の変更が容易であり、研究開発の現場から製造ラインまで柔軟に対応できる利便性を備えています。さらに、内部で発生した電波の反射を抑える構造になっているため、測定対象機器の正確な無線性能評価が可能となります。

電波暗箱がこのような優れた環境を実現できるのは、二重の構造と特殊なインターフェース設計に基づいているからです。

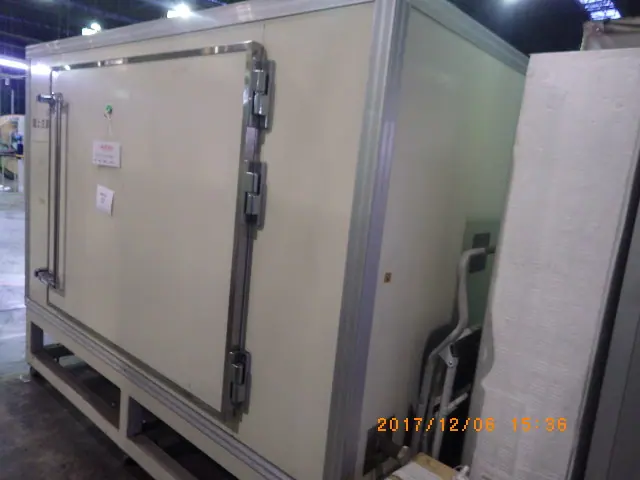

外殻部分には、アルミや鉄、ステンレスなどの導電性の高い金属板が使用されています。これはファラデーケージの原理を応用したもので、金属で覆われた空間内部へ外部からの電磁波が侵入するのを防ぐとともに、内部の電波を外に漏らしません。これが「シールド機能」の基本です。

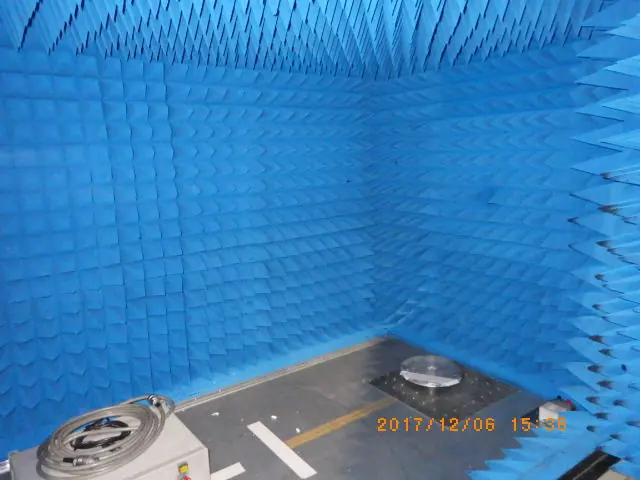

金属筐体の内側には「電波吸収体」と呼ばれる特殊な素材が張り付けられています。電波吸収体には、カーボンを含有させたポリウレタンフォームやフェライトなどが用いられます。単に金属で囲むだけでは、内部で発射された電波が壁面で跳ね返り、測定結果に悪影響を及ぼします。電波吸収体は、この内部反射波のエネルギーを熱に変換して吸収し、あたかも障害物のない広大な空間（フリースペース）のような電波環境を作り出します。

外部との通信や電源供給を行うためのポート部にも特別な仕組みがあります。通常のケーブルをそのまま貫通させると、そこから電波が漏洩・侵入してしまうため、高周波ノイズをカットするフィルタ付きコネクタや、特定周波数の電波を通さない導波管構造の貫通口が備えられています。

電波暗箱は、近年の無線通信技術の普及に伴い、多種多様な分野で不可欠なツールとなっています。

代表的な用途の一つが、スマートフォン、Wi-Fiルーター、Bluetooth機器、IoTデバイスなどの無線通信機器における研究開発や性能評価です。周囲に飛び交う他の電波ノイズの影響を受けることなく、送信パワー、受信感度、通信品質などを正確に測定できます。

また、電磁両立性（EMC）試験における事前測定（プレコンプライアンス試験）にも広く利用されています。製品出荷前に行われる正式なEMC試験は大型の電波暗室で行われますが、試作段階で電波暗箱を用いてEMI（電磁妨害ノイズ）の測定やEMS（電磁耐性）の確認を行うことで、開発期間の短縮とコスト削減に大きく貢献します。

さらに、工場などの製造ラインにおける全数検査（出荷検査）の用途でも重宝されています。工場内は様々な機器からノイズが発生する過酷な電波環境ですが、電波暗箱を使用することで安定した条件のもと、自動テストシステムと連携した迅速な合格・不合格判定が可能となります。

このほか、自動車分野におけるスマートキーや車載レーダー、ミリ波通信のテスト、医療機器やセキュリティ機器の無線モジュール評価など、信頼性が極めて高く求められる製品の開発現場においても幅広く活用されています。
