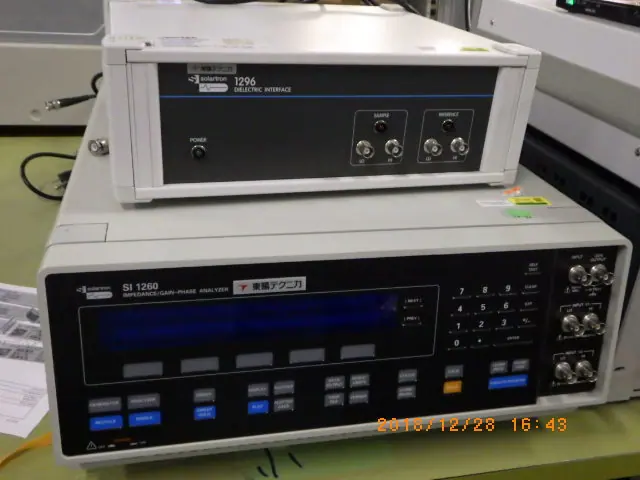

中古 東陽テクニカ 誘電率測定器 1260A／1296

誘電率測定器は、物質が電場に置かれた際に電荷を蓄える能力（比誘電率）や、電磁波エネルギーを熱として損失する割合（誘電損失、tan δ）を数値化する計測機器です。基本原理は、測定対象物（試料）を電極で挟み込む、あるいは導波管や共振器の中に設置し、そこに交流電圧や電磁波を印加することにあります。

低い周波数帯（Hz〜MHz帯）では、電極間に試料をセットして静電容量（キャパシタンス）を測定する「容量法」が一般的です。試料がある状態と真空（または空気）の状態での静電容量の比率から誘電率を算出します。一方、近年の高速通信で用いられる高周波数帯（GHz帯〜THz帯）では、電磁波の透過や反射、または共振状態の変化を利用して測定します。代表的な手法として、試料を通過する電磁波の振幅と位相変化を測る「同軸・導波管法」、超高精度で測定できる「空洞共振器法」、試料に触れずに測定可能な「フリースペース法（自由空間法）」などがあり、測定したい周波数や試料の形状、状態（固体、液体、粉体）に応じて最適な手法が選択されます。

誘電率測定器の最大の特徴は、超低周波から高周波にわたる極めて広い周波数領域に対応し、物質の電気特性を詳細に解析できる点にあります。単に誘電率の数値を得るだけでなく、複素誘電率の実数部（誘電率：電荷の蓄えやすさ）と虚数部（誘電損失：エネルギーの失われやすさ）を同時に分離して測定できます。

また、多くの測定器は加熱・冷却システムや湿度制御装置と組み合わせることが可能です。これにより、マイナス数十度から数百度という過酷な温度変化環境や高湿度下において、材料の誘電特性がどのように変化するかという温度依存性や湿度依存性をリアルタイムでトレースできます。さらに、非破壊・非接触で測定できる手法が確立されていることも特徴です。薄膜や基板、液体試料などを傷つけることなく、製造ライン上でのインライン検査や非破壊での品質評価を実現します。微小なシグナルの変化を捉える回路設計と高精度な校正技術により、極めて微小な誘電損失材料の正確な検出が可能です。

用途面において、誘電率測定器は最先端技術の開発から基礎研究、品質管理に至るまで、多岐にわたる産業分野で不可欠な役割を果たしています。

最も主要な用途の一つが、5Gや6Gをはじめとする次世代移動通信、および高速伝送技術の分野です。スマートフォンや基地局、車載ミリ波レーダーなどに使われる高周波基板材料（PTFEや液晶ポリマーなど）は、信号遅延や伝送損失を最小限に抑えるため「低誘電率・低誘電損失」が求められます。これらの新規材料開発において誘電率測定器は必須の評価ツールです。

半導体・電子部品分野では、積層セラミックコンデンサ（MLCC）の絶縁体材料や、半導体パッケージの絶縁膜の特性評価に用いられます。デバイスの小型化・大容量化に伴い、薄膜状態での正確な評価が重視されています。

化学・素材分野では、合成樹脂やゴム、絶縁油などの性能評価だけでなく、樹脂の硬化反応プロセスを追跡するモニタリング用途にも利用されます。樹脂が固まる過程での誘電率変化を捉えることで、最適成形条件の導出に役立ちます。

自動車（EV）分野では、モーター用絶縁材料や全固体電池の電解質開発、充電システムの安全性評価に貢献しています。その他、食品や農林水産業における水分の含有量評価（水の高い誘電率を利用した水分量測定）や、薬品の成分分析、生体計測における組織の特性変化の検出など、応用範囲は広がり続けています。
