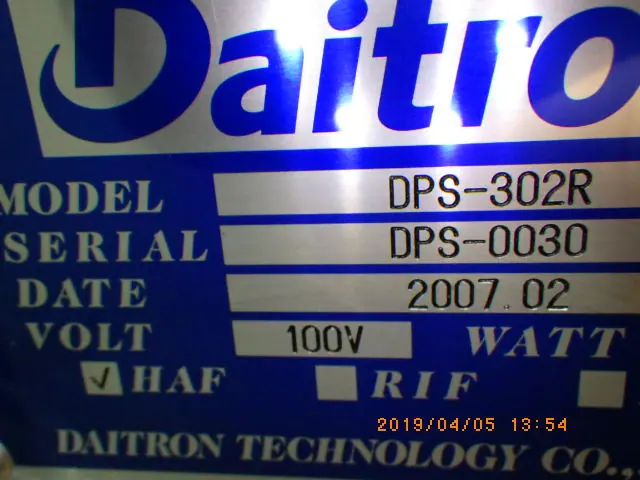

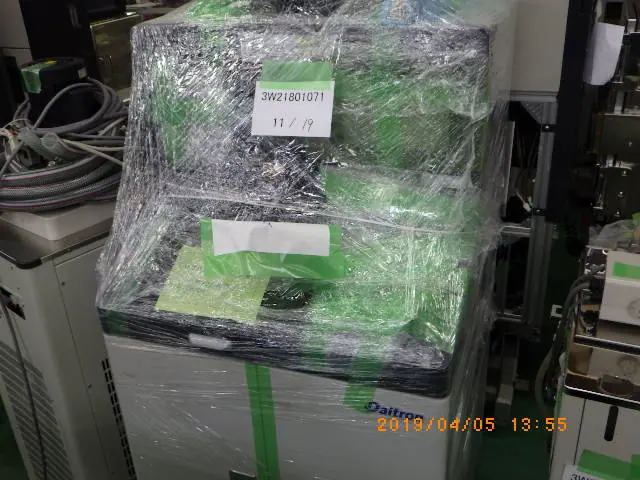

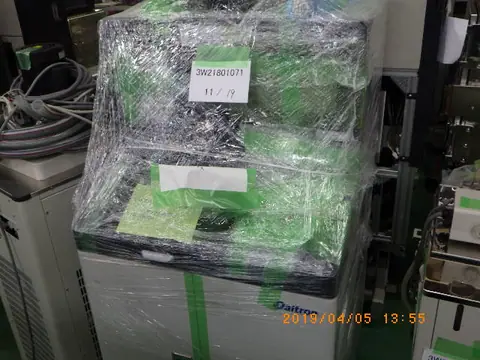

中古 ダイトロン Daitron スクライブ装置 DPS-302R

スクライブ装置の仕組み

スクライブ装置は、ガラスや半導体ウエハ、セラミックスなどの硬く脆い材料（脆性材料）の表面に細い溝（スクライブライン）を形成し、その後の割断（ブレイク）によって基板を分断する産業用装置です。鋸刃で削り取るブレードダイシングとは異なり、材料を削り切るのではなく、表面に制御された微小な亀裂を生じさせる点に基本構造の特徴があります。

加工の仕組みは大きくメカニカル方式とレーザー方式に分かれます。メカニカル方式では、超硬合金やダイヤモンドで作られた輪っか状の刃（スクライビングホイール）を材料表面に押し当て、適度な荷重と速度で転がすことで亀裂を発生させます。刃の垂直圧力と水平移動により、基板内部へ直線的に伸びる垂直クラックが形成されます。

一方のレーザー方式は、レーザー光の照射で材料表面を局所的に加熱し、その直後に冷却剤で急冷することで生じる熱応力を利用して亀裂を走らせます。また、超短パルスレーザーを用いて材料内部に集光し、内部改質層を形成する技術も普及しています。いずれの方式も、スクライブ工程の後に機械的な力を加えて割る「ブレイク工程」を経ることで、狙い通りのラインで正確に分割されます。

スクライブ装置の主な特徴

スクライブ装置の特徴として、まず挙げられるのが「非削粉性とクリーンさ」です。材料を削り落とすわけではないため、加工時の粉塵がほとんど発生しません。これにより洗浄工程の負担が大幅に軽減され、微細な回路が形成された基板の汚染を防ぐことができます。加工時に大量の水を使用しないドライプロセスである点も環境負荷の低減に寄与します。

次に「処理速度の速さと材料ロスの少なさ」です。ツールを高速で走査させるだけのスクライブ工程は研削加工に比べてタクトタイムが圧倒的に短く、生産効率を高めます。さらに、切断しろ（カーフ幅）がほぼゼロであるため、1枚の原板から切り出せるチップや基板の数を最大化でき、材料の歩留まり向上に貢献します。

さらに「加工面の品質高さ」も大きな強みです。適切なクラック制御により、破断面のエッジ欠け（チッピング）が極めて小さくなり、分割後の製品の抗折強度（折れにくさ）が高く保たれます。これにより、薄型化が進む電子デバイスの信頼性を飛躍的に高めることが可能です。

スクライブ装置の多様な用途

スクライブ装置は、高精度な微細加工と高生産性が求められる先端産業を中心に幅広く活用されています。

代表的な用途の一つが、液晶ディスプレイ（LCD）や有機EL（OLED）パネルの製造です。スマートフォンのカバーガラスやタッチパネル、車載用ディスプレイ基板など、極薄ガラスの切断や曲線を含む異形加工において欠かせない技術となっています。

半導体製造分野でも重要な役割を担っています。シリコンウエハの分割はもちろんのこと、加工難度の高い炭化ケイ素（SiC）や窒化ガリウム（GaN）といったパワー半導体用ウエハの切断にも適用されています。特にウエハ内部に改質層を作るステルスダイシングなどの技術は、半導体の高密度実装を支えています。

そのほか、再生可能エネルギー分野における太陽電池基板のカット、LED素子に使われるサファイア基板の加工、電子部品用セラミックス基板の分割など、硬質・脆性材料を扱うあらゆる分野でスクライブ装置が活躍しています。
