中古 テクトロニクス Tektronix ファンクションジェネレータ CFG253

本機は、0.03Hzから3MHzまでの周波数帯域をカバーする汎用的なファンクションジェネレータです。正弦波、方形波、三角波、およびTTL波形の出力に対応しており、電子回路の基礎的なテスト、教育現場での実習、システムのデバッグなど幅広い計測環境で利用される標準的な信号発生器として設計されています。

本モデルの固有の特徴として、内部スイープジェネレータ機能が搭載されています。リニア（直線的）およびログ（対数的）の両モードによる周波数スイープ出力が可能であり、フィルタの帯域特性評価やアンプの周波数応答テストなどの用途を効率的に実施できます。加えて、外部から電圧を印加して周波数を可変させるVCF（Voltage Controlled Frequency）入力機能にも対応しています。

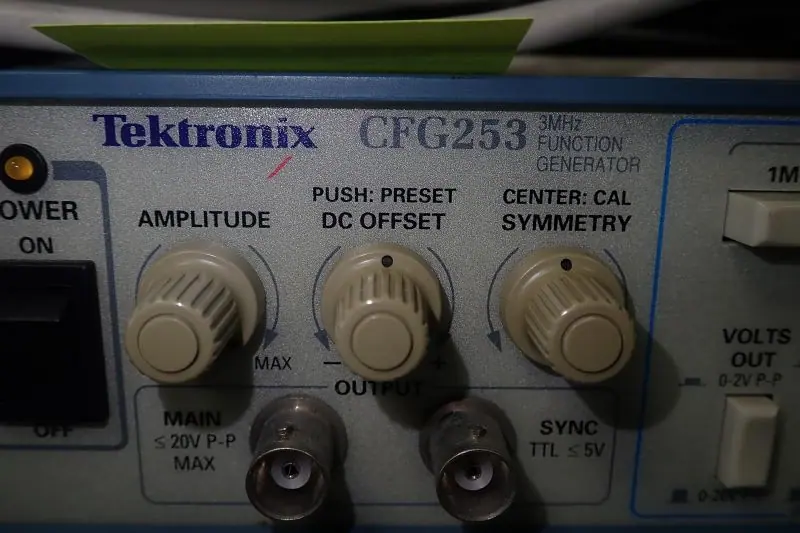

メイン出力は50Ωインピーダンス設計となっており、50Ω負荷時で最大10Vp-p、開放時で最大20Vp-pの振幅を出力可能です。DCオフセット調整（50Ω負荷時で±5V）や、10%から90%の範囲で波形のデューティ比を変更できる機能を備えています。これにより、非対称な波形やパルス状の信号を生成するなど、テスト条件に応じた柔軟な調整が可能です。フロントパネルはダイヤルとスイッチ類を用いた物理的なインターフェースを採用しており、直感的かつ素早いパラメータ設定が行えます。
