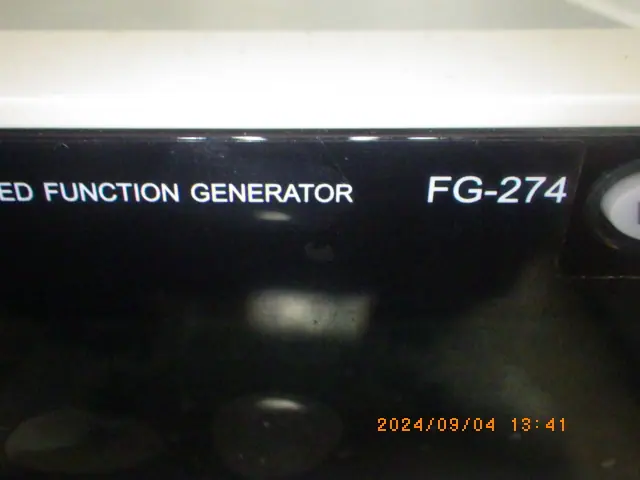

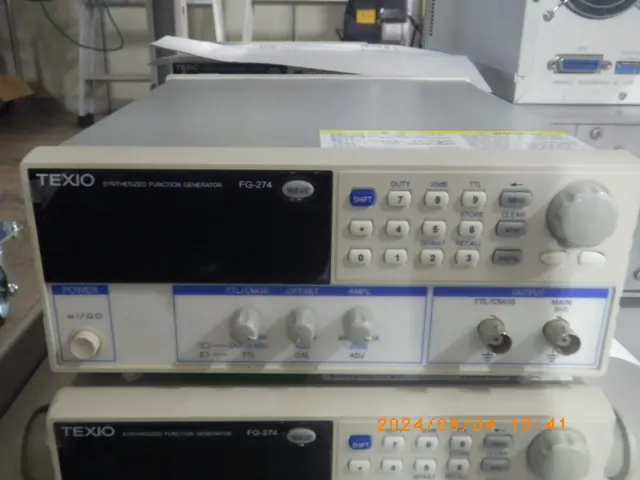

中古 TEXIO(ケンウッド) ファンクションジェネレータ FG-274
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに1台あります → 中古 TEXIO(ケンウッド) FG-274 の在庫2台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- TEXIO(ケンウッド)
- 型式
- FG-274
- 機種
- ファンクションジェネレータ
- 数量
- 3台(同じ型式をこの管理番号でまとめて管理。価格は1台あたり)
- 管理番号
- Z24080549
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
FG-274 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 出力波形 | 正弦波、三角波、方形波、パルス波、ランプ波 |
|---|---|
| 周波数範囲 | 0.4Hz ～ 4MHz（7レンジ切替） |
| 出力インピーダンス | 50Ω ±10% |
| 最大出力電圧 | 20Vp-p（開放端）、10Vp-p（50Ω負荷時） |
| 出力アッテネータ | -20dB |
| DCオフセット | ±10V（開放端）、±5V（50Ω負荷時） |
| デューティ比可変範囲 | 20% ～ 80% |
| スイープモード | リニア、対数（ログ） |
| スイープ時間 | 20ms ～ 2s |
| スイープ幅 | 最大 1000:1 |
| VCF入力電圧 | 0 ～ 10V |
| 周波数カウンタ測定範囲 | 0.2Hz ～ 50MHz（外部信号入力時） |
| カウンタ表示 | 6桁LED表示 |
TEXIO(ケンウッド) FG-274 の装置概要 AIによる記述です
本装置は、電子回路の設計、評価、メンテナンス、および教育現場などで広く利用される汎用的なスイープ機能付きファンクションジェネレータです。正弦波、三角波、方形波といった基本波形に加え、パルス波やランプ波などの多様な信号を出力することができ、各種アナログ・デジタル回路の試験信号源として活用できます。
発振周波数は0.4Hzから4MHzまでの広範囲をカバーしており、7段階のレンジ切り替えによって目的に応じた周波数設定が可能です。また、設定した範囲内で自動的に周波数を変化させるスイープ機能（リニアおよび対数）を搭載しており、最大1000:1の掃引幅と20msから2sの掃引時間に対応します。これにより、フィルタ回路や増幅器の周波数特性試験などを効率的に実施できます。
フロントパネルには視認性の高い6桁のLEDディスプレイを装備しており、内部の発振周波数だけでなく、外部から入力された信号の周波数を最大50MHzまで測定できる周波数カウンタ機能も備えています。出力系統は50Ωの出力インピーダンスを持ち、最大20Vp-p（開放時）の振幅調整、-20dBのアッテネータ、およびDCオフセット機能を搭載しているため、接続先の回路条件に対して柔軟かつ適切な信号レベルを供給できる設計となっています。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
