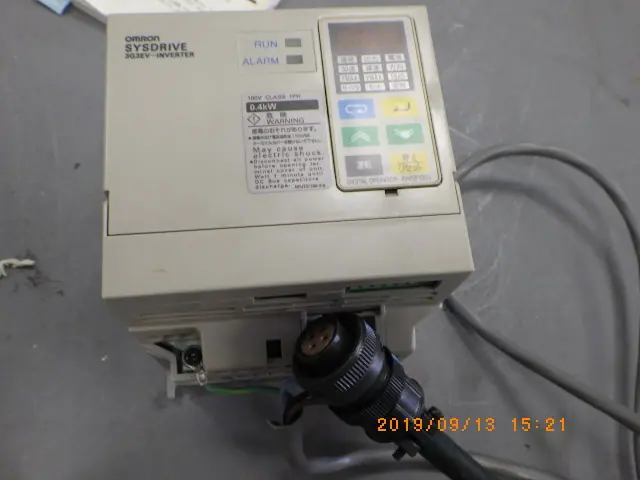

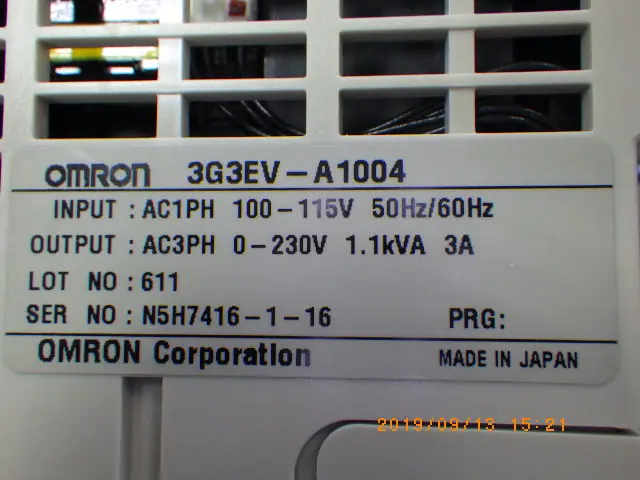

中古 オムロン Omron インバータ 3G3EV-A1004

インバータの仕組み

インバータは、電気の種類を変換し、周波数や電圧を自在にコントロールするための装置です。コンセントから供給される交流（AC）電力を一度直流（DC）に変換し、それを再び任意の周波数と電圧を持った交流へと再変換する役割を担っています。

この変換プロセスは、主に3つの回路によって行われます。

1. コンバータ部（整流回路）
電力会社から送られてくる一定の周波数と電圧を持つ交流電力を、ダイオードなどの半導体素子を用いて直流電力へと変換します。

2. 平滑回路
コンバータ部で変換された直流電力には、まだ交流の波形（脈流）が残っています。コンデンサなどを用いてこの波を滑らかにし、安定したきれいな直流電力を作り出します。

3. インバータ部（逆変換回路）
平滑化された直流電力を、IGBT（絶縁ゲート型バイポーラトランジスタ）などの高速半導体スイッチを用いて、再び交流電力に変換します。この際、スイッチングのオン・オフの幅や周期を調整する「PWM（パルス幅変調）制御」という技術を使うことで、周波数と電圧を自由自在に変化させることができます。

インバータの特徴

インバータを導入する最大のメリットは、モーターなどの機器の回転数を自由かつ精密に制御できる点にあります。従来のシステムのように一定速度で回転させ続けるのではなく、必要な時に必要な分だけ動作させることが可能です。

主な特徴としては、以下のような点が挙げられます。

• 高い省エネ効果
• ファンやポンプなどの機器では、風量や流量をバルブではなく、モーターの回転数そのものを落として調整できます。回転数を下げることで消費電力は大幅に低減するため、極めて高い省エネルギー性能を発揮します。

• スムーズな始動と停止（ソフトスタート・ソフトストップ）
• モーターを急激に起動・停止させると、大きな電流（始動電流）が流れたり、機械的な衝撃が発生したりします。インバータを使えば、周波数を徐々に上げることで滑らかに起動・停止ができ、設備への負担を軽減できます。

• 精度の高い制御と機械の長寿命化
• 回転数やトルクを細かく調整できるため、加工精度や運搬の安全性が向上します。また、機械的な摩耗や過負荷を低減できるため、設備の寿命を延ばすことにもつながります。

インバータの主な用途

インバータ技術は、身近な家電製品から大型の産業用機械、エネルギー分野に至るまで、現代社会のあらゆる場所で活用されています。

• 家電製品
• エアコンは代表的な例です。部屋の温度変化に合わせてコンプレッサーの回転数を細かく調整することで、快適な室温を保ちつつ高い省エネ性を実現しています。その他にも、冷蔵庫、洗濯機、IH調理器などで幅広く使用されています。

• 産業用機械・ビル設備
• 工場の送風機（ファン）や給排水ポンプ、搬送用コンベアなどに広く導入されています。また、エレベーターやエスカレーターでは、乗客に衝撃を与えない滑らかな加減速を実現し、乗り心地の向上と節電に大きく貢献しています。

• 移動体・再生可能エネルギー
• 電気自動車（EV）やハイブリッド車（HEV）では、バッテリーの直流電力をインバータで交流に変換し、走行用モーターの速度を自由に制御しています。また、太陽光発電システムにおける「パワーコンディショナ」もインバータの一種であり、太陽光パネルで発電した直流電力を、家庭で使える交流電力に変換する重要な役割を果たしています。
