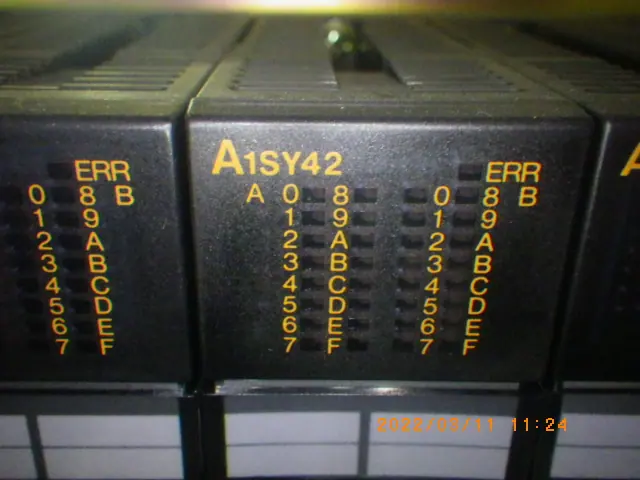

中古 三菱電機 Mitsubishi シーケンサー A1SY42
本体価格(税別、送料別)10,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに3台あります → 中古 三菱電機 Mitsubishi A1SY42 の在庫4台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- 三菱電機 Mitsubishi
- 型式
- A1SY42
- 機種
- シーケンサー
- 管理番号
- Z21111353
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
A1SY42 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| ユニット種別 | トランジスタ出力ユニット（シンクタイプ） |
|---|---|
| 出力点数 | 64点 |
| 定格負荷電圧 | DC12V / DC24V（使用電圧範囲：DC10.2V〜26.4V、リプル率5%以内） |
| 最大負荷電流 | 0.1A / 1点、2.4A / 1コモン |
| 最大突入電流 | 0.7A（10ms以下） |
| OFF時漏れ電流 | 0.1mA以下 |
| ON時最大電圧降下 | DC1.5V以下（0.1A通電時） |
| 出力応答時間 | OFF→ON 2ms以下、ON→OFF 2ms以下（定格負荷、抵抗負荷時） |
| サージキラー | あり（ダイオード） |
| ヒューズ保護 | なし |
| 外部供給電源 | DC12/24V（消費電流：20mA/コモン、DC24V時） |
| コモン方式 | 32点 1コモン（2コモン） |
| 動作表示 | 論理側ON表示（LED） |
| 外部配線接続方式 | 40ピンコネクタ × 2基 |
| 内部消費電流（DC5V） | 270mA（標準180mA） |
| 外形寸法 | 高さ 130mm × 幅 34.5mm × 奥行 93.6mm |
| 質量 | 0.21kg |
三菱電機 Mitsubishi A1SY42 の装置概要 AIによる記述です
本装置は、限られたスペースでのシステム構築に適した小形シーケンサー用の高密度トランジスタ出力ユニットです。幅34.5mmのスリムなサイズでありながら、1ユニットで最大64点の多点出力をカバーし、制御盤の省スペース化と配線の集約化を同時に実現します。出力タイプはシンクタイプで、定格負荷電圧はDC12VおよびDC24Vに対応。1点あたり最大0.1A、1コモンあたり2.4Aの負荷電流を制御可能で、各種センサーやソレノイド、表示灯などの駆動に柔軟に対応します。出力応答時間はON/OFFともに2ms以下と高速であり、タイムラグの少ない正確な制御が可能です。外部接続には着脱が容易な40ピンコネクタを2基採用。サージキラーとしてダイオードを内蔵しており、誘導負荷接続時の逆起電力から内部回路を保護する信頼性の高い設計となっています。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
