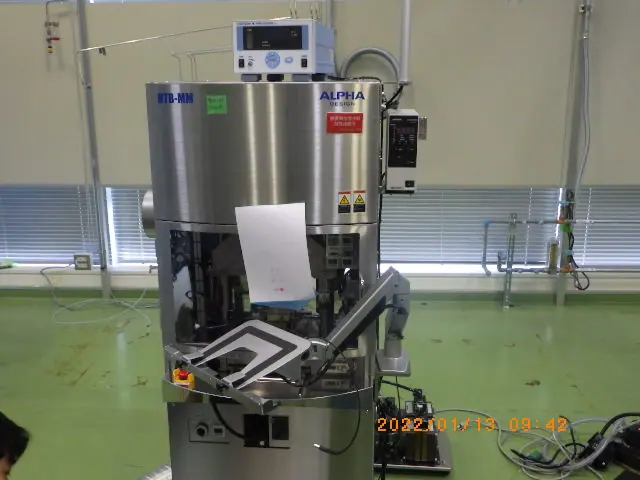

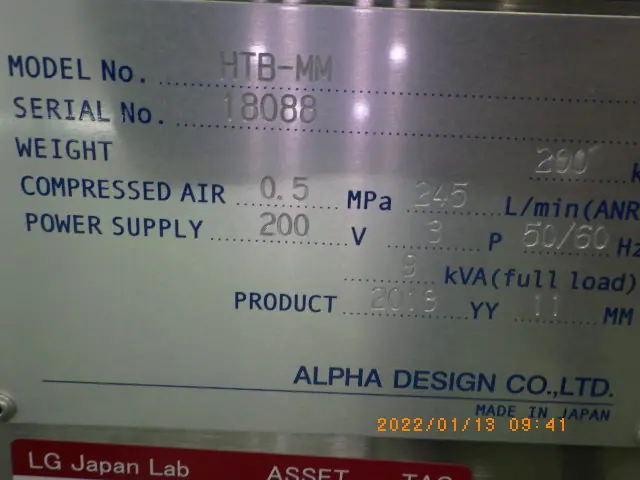

中古 アルファーデザイン 接合装置 HTB-MM

工作機械や加工機の内部に組み込まれるボンディング装置は、半導体素子や電子部品、微細構造体を超高精度に接合（結合）するための核となる装置です。最大の特徴は、サブミクロンから数ミクロン単位という極めて高い位置決め精度と、高速な処理能力を高次元で両立している点にあります。熱、圧力、超音波、レーザー、あるいは接着剤といった多角的なエネルギーを最適に制御し、異種材料同士であっても強固かつ信頼性の高い物理的・電気的接合を実現します。また、近年の製造ライン自動化への適合性も高く、画像認識システムや各種センサーと連動して、リアルタイムでの品質管理や位置補正を行う高度な知能化が進んでいる点も特徴的です。

ボンディング装置の内部構造と動作の仕組みは、主に「位置決め・認識」「供給・ピックアップ」「エネルギー印加（接合）」「検査・フィードバック」のプロセスで構成されています。

位置決め機構では、高分解能のカメラと画像処理アルゴリズムを用いて、対象物であるチップや基板のアライメントマークを瞬時に検出します。この情報を基に、超精密ステージやリニアモータが駆動し、極めて正確な位置合わせを行います。

次に、真空チャックや専用のコレット、キャピラリと呼ばれる微細な工具を用いて、電子部品や金・アルミニウム・銅などのワイヤを吸着・保持し、接合位置へ正確に搬送します。

接合プロセスにおいては、用途に応じたエネルギーが加えられます。例えば超音波熱圧着方式の場合、工具先端から熱を加えると同時に、数十キロヘルツの超音波振動を伝達し、接合面の酸化膜を破壊しながら原子レベルでの相互拡散を誘発して接合します。ディスペンスやフリップチップ接合では、適切な荷重制御を行いながら熱加圧、樹脂の精密塗布、紫外線（UV）照射などを組み合わせて固化・加圧固定を行います。

さらに、接合時の荷重変化や位置ズレ、温度推移をセンサーで常時モニタリングし、異常を検知した場合は即座にパラメータを微調整するフィードバック機構が働くことで、均一な品質を維持する仕組みとなっています。

加工機内ボンディング装置の用途は多岐にわたり、現代のエレクトロニクスおよび精密機械産業の根幹を支えています。

代表的な用途は半導体製造の後工程です。ICチップと基板を細い金属線で接続するワイヤボンディングや、チップを直接基板に固定するダイボンディング、フリップチップボンディングにおいて不可欠な存在となっています。

自動車産業分野では、電動化（EV化）に伴い需要が急増しています。モータやインバータを制御するパワー半導体モジュールの組立てにおいて、大電流に耐えうる厚線ワイヤボンディングや高耐熱性を実現するシンタリング（焼結）ボンディング技術が活用されています。また、車載用ECUや各種安全センサーの封止・接合にも多用されます。

その他にも、スマートフォンなどの高密度カメラモジュールの微細アセンブリ、MEMS（微小電気機械システム）デバイスのパッケージング、5G通信に必要な光通信用光学素子の高精度な位置決め固定など、小型化と高機能化が求められる最先端分野全般で広く利用されています。
