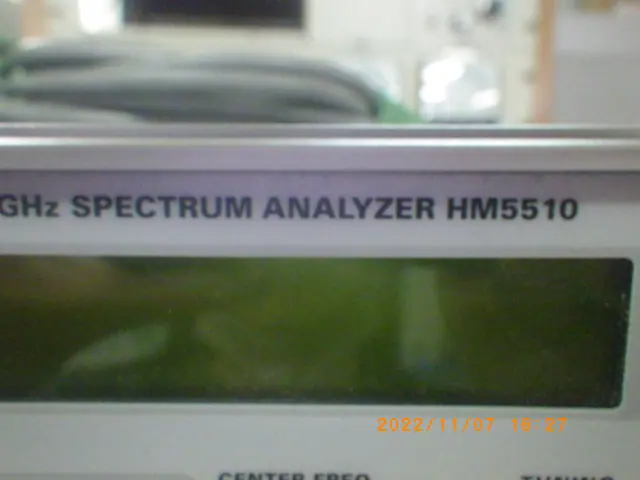

中古 HAMEG スぺクトラムアナライザー HM5510

本装置は、150kHzから1.05GHzの周波数帯域に対応した、汎用性の高いスペクトラムアナライザです。主に教育機関、電子機器の研究開発、EMC（電磁両立性）のプレコンプライアンス試験、および一般的な高周波回路のデバッグなどの用途で広く採用されています。

振幅測定範囲は-100dBmから+10dBmをカバーしており、微小なノイズ成分の検出から高周波回路の出力信号解析まで、幅広い測定に対応する基本性能を備えています。分解能帯域幅（RBW）は20kHzおよび400kHzの切り替えが可能で、測定対象の信号特性に応じた周波数分解能の選択とノイズフロアの調整が行えます。また、ビデオ帯域幅（VBW）として4kHzのローパスフィルターを搭載しており、ノイズ成分を平滑化して微弱な信号の視認性を高める機能を備えています。

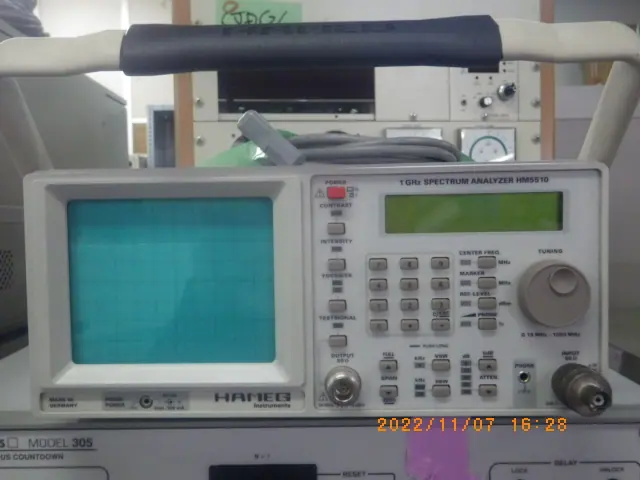

入力インピーダンスは高周波測定における標準的な50Ωであり、最大許容入力レベルは+10dBm（DC電圧は±25V）まで保護されています。フロントパネルはアナログ感覚の直感的なダイヤルとスイッチ類で構成されており、中心周波数の設定、スパン（ゼロスパンから100MHz/divまで）の変更、リファレンスレベルの調整を素早く実行できます。高周波信号の基本波、高調波、スプリアス成分といった周波数ドメインの解析を視覚的かつ効率的に行える、操作性と堅牢性に優れた実用的な測定器です。
