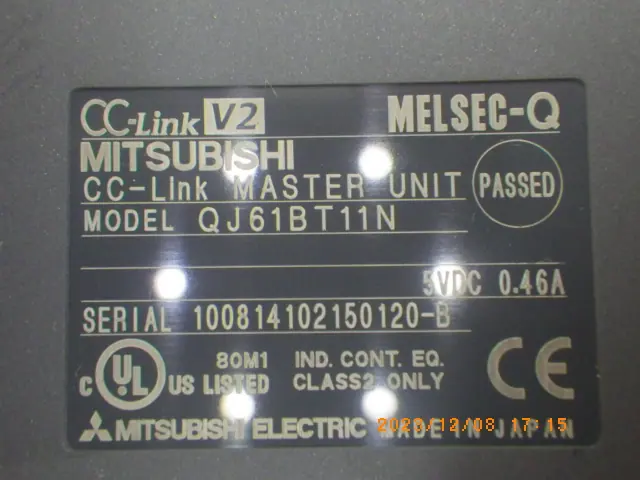

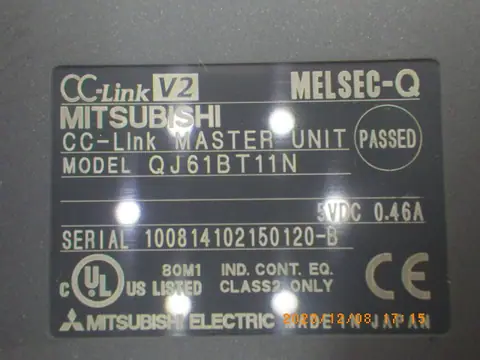

中古 三菱電機 Mitsubishi シーケンサー QJ61BT11N

本装置は、各種FA機器を統合するCC-Linkシステムを構築するためのネットワークモジュールです。マスタ局、ローカル局、および待機マスタ局のいずれの機能も備えており、システム構成に応じた役割の切り替えが可能です。CC-Linkバージョン1に加え、拡張サイクリック伝送機能を持つバージョン2に対応しています。バージョン2設定時（4局占有、拡張サイクリック設定8倍時）には、1局あたりのリンク点数がリモートI/O（RX/RY）で各896点、リモートレジスタ（RWw/RWr）で各256点となり、大容量のデータ通信を実現します。1ネットワーク全体では最大8192点のリモートI/Oと、各2048点のリモートレジスタを扱うことが可能です。

通信速度は10Mbps、5Mbps、2.5Mbps、625kbps、156kbpsの5段階から選択でき、最高速度10Mbps設定時の最大総延長距離は100m、156kbps設定時は1200mとなります。マスタ局として使用する場合、1ネットワークあたり最大64台のスレーブ機器を接続でき、分散配置されたI/O機器や駆動機器などと高速かつ安定した通信を行います。ベースユニット上の占有入出力点数は32点、内部消費電流はDC5Vで0.46Aとなっています。
