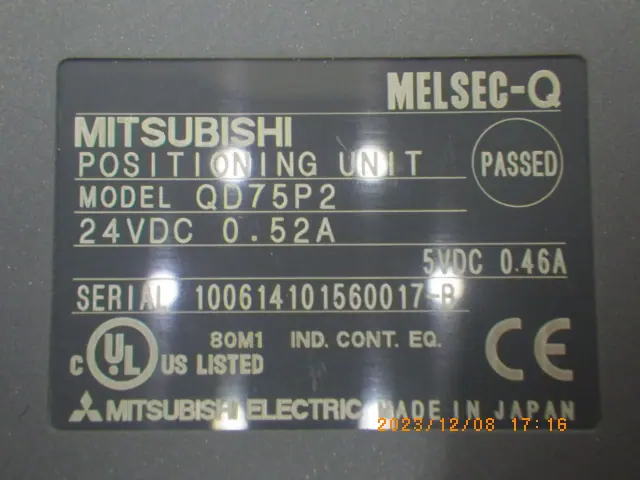

中古 三菱電機 Mitsubishi シーケンサー QD75P2

オープンコレクタパルス出力方式を採用した位置決めユニットであり、最大2軸のモーター制御に対応しています。2軸の直線補間および円弧補間による高度な軌跡制御が可能であり、PTP（Point To Point）制御、速度制御、速度・位置切換制御、位置・速度切換制御など多彩な制御方式を備えています。制御単位はミリメートル、インチ、ディグリー、パルスの4種類から、システムの要件に合わせて選択が可能です。

パルスの最大出力周波数は200k pulse/sであり、ステッピングモーターやサーボモーターへの正確な指令出力に対応します。位置決めデータは各軸ごとに最大600件まで設定でき、データはフラッシュROMに保存されるためバッテリーバックアップが不要な設計となっています。

システム上の入出力占有点数は32点で、ユニットのDC5V内部消費電流は0.40A、質量は0.15kgと省電力かつ軽量な設計です。外部機器との配線には40ピンコネクタを使用します。同シリーズ内で複数のバリエーションが存在する中、本機は「2軸制御」および「オープンコレクタ出力」に特化した仕様となっています。
