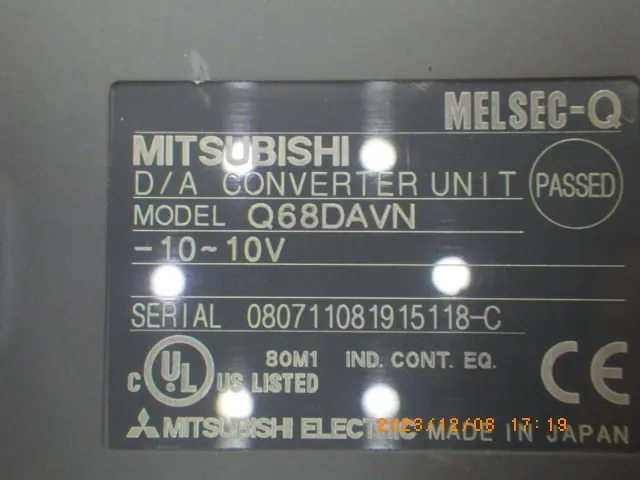

中古 三菱電機 Mitsubishi シーケンサー Q68DAVN

対象機器は、プログラマブルコントローラシステムにおいて、CPUからのデジタルデータをアナログ電圧信号に変換し、外部機器へ出力するためのD/A変換ユニットです。1台につき8チャンネルのアナログ電圧出力ポートを備え、出力範囲はDC-10Vから10Vまで対応しています。インバータの速度指令、サーボモータのトルク制御、比例バルブの開度調整など、連続的かつ精密な電圧信号を必要とする各種産業用制御機器のインターフェースとして用いられます。

変換速度は1チャンネルあたり80μsと高速処理を実現しており、変化の速い制御対象に対しても遅延の少ないシステム構築が可能です。デジタル入力は16ビットの符号付バイナリデータで処理され、用途に応じた高分解能モードにも対応しているため、より微細な電圧制御が要求される環境にも適応します。

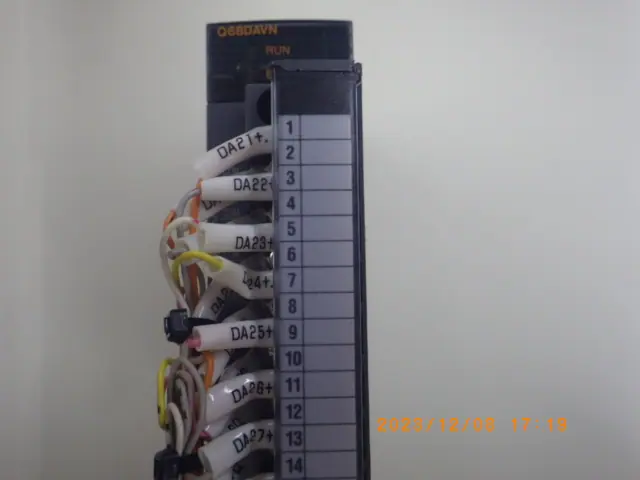

回路保護およびノイズ対策として、ユニットの入出力間にはフォトカプラによる絶縁が施されています（各チャンネル間は非絶縁仕様）。外部配線の接続には18点のネジ端子台が採用されており、既存の設備配線への組み込みや保守作業が容易な構造となっています。稼働にはシステム内部からのDC5V電源に加え、外部供給電源としてDC24Vを接続する必要があります。
