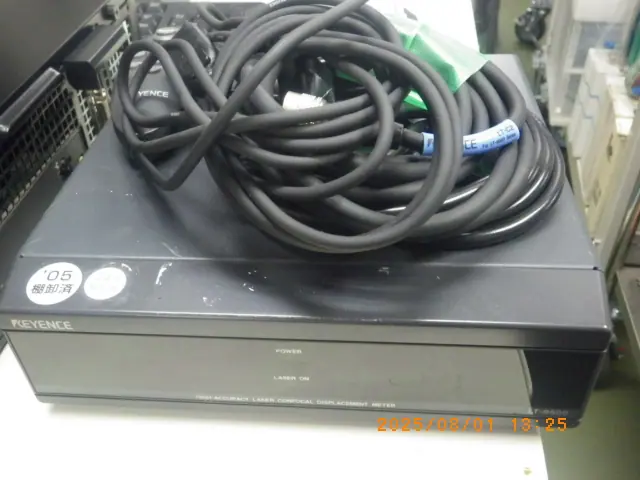

中古 キーエンス Keyence ダブルスキャン高精度レーザー測定器 LT-9500/LT9010M
この商品は現在在庫がありません。同じ型式をお探しでしたら、お知らせください。
- メーカー
- キーエンス Keyence
- 型式
- LT-9500/LT9010M
- 機種
- レーザー測定器
- 年式
- 20070601
- 管理番号
- Z24060429
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
LT-9500/LT9010M の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 方式 | 共焦点方式レーザ変位計(ダブルスキャン) |
|---|---|
| 測定範囲 | ±0.3 mm |
| 基準距離 | 6 mm |
| 分解能 | 0.01 µm |
| 直線性 | ±0.5%ofF.S. |
| 光源 | 赤色半導体レーザ(波長655nm、最大170µW) |
| スポット径 | 約2 µm |
| レーザクラス | クラス1(JIS C6802) |
| サンプリング周期 | 640µs〜356ms(14段階) |
| スキャン幅/間隔 | 0〜1,100µm(6段階)/1〜10µm(4段階) |
| マイクロスコープ機能 | あり(視野1.3×1.05mm) |
| センサヘッド質量 | 約400 g |
| 使用周囲温度 | 0〜+35 ℃ |
※型式一般の値。数値はセンサヘッド LT-9010M のもの。コントローラ LT-9500 の諸元は別。
※掲載メーカーが「その他」になっている(実際はキーエンス)。
※センサヘッドとコントローラを結ぶ専用ケーブルが必要。現品への付属を確認すること。
※生産終了品。
出典: keyence.co.jp
キーエンス Keyence LT-9500/LT9010M の装置概要 AIによる記述です
共焦点方式のレーザ変位計で、対象物表面の高さ位置を非接触で測定します。赤色半導体レーザ(波長655nm、最大170µW)をスポット径約2 µmに絞り、焦点が合った位置の反射光だけを検出するため、鏡面や透明体、微細な段差でも表面を捉えやすい方式です。ダブルスキャンでは焦点方向の走査に加えてスポットを横方向にも振り、スキャン幅0〜1,100µm(6段階)、間隔1〜10µm(4段階)の範囲で設定できます。
センサヘッドは基準距離6 mm、測定範囲±0.3 mm、分解能0.01 µm、直線性±0.5%ofF.S.で、サンプリング周期は640µs〜356ms(14段階)から選べます。視野1.3×1.05mmのマイクロスコープ機能を備え、測定点を観察しながら位置合わせができます。レーザクラスはクラス1(JIS C6802)、センサヘッド質量は約400 g、使用周囲温度は0〜+35 ℃です。電子部品や精密加工品の段差・厚みの評価などに使われます。
上記の数値はセンサヘッドLT-9010Mのもので、コントローラLT-9500の諸元は別です。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
