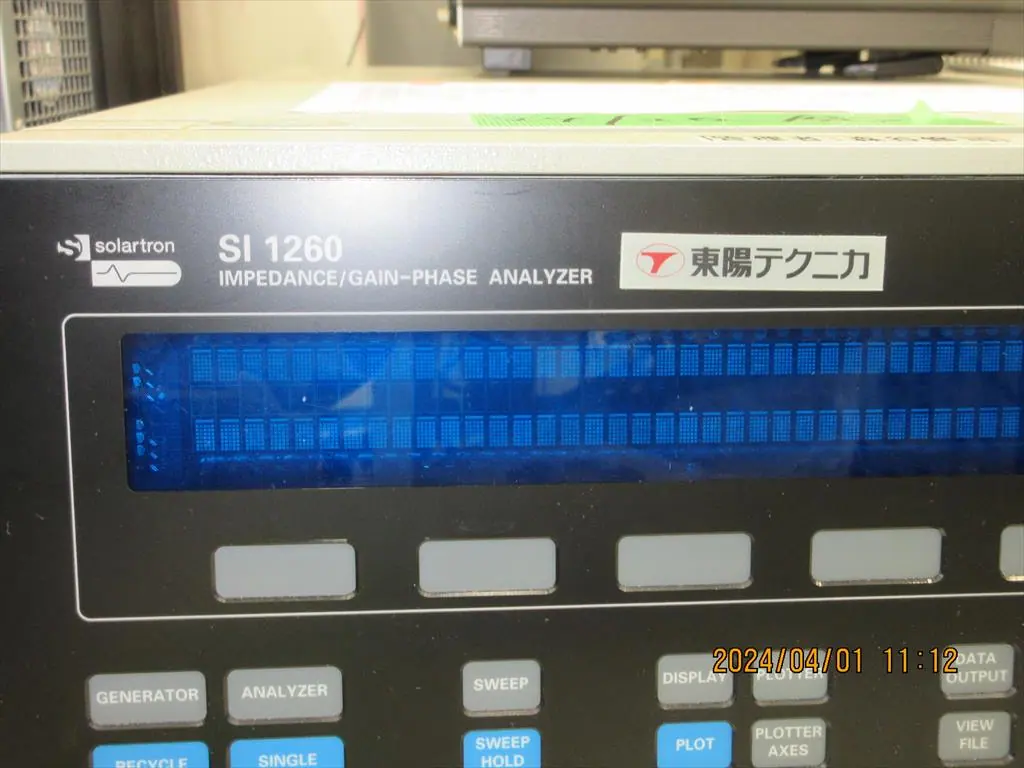

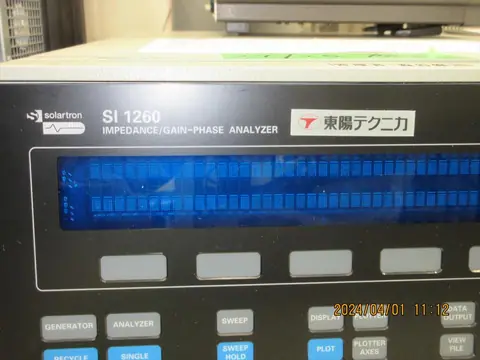

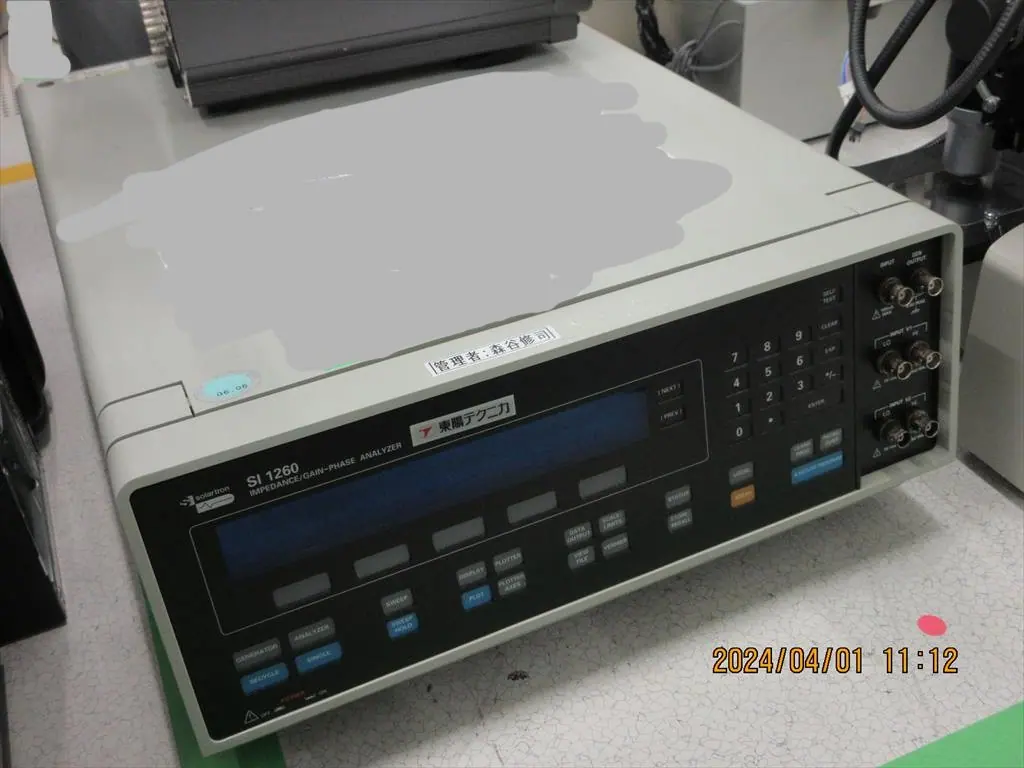

中古 Solartron インピーダンスアナライザー SI 1260

インピーダンス・アナライザの概要と仕組み

インピーダンス・アナライザは、回路や材料の電気的特性である「インピーダンス（交流抵抗）」を、周波数を変化させながら高精度に測定・解析するための計測機器です。抵抗（R）、インダクタンス（L）、キャパシタンス（C）といった基本要素に加え、位相差や損失係数など、複雑な電気的挙動を可視化する役割を果たします。

本装置の仕組みは、被測定物（DUT）に対して周波数を連続的に変化（スウィープ）させながら交流電圧または交流電流を印加し、その際に生じる電流・電圧の振幅と、入力に対する出力の「位相差」を精密に検出することに基づいています。

代表的な測定方式には、低周波から中周波数帯で高い測定精度を誇る「自動ブリッジ法」や、高周波数帯で用いられる「RF I-V法」などがあります。検出された電圧と電流のベクトル量から、複素インピーダンス（Z = R + jX）がリアルタイムで算出され、振幅（|Z|）と位相角（θ）として画面上に描画されます。

インピーダンス・アナライザの主な特徴

大きな特徴の一つは「広帯域な周波数スウィープ機能」です。数mHzの極低周波数から数GHzの超高周波数帯まで連続的に測定を行うことで、周波数応答特性（ボーデプロットやナイキストプロットなど）を過不足なく取得できます。

また「多角的なパラメータの同時算出」も強力な強みです。インピーダンスの絶対値や位相角だけでなく、等価直列抵抗（ESR）、Q値（品質係数）、誘電正接（tan δ）などを一度の測定で網羅できます。

さらに「等価回路解析機能」を備えている点も挙げられます。実際の電子部品には、目的の特性以外に浮遊容量や残留インダクタンスなどの寄生成分が存在します。インピーダンス・アナライザは、測定した周波数特性から最適な回路モデルをシミュレーションし、寄生成分の値を特定できます。直流電圧・電流を重畳させて実際の動作状態を再現する「DCバイアス印加機能」も、実効的な評価において不可欠な特徴です。

広がりを見せる主な用途

インピーダンス・アナライザの用途は、電子部品の開発から先端材料、エネルギー、医療分野まで多岐にわたります。

電子部品分野では、積層セラミックコンデンサ（MLCC）の静電容量やESRの周波数特性評価、インダクタのノイズ除去性能測定、ピエゾ素子（超音波振動子）や水晶振動子の共振・反共振周波数の特定に用いられます。

材料評価の分野では、専用の測定治具を用いて、高分子材料やセラミックスなどの比誘電率や誘電損失、フェライトなどの比透磁率を高精度に測定し、新素材の研究開発を支えています。

エネルギー分野においては、リチウムイオン二次電池や全固体電池、燃料電池の内部状態の解析に重宝されています。電気化学インピーダンス分光法（EIS）を活用することで、電池を破壊せずに内部抵抗、電極の反応抵抗、固体電解質界面の膜抵抗などを分離・定量化し、劣化状態（SOH）や安全性の診断が行われます。

その他、半導体デバイスにおけるPN接合のC-V特性評価や、生体組織のインピーダンス特性を利用した体組成分析や医療用センサーの開発など、最先端の技術開発に幅広く貢献しています。
