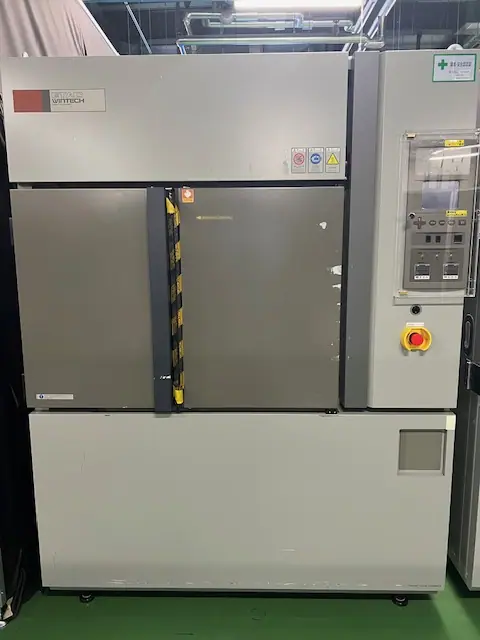

中古 エタック(楠本化成) 熱衝撃試験機 NT2031W
この商品は売却済みです(2026年5月)。同じ型式・同じ機種の在庫をご覧ください。
- メーカー
- エタック(楠本化成)
- 型式
- NT2031W
- 機種
- 熱衝撃試験機
- 年式
- 2017年ごろ
- 管理番号
- Z2407100102
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
NT2031W の動作確認動画(同型機)
同じ型式 NT2031W の在庫
ほかの熱衝撃試験機の在庫
熱衝撃試験機の在庫をすべて見る(4点) ›NT2031W の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。

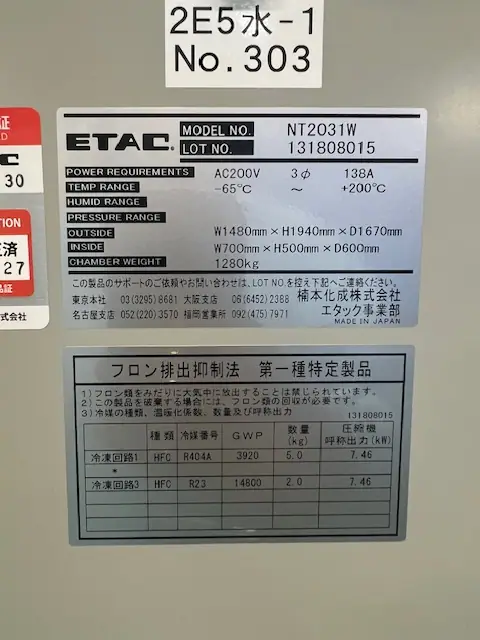

| 方式 | 気槽式(ダンパによる冷熱風切替、試料静止方式)、3槽式(試験室・高温室・低温室) |
|---|---|
| 適用試験 | 2ゾーンおよび3ゾーン温度サイクル試験 |
| 低温試験温度範囲 | -65〜0 ℃ |
| 高温試験温度範囲 | +60〜+200 ℃ |
| 温度復帰時間 | 10分以内(試料プラスチックモールドIC 5.0kg、-65℃30分/常温5分/150℃30分) |
| 予冷・予熱温度範囲 | 低温室-80〜0℃、高温室+60〜+225℃ |
| 試験室寸法 | 700×500×600(W×H×D) mm |
| 本体外形寸法 | 1,480×1,940×1,670(突起部含まず) mm |
| 本体質量 | 約1,280 kg |
| 試験室耐荷重 | 100(等分布荷重)。棚網は7枚まで、1枚あたり7.5kg kg |
| 扉/測定孔 | ハーフスライド扉、30×100mmの角型測定孔を両側面に各1 |
| 制御 | PID制御、LCDタッチパネル対話方式、プログラム30種類・最大9999サイクル、温度センサPt100 |
| 冷凍回路 | 2元冷凍方式、水冷密閉スクロールコンプレッサ、冷媒R-404AおよびR-23 |
| 電源 | AC200V 三相 50/60Hz、最大消費電力48kVA、最大負荷電流138A、運転電流81A |
| 冷却水 | 47L/min(水温25℃)〜82L/min(水温32℃)、接続口径1・1/4B、入口圧力0.2〜0.5MPa |
出典: メーカー資料
熱衝撃試験機とは
機種一般の解説です(AIによる記述)。この個体の仕様ではありません。
熱衝撃試験機は、供試品に高温と低温を短時間で交互に与え、急激な温度変化に対する耐性を評価する環境試験装置で、冷熱衝撃試験機やヒートショック試験機とも呼ばれる。材料ごとに熱膨張率が異なるため、異種材料を接合した製品では温度が変わるたびに接合部にひずみが生じ、繰り返すうちに亀裂が発生・進展する。この劣化を加速させて短期間で顕在化させるのが目的で、一定速度で昇降温する温度サイクル試験よりも急な温度変化を与える点が特徴である。
方式は気槽式と液槽式に大別される。気槽式の主流は予熱槽(高温槽)、予冷槽(低温槽)、テストエリアの3室構成のダンパ切替式で、あらかじめ設定温度に保った高温槽・低温槽の空気をダンパの開閉でテストエリアへ送り込み、供試品を静止させたまま雰囲気温度を切り替える。高温と低温の間に常温さらしを挟む3ゾーン試験もでき、試料が動かないため通電や測定用の配線を引き出しやすい。このほか、試料を載せたテストエリアが高温槽と低温槽の間を昇降する2ゾーン式もあり、空気を入れ替える必要がない分、設定温度への到達が速い。液槽式は高温・低温の2つの液槽に試料カゴを交互に浸す方式で、液体は空気より熱伝達がはるかに大きいため、最も急な温度変化が得られる。熱媒体には電気絶縁性の高い不活性液体を使い、使用温度は-65〜+150℃程度、槽間の移動は10秒以内が一般的である。
気槽式の典型的な仕様は、高温さらしが+60〜+200℃、低温さらしが-65〜0℃程度で、低温槽は-70〜-80℃程度まで予冷できるものが多い。パワー半導体の評価向けには、高温側が300℃に達する装置もある。性能比較で重要なのが温度復帰時間で、さらしを切り替えてからテストエリアが規定温度に戻るまでの時間を指す。+150℃と-65℃の間で、無負荷の条件で5〜10分程度という仕様が多い。実際には供試品の質量や熱容量によって復帰が遅れるため、テストエリアの耐荷重と、試料を載せた状態での復帰性能を事前に確かめておく必要がある。
試験条件はJIS C 60068-2-14(IEC 60068-2-14)の試験Na(温度急変試験)を基本に、MIL-STD-883や自動車分野のJASO規格などに従って決める。2011年版の試験Naでは、さらし時間を3時間、2時間、1時間、30分、10分から選ぶ。また二槽式での移し換え時間は3分以内が望ましく、槽内温度が安定するまでの時間はさらし時間の10%以下とされている。サイクル数は、製品規格に規定がなければ5とする。実務では-40℃と+120℃、-60℃と+150℃といった温度の組合せで、各30〜60分のさらしを数百サイクル繰り返す例が多い。
主な用途は電子部品と実装基板の信頼性評価である。はんだ接合部のクラック、パッケージや封止樹脂の剥離、部品の抵抗値や容量値の変化などを調べる。めっきや塗装の剥離・膨れ、プラスチック成形品のクラックの確認にも使われ、車載電子機器やパワーモジュールでは信頼性評価や設計検証の定番試験になっている。通線孔から配線して通電や抵抗のモニタを行えば、不具合が発生したサイクルを特定でき、途中で試料を取り出して段階的に劣化を評価する使い方もある。
