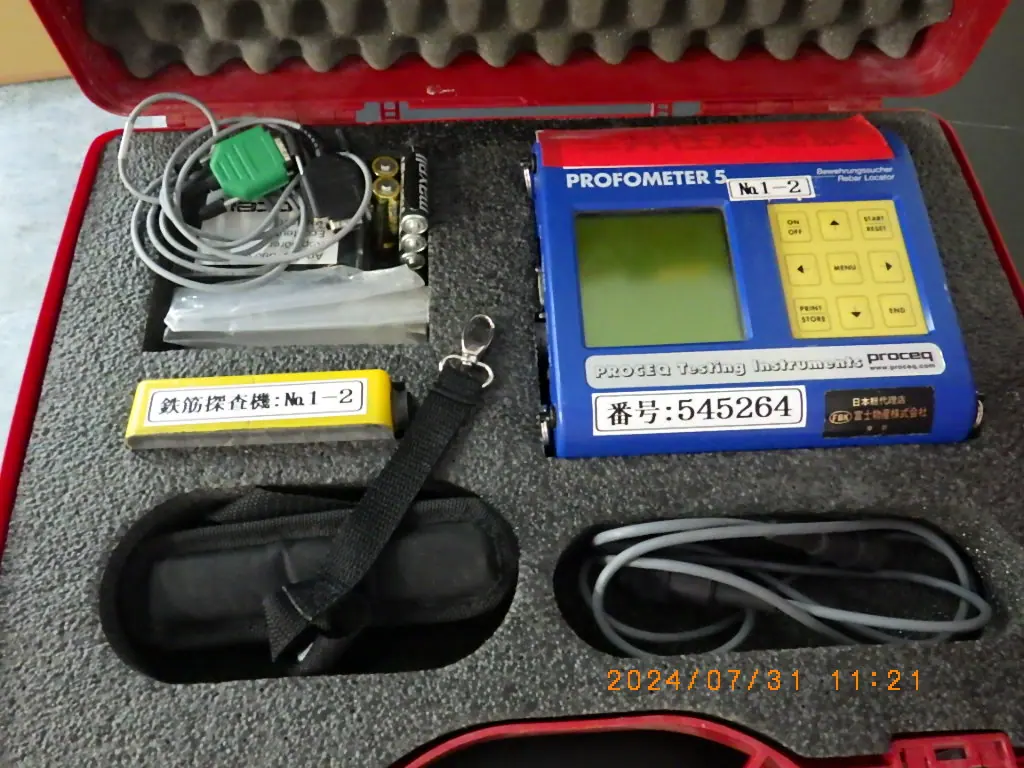

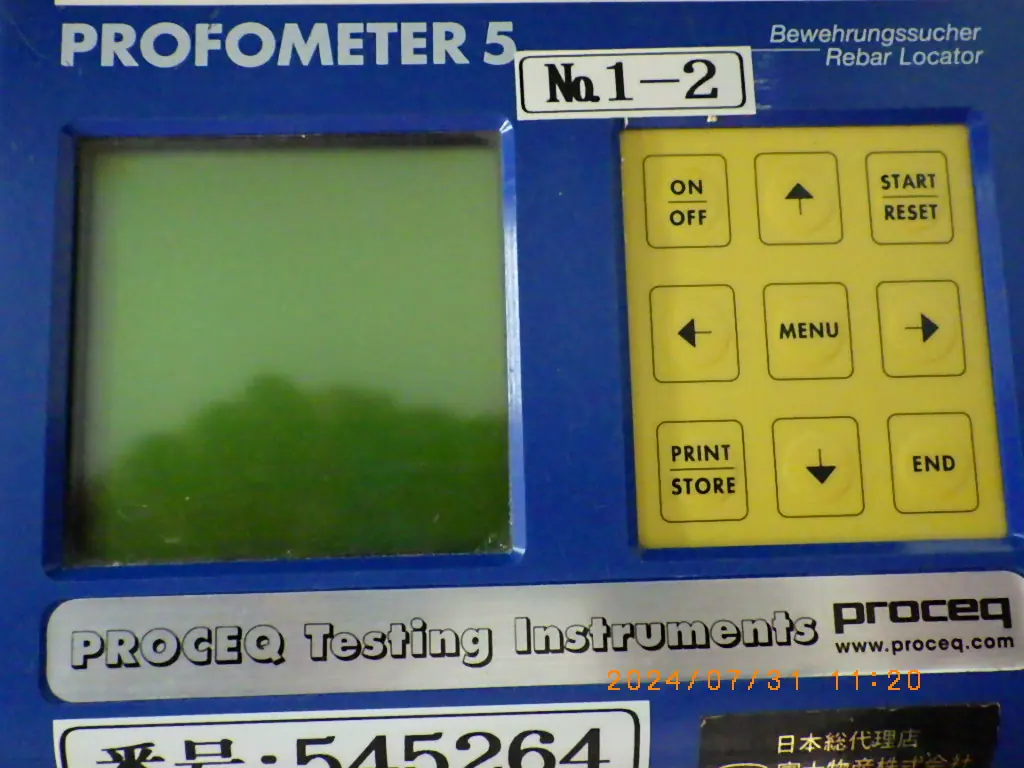

中古 その他 鉄筋探査機 PROFOMETER 5

コンクリート構造物の内部に配置されている鉄筋の位置、深さ（かぶり厚）、径などを、構造物を破壊することなく正確に測定・特定するための計測機器が鉄筋探査機です。建築や土木分野における安全管理、品質管理、インフラ点検において不可欠な非破壊検査装置として広く活用されています。

■ 鉄筋探査機が動作する仕組み
鉄筋探査機の検出原理は、主に「電磁誘導法」と「電磁波レーダ法」の2種類に大別され、探査の目的や対象物の深さに応じて使い分けられています。

電磁誘導法は、探査機から発生させた磁界をコンクリート内部に照射する方式です。内部に鉄筋が存在すると、磁界の影響を受けて鉄筋表面に渦電流が発生します。この渦電流によって生じる二次的な磁界を探査機内部の受信コイルで検知し、鉄筋の位置や表面からの深さ（かぶり厚）、さらには鉄筋の径（太さ）を算出します。金属のみを選択的に高精度で検出できる点が強みであり、比較的に浅い領域（約10cm〜15cm程度まで）の精密測定に適しています。

電磁波レーダ法は、探査機からコンクリート内部に向けて高周波の電磁波（マイクロ波）を発射し、内部の物質から跳ね返ってくる反射波を受信する方式です。コンクリートと鉄筋、あるいは空洞や樹脂製配管などは、それぞれ電気的性質（比誘電率）が異なります。電磁波がこれらの境界面に当たると反射する性質を利用し、発射から反射波が戻ってくるまでの時間と信号強度を解析することで、内部対象物の位置や深さを測定します。電磁誘導法よりも深い領域（約30cm〜40cm程度まで）を探査でき、金属だけでなく非金属管や内部空洞も同時に検出できる特徴があります。

■ 鉄筋探査機の主な特徴
現場での作業効率と信頼性を高めるため、現在の鉄筋探査機には以下のような特徴を備えたモデルが多く存在します。

• 完全非破壊での高精度測定
• コンクリートを削ったり開孔したりすることなく内部状態を把握できるため、構造物の強度や耐久性を損なうことなく安全に検査が行えます。

• リアルタイムな可視化機能
• 最新の機器では、探査結果が本体の液晶ディスプレイにリアルタイムで2D断面図や3D画像として表示されます。波形データだけでなく、直感的に内部の配筋状態を把握できる視認性の高さが魅力です。

• 小型・軽量化と優れた操作性
• 片手で保持・操作できるハンドヘルド型や車輪付きのローラー型が主流であり、壁面、天井、狭小地での作業も容易に行えます。コードレス設計により、現場での移動や取り回しがスムーズです。

• データ保存と解析処理
• 測定データを本体内蔵メモリやクラウドに保存し、専用ソフトウェアを用いてパソコン上で詳細な解析レポートを作成できます。施工記録や検査報告書の作成工程を効率化します。

■ 鉄筋探査機の主な用途
鉄筋探査機は、建設・土木の多様なプロセスで活用されています。

１．コア穿孔・アンカー施工時の事前調査
コンクリート壁や床に穴を開けるダイヤモンドコア抜き作業や、後施工アンカーの設置時に、内部の鉄筋や埋設配管を誤って切断しないよう事前に干渉位置を特定します。

２．耐震補強・改修工事における現状把握
図面が現存しない古い構造物や、過去の増改築により配筋状態が不明な建物に対して、既存鉄筋の位置、本数、かぶり厚を正確に把握するために使用します。

３．新築施工時の品質管理・検査
規定通りのかぶり厚が確保されているか、鉄筋の間隔が設計図通りに配置されているかを、施工中または完成後に検査・証明するために利用されます。

４．社会インフラの維持管理・定期点検
道路、橋梁、トンネル、ダムなどの経年劣化に伴う鉄筋位置の確認や、内部の空洞化・剥離の早期発見といった予防保全活動に役立てられています。
