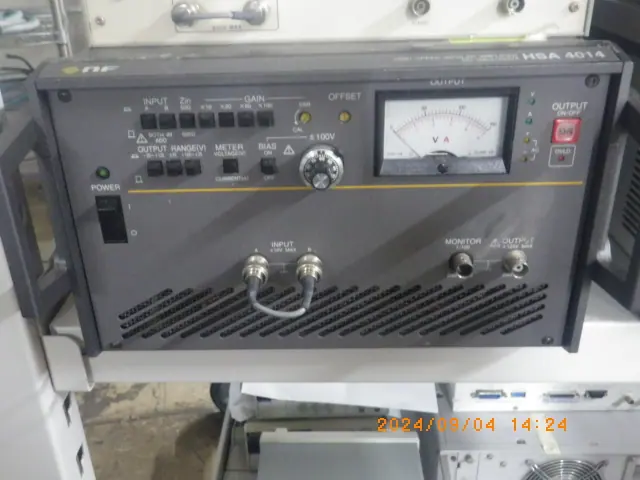

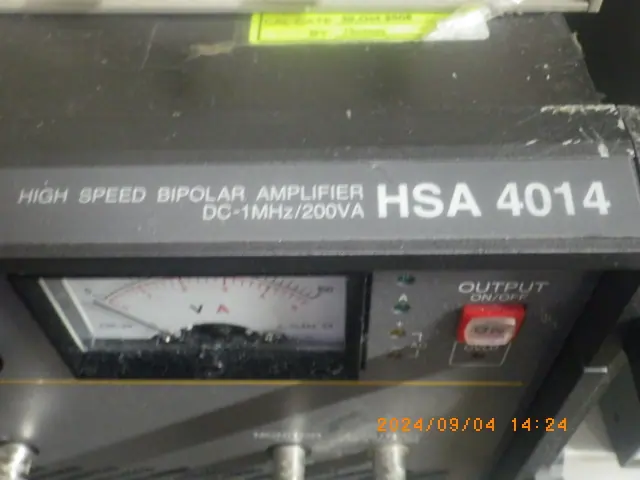

中古 エヌエフ回路設計ブロック NF バイポーラ電源 HSA4014
この商品は売却済みです(2024年10月)。同じ機種の在庫をご覧ください。
- メーカー
- エヌエフ回路設計ブロック NF
- 型式
- HSA4014
- 機種
- バイポーラ電源
- 管理番号
- Z24080561
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
ほかのバイポーラ電源の在庫
バイポーラ電源の在庫をすべて見る(1点) ›バイポーラ電源の買取も行っています
不要になったバイポーラ電源がありましたら、無料で査定します。廃棄・処分する前に一度ご相談ください。
バイポーラ電源とは
機種一般の解説です(AIによる記述)。この個体の仕様ではありません。
バイポーラ電源は、出力の電圧と電流を正と負の両方向に、0を挟んで連続的に変えられる電源である。一般の直流電源(ユニポーラ電源)は正の電圧と電流しか出せず、極性を変えるには配線を付け替えるかリレーで切り替える必要があるが、バイポーラ電源は電力を出す(ソース)動作と吸い込む(シンク)動作の両方ができる増幅回路を持ち、極性を途切れさせずに行き来できる。
電圧を縦軸、電流を横軸にとった図で、四つの象限すべてで動けることから4象限電源とも呼ばれる。第1象限と第3象限では負荷へ電力を供給し、第2象限と第4象限では負荷から戻ってくる電力を吸い込む。モーターの回生やコンデンサの放電、電池の放電のように、負荷側から電流が押し戻される場面でも、電圧を乱さずに制御を続けられる。
もう一つの特徴は応答の速さである。リニア方式の増幅回路を使う機種が多く、外部から入力した信号を決まった倍率で増幅して出力できるため、直流から数十kHz、高速形では数百kHz程度までの正弦波、三角波、方形波、任意の波形を電力として出せる。定電圧と定電流の両方のモードを持ち、保護回路も備えるので、高出力のパワーアンプと直流電源を兼ねた機器として使われる。ただしカタログの周波数帯域は小さな振幅での値のことが多く、大振幅ではスルーレートで上限が決まる。
用途の一つは電子部品と電池の評価である。コンデンサやインダクタに正負の電流を流す試験、二次電池の充放電、燃料電池の評価などで、充電から放電への切り替えを途切れなく行える。自動車の電装品では、エンジン始動時の電圧低下や電源に重なるリップルを模擬し、車載機器の規格に沿った電源変動試験に使われる。磁気の分野では、電磁石やヘルムホルツコイルに正負の電流を流して磁場を反転させ、磁性材料のヒステリシス測定やセンサーの評価に使う。
選ぶときは、最大の電圧と電流だけでなく、電力を吸い込む側の定格を確かめる。4象限で動く機種でも、吸い込める電力が出す側より小さいものや、連続して吸い込める時間に制限があるものがある。容量の大きい負荷や誘導性の負荷をつなぐと出力が発振したり保護が働いたりすることがあるため、つなげる負荷の条件も仕様で確かめる。出力電圧や出力電流に比例した信号を出すモニタ端子があれば、オシロスコープで実際の出力の波形を観測できる。
そのほか、圧電素子やアクチュエーターの駆動、電気めっきの極性反転、電気化学の実験、粒子線装置の偏向電源など、極性の反転と速い制御が要る場面で使われる。リニア方式は発熱が大きく、容量の大きい機種は200V入力で重量もあるため、設置する場所の電源と冷却の条件も合わせて検討する。
