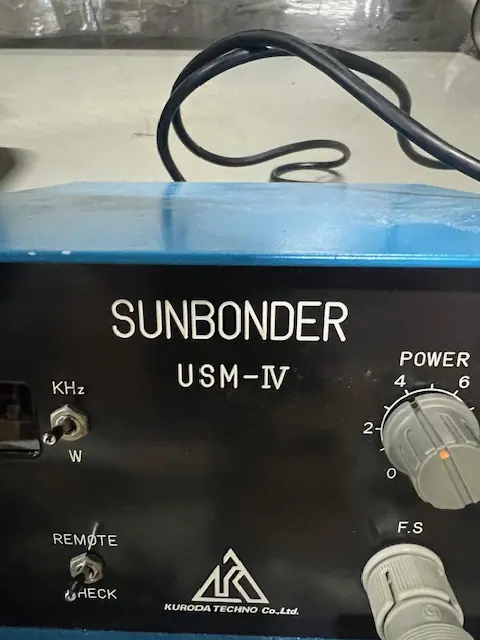

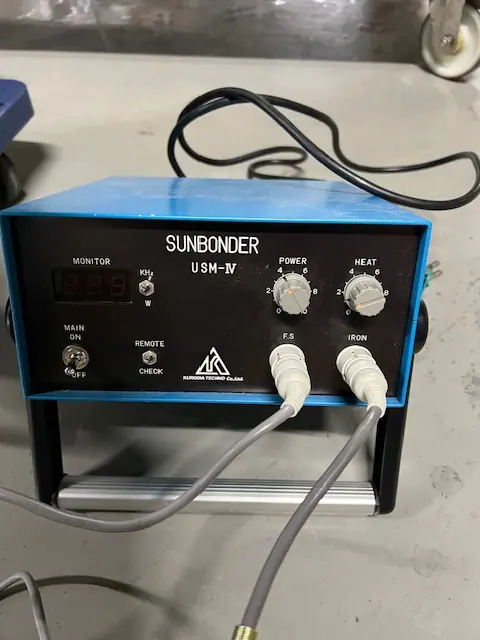

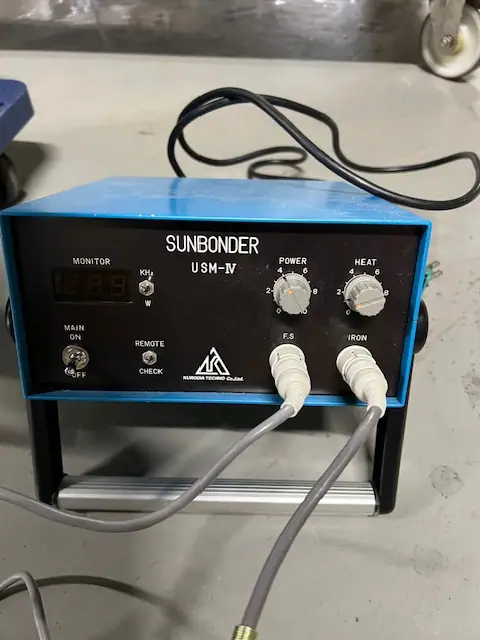

中古 黒田テクノ 超音波半田付け装置 SONOBONDER USM4

■ 加工機内のはんだ付け装置の特徴

加工機や自動組み立てラインの内部に組み込まれるはんだ付け装置は、単体の汎用ロボットや手作業によるはんだ付けとは異なり、生産ライン全体のインライン化と高度な自動化を前提として設計されています。

最大の強みは、切削、プレス、樹脂成形、部品挿入といった前後工程の加工機や生産セル内に直接統合できる点です。これにより、ワーク（加工対象物）を別の工程へ移送する時間や移送用搬送機のスペースを大幅に削減し、製造リードタイムの劇的な短縮を実現します。

また、高度な省スペース化とインライン品質管理も大きな特徴です。加工機内の限られた空間に設置できるよう小型化・モジュール化が進められており、搬送機構と同期してピンポイントで接合を行います。さらに、人のスキルに依存しないため、作業者による品質のばらつきを排除し、接合不全やブリッジなどの不良発生率を著しく低減させることができます。

■ 加工機内のはんだ付け装置の仕組み

加工機内のはんだ付け装置は、主に加熱源、はんだ供給機構、および制御・画像補正機構の3つの要素で構成されています。

加熱方式にはいくつかの種類が存在し、ワークの形状や耐熱性に応じて使い分けられます。代表的なものとして、局所的に高エネルギーを照射するレーザー加熱方式、熱伝導性に優れたコテ先接触方式、非接触で均一に加熱する高周波誘導加熱方式などがあります。特に近年の加工機内内蔵型では、物理的な接触ストレスを与えず、極小スペースでも高精度に加熱できるレーザー方式が多く採用されています。

はんだ供給機構は、線はんだを微小な単位で正確に送り出すフィーダー、あるいはペースト状のはんだを塗布するディスペンサーで構成されます。供給スピードと加熱タイミングは完全に同期されており、適量のはんだを過不足なく供給します。

制御面では、ビジョンシステム（画像処理カメラ）と温度センサーの連動が不可欠です。カメラでワークの位置ズレを検知して動作位置を即座に自動補正すると同時に、赤外線放射温度計などで接合部の温度をリアルタイムでモニタリングします。このフィードバック制御により、過加熱による電子部品の破損を防ぎつつ、良好な濡れ性と適切な合金層の形成を確実にコントロールする仕組みとなっています。

■ 加工機内のはんだ付け装置の主な用途

加工機内のはんだ付け装置は、高い信頼性と極小スペースでの微細加工が要求される先進的な製造分野で幅広く活用されています。

自動車産業においては、高度化が進む車載電子制御ユニット（ECU）の基板接合や、各種安全センサー、ミリ波レーダー、カメラモジュールの組み立てラインで活用されています。車載部品は厳しい振動や激しい温度変化に耐えうる強固な接合品質が求められるため、加工機内で統合管理された高品質なはんだ付けが必須となります。

民生用・産業用電子機器分野では、スマートフォンやウェアラブル端末の内部にある超小型コネクタ、カメラモジュール、水晶振動子などの微細接合に導入されています。リフロー炉のような全体系加熱が困難な熱に弱い部品の局所接合において、その威力を発揮します。

さらに、産業用ロボットのモジュール内部基板、医療用アクチュエータ、通信インフラ向けの光デバイスなど、多品種少量生産を行うセル生産方式の加工機内にも組み込まれており、生産性と品質安定性を両立させる中核技術として重宝されています。
