中古 エドワーズ Edwards メカニカルブースターポンプ EH1200
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- エドワーズ Edwards
- 型式
- EH1200
- 機種
- メカニカルブースターポンプ
- 年式
- 2011年
- 管理番号
- Z250707011
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
EH1200 の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 排気速度 | 1195/1435 m³/h |
|---|---|
| 方式 | メカニカルブースタポンプ(ルーツ式)、ハイドロカイネチックドライブ付 |
| 吸気口フランジ | ISO160 |
| 排気口フランジ | ISO100 |
| モーター出力 | 3.0 kW |
| 電源 | IND仕様: 200V 50Hz/60Hz、F仕様: 220-240/380-415V 50Hz または 208-230/460V 60Hz |
| 冷却方式 | 水冷 |
| 冷却水量 | 2(水温20℃) L/min |
| 冷却水接続 | 3/8インチ BSPメス |
| 使用油/油量 | IND仕様: ウルトラグレード20、F仕様: フォンブリンYVAC16/6、油量3.78L |
| 推奨背圧ポンプ | E2M80 |
| 質量 | 149 kg |
※排気速度はカタログの「設計排気速度」(押しのけ量)。実効排気速度は背圧ポンプと使用圧力で決まる
※到達圧力はブースタ単体では規定されず、組み合わせる背圧ポンプに依存するため記載していない
※IND仕様(炭化水素油・国内200Vモータ)とF仕様(フォンブリン油)があり、電源仕様が異なる
※同じ社内カタログの他型式の値と表の列位置で対応させて読み取っている(油量3.78Lは列位置からの読み取り)
出典: メーカー資料

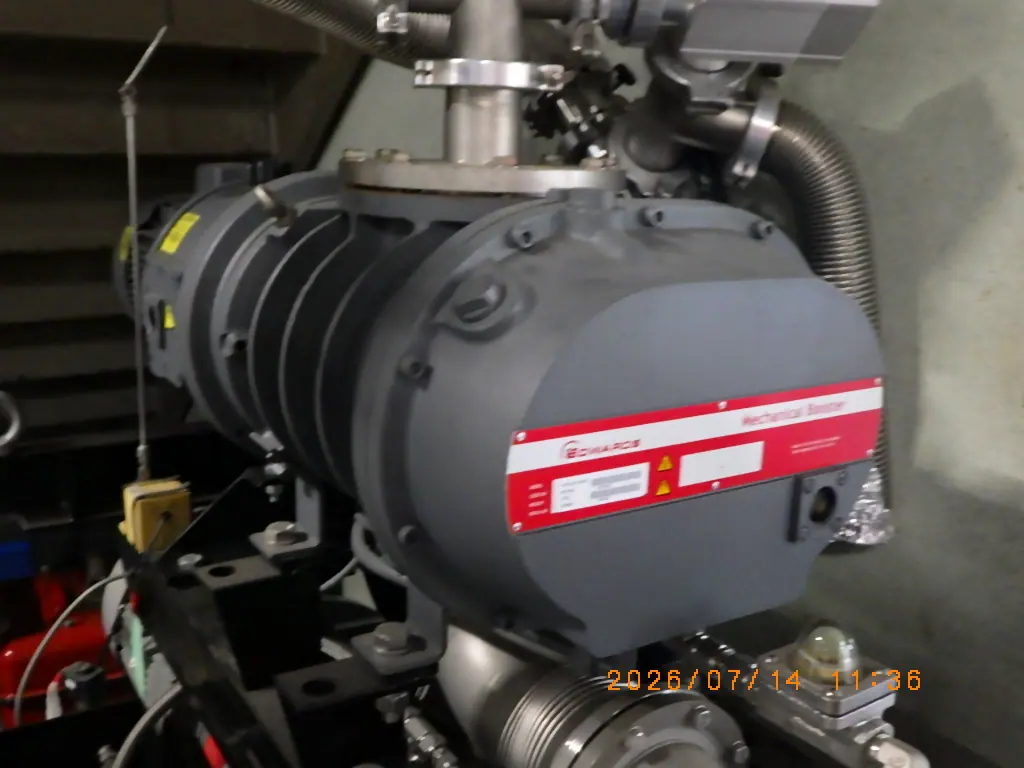

エドワーズ Edwards EH1200 の装置概要 AIによる記述です
ロータリーポンプなどの背圧ポンプの吸気側に付けて、中間の圧力域での排気速度を大きくするメカニカルブースターポンプ(ルーツ式)。まゆ形の2つのロータを接触させずに逆向きに回して気体を送り出す方式で、大きな真空槽の排気や、真空乾燥・蒸着などの排気系で使われる。ハイドロカイネチックドライブ(流体継手)を介してモーターの回転を伝えるため、圧力の高い状態でもモーターに過大な負荷がかかりにくい。
設計排気速度(押しのけ量)は1195/1435m³/h。吸気口フランジはISO160、排気口フランジはISO100、モーター出力は3.0kW。冷却は水冷で、冷却水量は2L/min(水温20℃)、接続は3/8インチのBSPメス。推奨の背圧ポンプはE2M80、質量は149kg。電源はIND仕様が200V 50Hz/60Hz、F仕様が220-240/380-415V 50Hzまたは208-230/460V 60Hz。油はIND仕様がウルトラグレード20、F仕様がフォンブリンYVAC16/6で、油量は3.78L。
実効の排気速度は背圧ポンプと使う圧力で決まり、到達圧力も組み合わせる背圧ポンプによる。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
