中古 アルバック Ulvac / アルカテル 真空排気ユニット PMB-001C
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに1台あります → 中古 アルバック Ulvac / アルカテル PMB-001C の在庫2台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
仕様(この商品の仕様欄・銘板から)

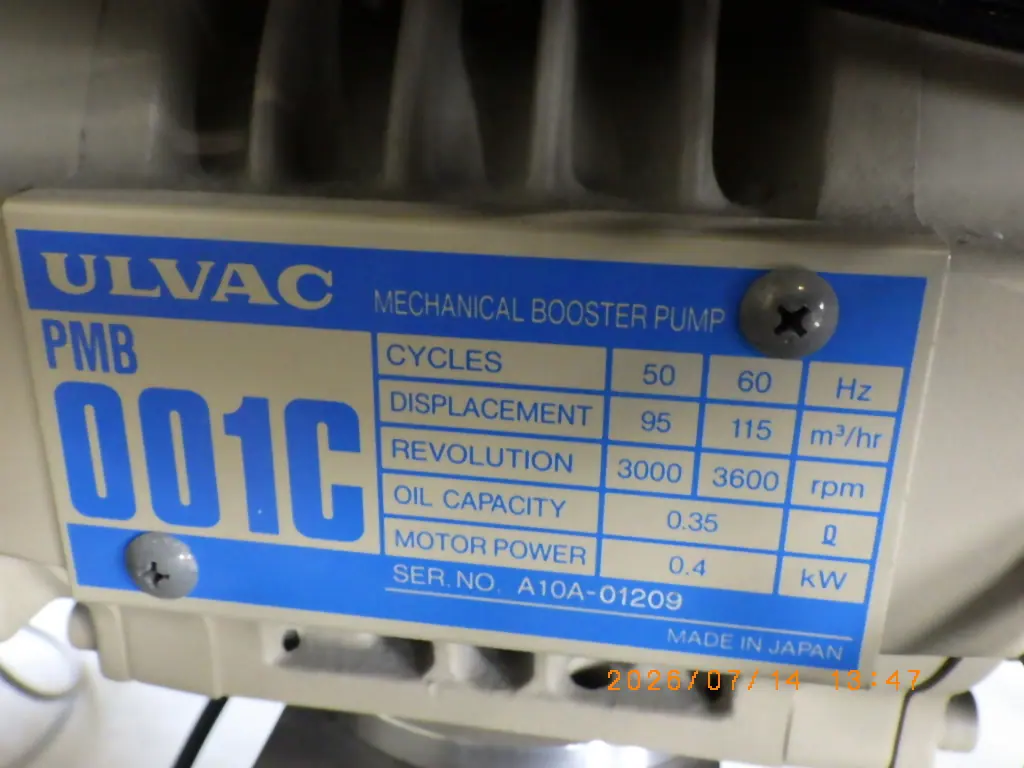

| 銘板(現品) | PMB-001C / 排気量95・115m³/h(50・60Hz) / 回転数3000・3600rpm / 油量0.35L / モーター0.4kW |
|---|
PMB-001C の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 排気速度 | 95/115 m³/h |
|---|---|
| 到達圧力 | 4.0×10⁻¹(標準補助ポンプEC403との組合せ、ピラニ真空計測定) Pa |
| 吸気口フランジ | VG50相当(JIS B 2290) |
| 排気口フランジ | VF50相当(JIS B 2290) |
| 方式 | ルーツ式メカニカルブースタポンプ+補助ポンプの排気ユニット(ケーシング内は無給油) |
| 標準補助ポンプ | EC403 |
| モーター出力 | 0.4(2極) kW |
| 電源 | AC200V 50Hz / AC200・220V 60Hz |
| 回転数 | 3,000/3,600(50/60Hz) rpm |
| 潤滑油種/油量 | R-4 / 0.35L |
| 冷却方式 | 空冷(冷却水不要) |
| 質量 | 23(モーター付・乾燥。ブースタ単体) kg |
| 到達圧力の測り方 | ピラニ真空計での値。マクラウド真空計を用いた場合はおよそ4.0×10⁻²Pa(3.0×10⁻⁴Torr) |
※ 上記仕様はベースとなる各ポンプ単体のカタログデータに基づく参考値です。架台上の配管抵抗やユニット構成、オプションの有無により実際の数値は異なる場合があります。
出典: メーカー資料、現品の銘板
アルバック Ulvac / アルカテル PMB-001C の装置概要 AIによる記述です

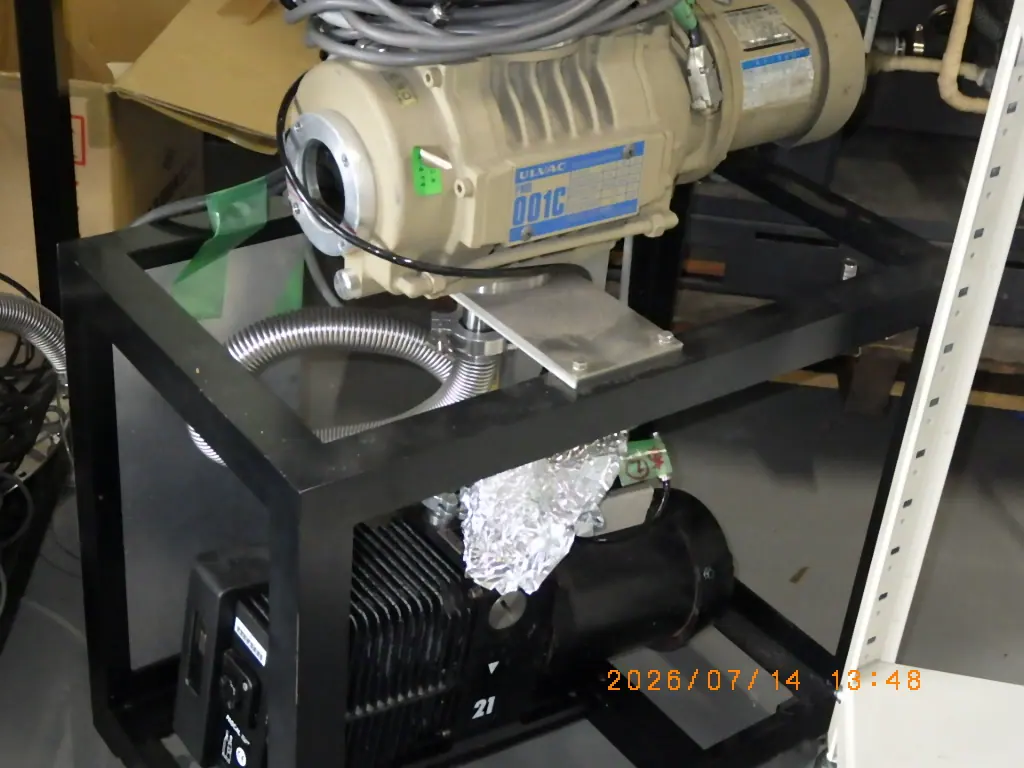

本機は、メカニカルブースターポンプと油回転真空ポンプを組み合わせた真空排気ユニットです。主排気ポンプとして排気速度100 m3/h（50Hz）／120 m3/h（60Hz）のルーツ型真空ポンプを搭載し、補助ポンプ（バックポンプ）として排気速度21 m3/h（50Hz）／25 m3/h（60Hz）クラスの2段式油回転真空ポンプが直列に接続されています。
メカニカルブースターポンプは、大気圧付近ではなく中真空領域で稼働させるポンプです。低圧領域において排気速度が低下する油回転真空ポンプの特性を補完し、100 Pa～0.1 Paの中真空領域における排気効率を大幅に向上させます。これにより、大容量の真空チャンバーでも短時間での真空引きが可能となります。
ユニット全体の到達圧力は10^-2 Pa台を実現しており、単体の油回転真空ポンプと比較して、より高い真空度と大排気量を両立しています。各ポンプと配管類は架台上にコンパクトにまとめられており、設置や配管接続が容易な構造です。
真空熱処理、真空乾燥、コーティングプロセス、リークテストなど、中真空領域での安定した大排気能力が求められる様々な産業用途や研究開発プロセスで利用されるシステム構成です。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
