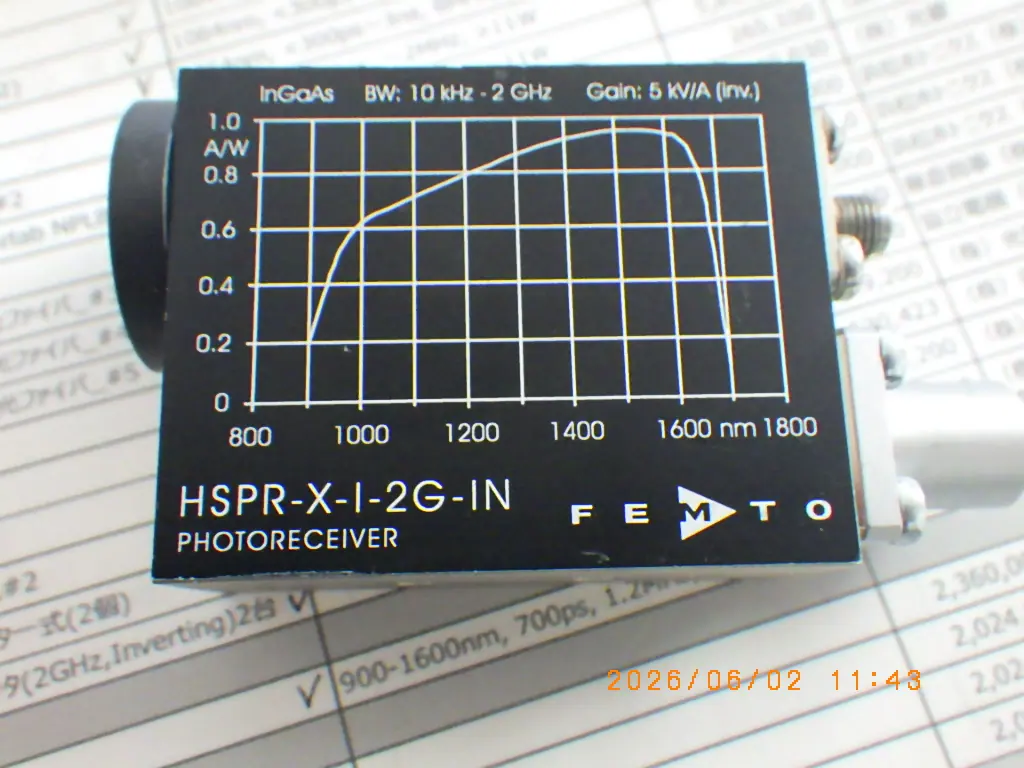

中古 FEMTO Messtechnik GmbH 超高速フォトレシーバー（光検出器） HSPR-X-I-2G-IN
本体価格(税別、送料別)100,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- FEMTO Messtechnik GmbH
- 型式
- HSPR-X-I-2G-IN
- 機種
- フォトレシーバー（光検出器）
- 関連する機器
- 光測定器
- 管理番号
- Z26051124
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
HSPR-X-I-2G-IN の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 検出器 | InGaAs PINフォトダイオード |
|---|---|
| 帯域 | 10kHz〜2GHz(-3dB、上限は±15%) |
| 立ち上がり/立ち下がり時間 | 180(10〜90%、±15%) ps |
| トランスインピーダンスゲイン | 5×10³(50Ω負荷、反転出力) V/A |
| 変換ゲイン | 4.75×10³(1550nm 代表値) V/W |
| 分光波長範囲 | 900〜1700 nm |
| 受光面 | FS版 φ100µm / FC版 集光ボールレンズ(コア径62.5µmまでのファイバ) |
| NEP | 11(1550nm、100MHz) pW/√Hz |
| 最大光入力 | 210µW AC(線形増幅時)、10mW CW(飽和防止、1550nm) |
| 出力 | 50Ω、最大2.0Vpp、SMAジャック(メス)、出力雑音 typ. 2.5mVRMS |
| 電源 | +15V 150mA(Lemo 1S 3ピン、推奨供給能力200mA以上) |
| 質量 | 100 g |
| 動作温度 | 0〜+60 ℃ |
※値は社内保管のFEMTOカタログ(HSPR-X-I-2G-IN データシート)から。入力形式(FS/FC/FST)は個体で確認が要る。
出典: メーカー資料
FEMTO Messtechnik GmbH HSPR-X-I-2G-IN の装置概要 AIによる記述です
InGaAsのPINフォトダイオードと高速の増幅器を一体にした光検出器(フォトレシーバ)で、光の強さの速い変化を電圧の信号として取り出す。通信波長帯の光パルスの観測や、変調された光信号・レーザーの評価に使われ、出力は反転出力。
帯域は10kHz〜2GHz(-3dB、上限は±15%)、立ち上がり・立ち下がり時間は180ps(10〜90%)。波長範囲は900〜1700nm。トランスインピーダンスゲインは50Ω負荷で5×10³V/A、NEPは11pW/√Hz(1550nm、100MHz)。受光面はFS版がφ100µm、FC版はコア径62.5µmまでのファイバに対応する集光ボールレンズ。線形に増幅できる光入力は210µW(AC)まで。出力は50ΩのSMAジャックで最大2.0Vpp。電源は+15V 150mA(Lemo 1S 3ピン)、質量は100g、動作温度は0〜+60℃。

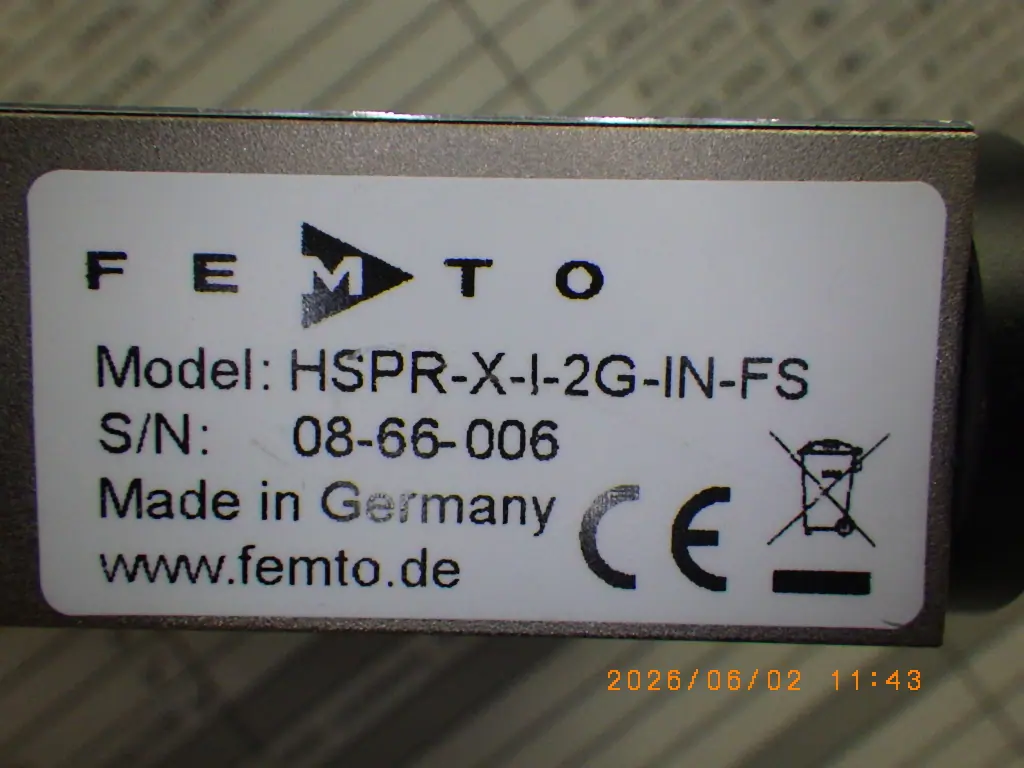

入力の形(FS/FC/FST)は個体で確かめる必要がある。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
