中古 FEMTO Messtechnik GmbH 超高速フォトレシーバー（光検出器） HSA-X-S-2G-IN-FS
本体価格(税別、送料別)100,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- FEMTO Messtechnik GmbH
- 型式

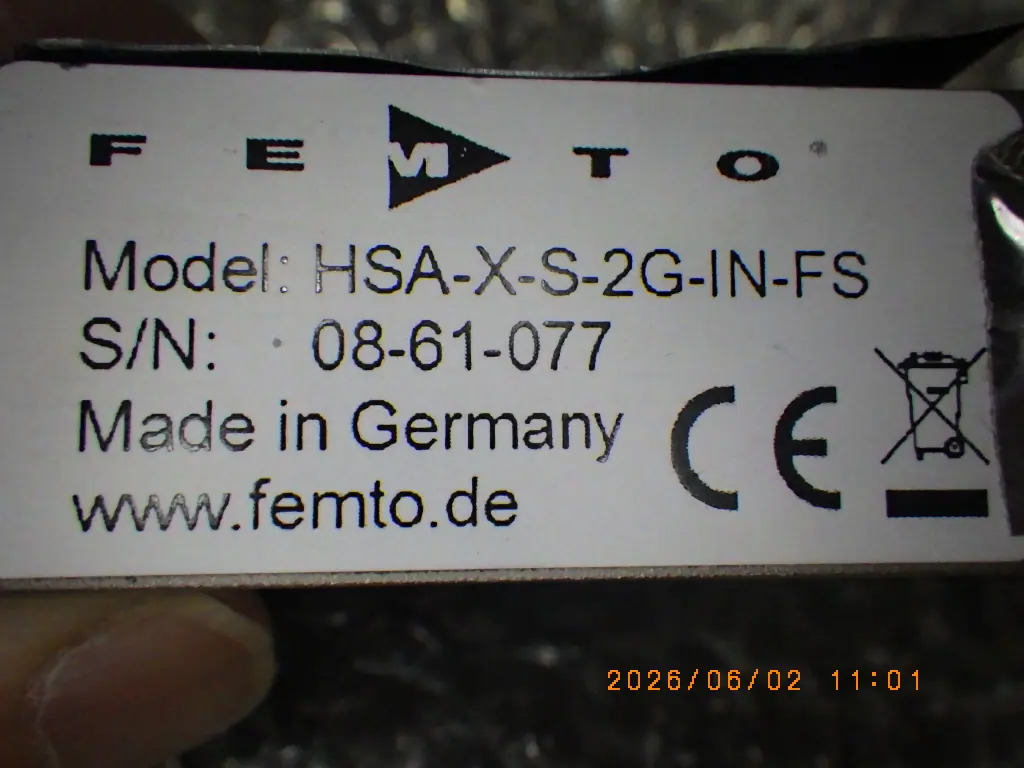

- HSA-X-S-2G-IN-FS
- 機種
- フォトレシーバー（光検出器）
- 関連する機器
- 光測定器
- 数量
- 2台(同じ型式をこの管理番号でまとめて管理。価格は1台あたり)
- 管理番号
- Z26051125
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
HSA-X-S-2G-IN-FS の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 検出器 | InGaAs PINフォトダイオード |
|---|---|
| 帯域 | 10kHz〜2GHz(-3dB、上限は±15%) |
| トランスインピーダンスゲイン | 5.0×10³(50Ω負荷) V/A |
| 変換ゲイン | 4.75×10³(1550nm 代表値) V/W |

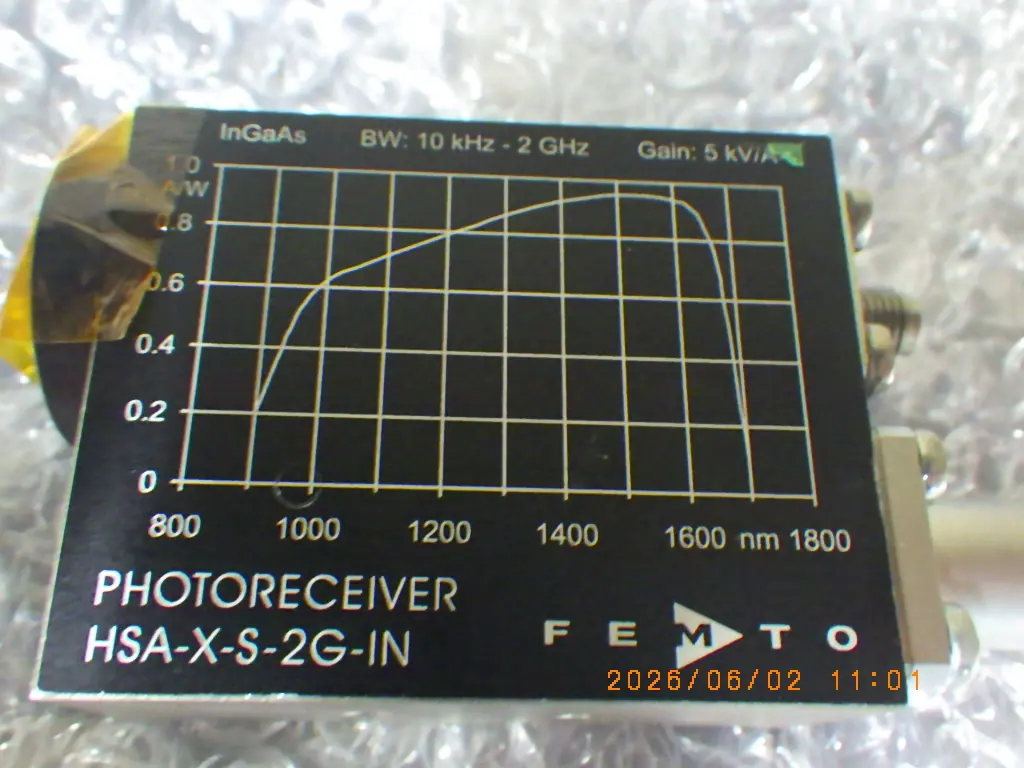

| 分光波長範囲 | 900〜1700 nm |
| 最大感度 | 0.95(1550nm 代表値) A/W |
| NEP | 16(1550nm、100MHz) pW/√Hz |
| 受光面(FS/FST版) | φ100 µm |
| 光飽和入力 | 200µW AC(線形増幅時)、10mW CW(1550nm) |
| 出力 | 50Ω、最大1.9Vpp、SMAジャック(メス)、出力雑音 typ. 3.6mVRMS |
| 電源 | +15V 130mA |
| 質量 | 133(FST版、カプラリング込み) g |
※値はFEMTOのHSA-X-S-2G-INデータシート。掲載型式の末尾FSは自由空間入力を示す。
出典: femto.de
FEMTO Messtechnik GmbH HSA-X-S-2G-IN-FS の装置概要 AIによる記述です
光の強さの速い変化を電圧の信号に変えて取り出す、高速のフォトレシーバ(光検出器)。InGaAsのPINフォトダイオードと増幅器を一体にしており、通信波長帯の光パルスや、変調された光の観測、レーザーの評価などに使われる。型式の末尾のFSは、光を空間から直接入れる自由空間入力を示す。
帯域は10kHz〜2GHz(-3dB、上限は±15%)、波長範囲は900〜1700nm。トランスインピーダンスゲインは50Ω負荷で5.0×10³V/A、変換ゲインは1550nmで4.75×10³V/W(代表値)、最大感度は0.95A/W(1550nm代表値)。NEPは16pW/√Hz(1550nm、100MHz)。受光面はφ100µm。線形に増幅できる入力は200µW(AC)まで、CWの上限は10mW(1550nm)。出力は50ΩのSMAジャックで最大1.9Vpp、出力雑音はtyp. 3.6mVRMS。電源は+15V 130mA。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
