中古ビューポートシャッターの在庫・価格

在庫 1点 価格 60,000円(税別・送料別/価格掲載 1点) 過去の取扱 13件

別の呼び方: のぞき窓シャッター・防着シャッター

ビューポートシャッターを売りたい方はこちら → 真空コンポーネントの買取・無料査定

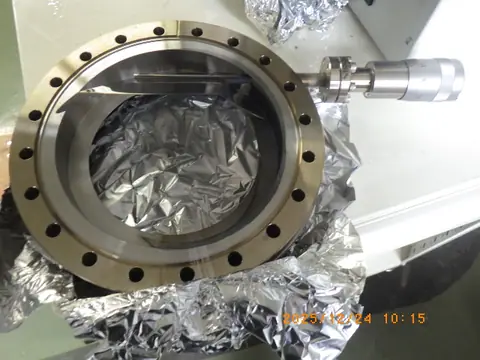

中古ビューポートシャッターの在庫 1点

新しく登録した在庫から順に並べています。価格は税別・送料別です。

ビューポートシャッターについて

AIでまとめた機種一般の解説です。個々の商品の仕様・状態は各商品ページでご確認ください。

ビューポートシャッターは、真空チャンバーの覗き窓(ビューポート)とチャンバー側の接続フランジの間に挟んで使う、遮蔽板の付いた小型のコンポーネントである。真空容器はステンレス製で中が見えないため、内部を観察したり光を出し入れしたりするにはガラスや石英の窓を使う。ところが蒸着、スパッタリング、MBE、CVDなどの成膜プロセスでは、蒸発物や反応生成物が窓の内面に少しずつ付着し、透過率が落ちて内部が見えなくなる。付いた膜は大気開放後に削り落とすか薬品で除去する必要があり、強固な膜では窓ごと交換することもある。観察しない間はシャッターを閉じて窓の代わりに遮蔽板で膜を受け、必要なときだけ開けば、こうした保守作業を大きく減らせる。
構造は、両面にナイフエッジを持つ貫通型のCF(ICF)フランジの内側に遮蔽板(フラップ)を置き、フランジ側面の回転導入機で板を回す形が一般的である。約90度旋回して開閉するフラッパー式が主流で、全開にすると視野をほとんど遮らない。板を動かす空間が要らないスライド式もある。回転導入には、大気側と真空側の磁石を隔壁越しに結合するマグネットカップリング式が多い。軸シールが無いため超高真空や極高真空でも使える。磁場を嫌う用途では、溶接ベローズで封止した導入機が選ばれる。操作は手動ノブが基本で、遠隔操作やシーケンス制御が必要な場合は圧空駆動や位置検出スイッチ付きのものを使う。
仕様の目安は次のとおりである。対応フランジは外径70〜203mm(呼び径DN40〜DN160)程度、主な材質はSUS304、ベーキング温度は150〜250℃程度、ヘリウムリーク量は10^-11 Pa·m³/s台以下が典型的である。より高温のベーク用に、260℃程度に耐える導入機を選べる例もある。圧空駆動ではアクチュエーター部の許容温度が60℃程度にとどまるため、ベーキング時には取り外すか断熱する段取りを考えておく。
実務で重要になるのは、閉じたときの隙間の大きさである。蒸気圧の高い材料を扱う場合や回り込みの多い成膜では、隙間の少ない全閉型を選ぶとよい。成膜中もその場で目視したい場合は、フラップと窓の間に交換用のシールドガラスを入れ、汚れたらそのガラスだけを替える運用が効果的である。閉め忘れを防ぐため、ばねで自動的に閉じるノーマルクローズ型や、開閉位置を固定するロック機構を持つものもある。
主な用途は、真空蒸着、スパッタ、MBE、CVD装置の観察窓の保護である。そのほか、光学計測用の窓の保護、RHEEDスクリーンの保護、強い光やレーザーの遮断にも使われる。取り付けるときは、フラップの旋回範囲がチャンバー内の部品と干渉しないか、導入機が操作しやすい向きに来るかを確認しておきたい。

中古ビューポートシャッターを選ぶときの確認点

両面のフランジと視野
シャッターの両面のフランジ外径が、ビューポートとチャンバーのポートの両方に合うかを確認します。シャッターの厚みの分だけ窓がチャンバーから遠ざかるため、見える範囲が狭くならないかも見ます。
導入機の回転の状態
ノブを回したときの重さ、フラップが止まる位置、がたを確認します。磁気結合式では、磁石の結合が外れていないか、開閉が最後まで動くかを見ます。
フラップの付着物と清掃
前の使用でフラップに付いた膜が厚くなっていると、閉じたときの隙間や操作の重さが変わります。付着物を落とせる状態か、フラップを外して清掃できる構造かを確認します。
圧空駆動の部品と電圧
圧空駆動の場合は、シリンダー、電磁弁、開閉の位置センサーが揃っているかと、電磁弁のコイル電圧を確認します。部品が欠けていると手動に戻すか、部品を揃える必要があります。
ガスケットとボルトの長さ
両面にナイフエッジがあるため、ガスケットが2枚と、シャッターの厚みに合った長さのボルトが要ります。付属の有無と、ボルト穴がタップ穴か貫通穴かを確認します。

AIでまとめた一般的な確認点です。個々の商品の付属品・状態は各商品ページでご確認ください。

ビューポートシャッターのよくある質問

Qビューポートシャッターは後から付けられますか?
ビューポートとチャンバーの間に挟む部品なので、同じフランジ規格なら後から付けられます。ただし、シャッターの厚みの分だけビューポートの位置が外へ出るため、周りの機器との干渉や、窓から見える範囲が変わらないかを確かめます。
Q手動と圧空駆動はどう選びますか?
観察するときだけ人が開ける使い方なら、手動で足ります。成膜の工程に合わせて自動で開閉したい、閉め忘れを防ぎたいといった場合は、圧空駆動で位置センサー付きのものを選び、装置のシーケンスに組み込みます。
Qベーキング中にシャッターを開閉してよいですか?
磁気結合式などの導入機は、加熱中に動かすと軸受や磁石を傷めることがあるため、ベーキング中は操作しないのが基本です。開閉の状態は加熱の前に決めておき、温度が下がってから動かします。
Q使わなくなったビューポートシャッターを売ることはできますか?
はい。ビューポートシャッターの買取も行っています。査定は無料です。メーカー・型式・年式・動作の状態が分かれば、より正確に査定できます。
