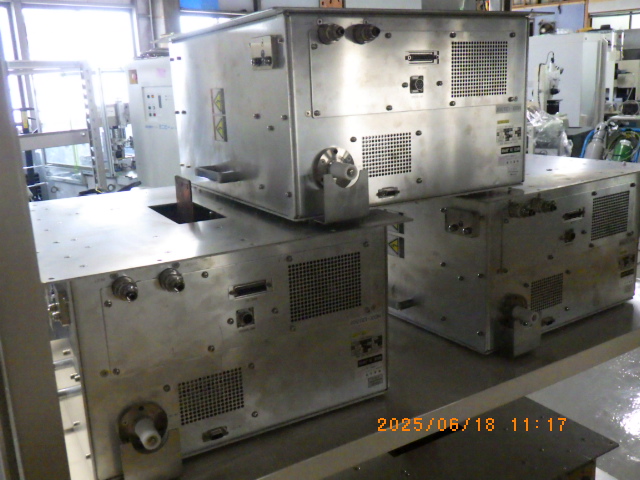

マッチングボックス（整合器）は、高周波（RF）電源からの電力を負荷へ効率よく伝送するために、インピーダンス（交流回路における電気抵抗）の整合を行う機器です。

高周波電源回路において、電源側の出力インピーダンス（一般的には50オーム）と、接続される負荷側のインピーダンスが一致していない場合、供給された電力の一部が反射波となって電源側へ戻ってしまいます。この反射は、電力の大きな損失を引き起こすだけでなく、電源装置そのものを過熱させたり破損させたりする原因になります。

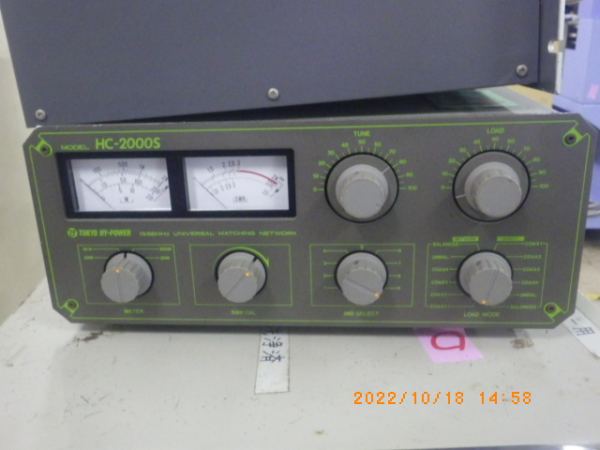

マッチングボックスの内部には、主に可変コンデンサ（バリコン）やインダクタ（コイル）といった受動素子が配置されています。これらの素子の定数を変化させることで、常に変動する負荷側のインピーダンスを電源側のインピーダンスに変換し、反射波を最小限に抑え込みます。

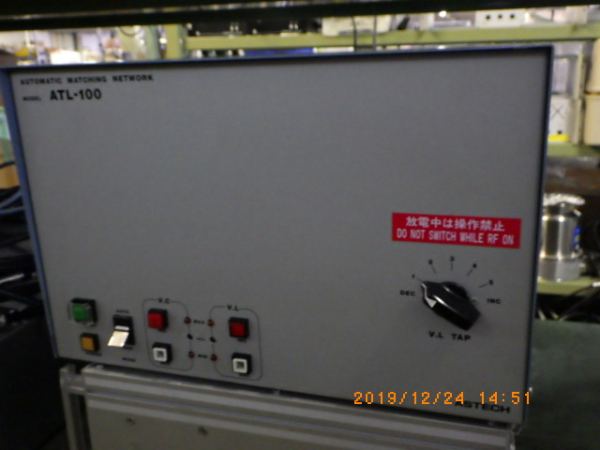

現代の多くのマッチングボックスは自動整合（オートマッチング）機能を備えています。回路内の反射波の大きさや位相をセンサーで常時検出して内部の相応するモーターを駆動させ、可変コンデンサの容量を高速かつ精密に調整します。これにより、プロセス中に負荷のインピーダンスが変動しても、リアルタイムで最適な整合状態を維持することができます。


マッチングボックスの主な特徴としては、高効率な電力伝送、電源装置の保護、そして高度な応答性と制御性が挙げられます。

第一に、エネルギー効率を極限まで高められる点です。電源から出力された高周波エネルギーの大部分を負荷に投入できるため、無駄な電力消費を抑え、プロセス全体の安定性と再現性を向上させます。

第二に、電源装置の寿命を延ばす安全保護機能としての役割です。高周波電源は強い反射波を受けると回路に過大な負荷がかかりますが、マッチングボックスが反射波を適切に抑えることで、高価な電源装置を電気的ストレスから守ります。

第三に、環境変化に対する優れた追従性です。プラズマ処理の現場などでは、ガスの種類や圧力の変化、プラズマの着火前後で負荷のインピーダンスが目まぐるしく変化します。高性能なマッチングボックスは、これらの急激な変化に対しても数ミリ秒から数秒という極めて短い時間で自動追従します。また、近年では可変コンデンサを用いる機械式調整だけでなく、高周波の周波数を微調整して高速整合させる周波数チューニング方式を組み合わせたモデルなども導入されています。


マッチングボックスは、高周波エネルギーを利用する多種多様な産業分野や研究開発において不可欠な存在となっています。

最も代表的な用途は、半導体および液晶・有機ELディスプレイ（FPD）の製造プロセスです。半導体製造におけるプラズマエッチング、プラズマCVD（化学気相成長）、スパッタリングなどの工程では、真空チャンバー内に高周波を印加してプラズマを発生させます。プラズマ状態は非常に不安定でインピーダンスが刻一刻と変化するため、高精度なマッチングボックスによる電力制御が製品の品質や歩留まりを直接左右します。

また、医療分野においても幅広く活用されています。MRI（磁気共鳴画像診断装置）では、人体へ高周波パルスを照射する際の効率化とノイズ低減のために整合技術が使われます。さらに、高周波ナイフ（電気メス）やがんの温熱療法（ハイパーサーミア）機器など、生体組織に安全かつ効果的に高周波エネルギーを加える医療機器にも組み込まれています。

その他の用途として、金属の誘導加熱や樹脂の接着・乾燥を行う産業用高周波加熱装置、無線通信の送信設備におけるアンテナと送信機の整合、さらには核融合研究をはじめとする先端物理学におけるプラズマ加熱装置など、大電力を扱う高周波システム全般で幅広く利用されています。
