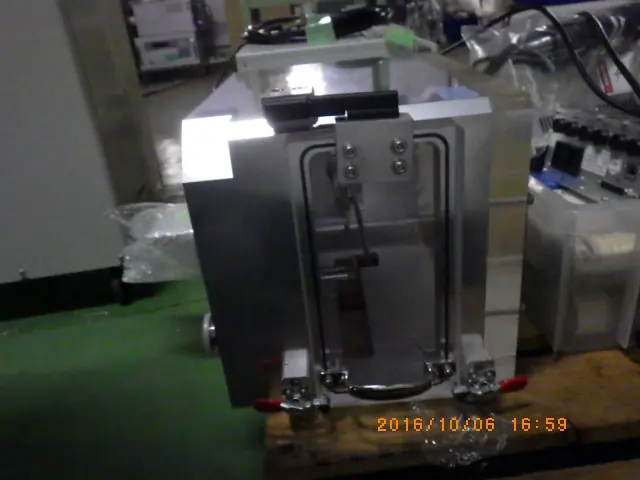

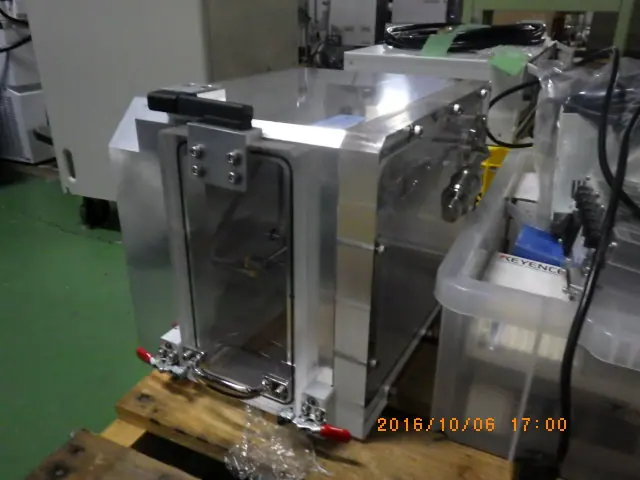

中古 その他 真空チャンバー

真空チャンバーの基本的な仕組み

真空チャンバーは、内部の気体（空気など）を排出して真空状態を作り出し、それを維持するための密閉容器です。基本的な仕組みは、容器本体に真空ポンプ、排気バルブ、圧力計（真空計）を組み合わせることで成り立っています。

操作の手順としては、まず対象物をチャンバー内に設置して蓋を閉め、気密性を確保します。次に真空ポンプを稼働させて内部の空気を吸引・排出します。内部の圧力が下がると、外側の気圧との差（差圧）によって強力な力がチャンバーの外壁にかかります。そのため、容器自体が変形したり潰れたりしないよう、強固な構造で作られています。

目的とする真空度（低真空、高真空、超高真空など）に応じて、使用する真空ポンプの種類や組み合わせが変わります。高真空以上の領域を目指す場合は、油拡散ポンプやターボ分子ポンプなどを組み合わせ、多段階で排気を行います。また、壁面からのわずかなガス放出（アウトガス）を抑えるため、内部を加熱して不純物を追い出すベーキングと呼ばれる作業を行う仕組みも備えています。

真空チャンバーの優れた特徴

真空チャンバーには、特殊な環境を安全かつ確実に維持するための技術的特徴がいくつも備わっています。

一つ目は、極めて高い気密性と耐圧構造です。大気圧と真空状態の圧力差に耐えるため、厚みのある金属材料や球形・円筒形といった構造力学的に強い形状が採用されます。接合部には「Oリング」と呼ばれるゴム製パッキンや、超高真空用の金属ガスケットが使用され、微小なリーク（漏れ）を防ぎます。

二つ目は、材質と表面処理のこだわりです。一般的な真空チャンバーには、耐食性と強度に優れたステンレス鋼（SUS304やSUS316L）や、軽量なアルミニウム合金が使用されます。さらに、金属表面からガスが発生するのを防ぐため、内壁には電解研磨などの特殊な表面処理が施され、鏡面のように滑らかに仕上げられます。

三つ目は、高い拡張性とカスタマイズ性です。真空環境下で作業や観察を行うため、外部から電力を供給する導入端子、液体やガスを導入するポート、内部を観察するための覗き窓（ビューポート）、マニピュレーターと呼ばれる操作用の機構などが目的に応じて配置されます。

多岐にわたる真空チャンバーの用途

真空チャンバーは、産業界から最先端の科学研究まで、非常に幅広い分野で不可欠な装置として活用されています。

半導体および電子部品の製造プロセスは、最も代表的な用途の一つです。薄膜を形成するスパッタリングや蒸着、回路を削るエッチングなどの工程では、空気中の分子やホコリが障害となるため、超高真空に近い環境が必要とされます。真空状態にすることで、目的の物質の分子を他の気体に邪魔されることなく基板へまっすぐ飛翔させることができます。

宇宙開発分野では、人工衛星や宇宙環境で使用する機器の試験に用いられます。宇宙空間は超高真空であり、極端な低温・高温に晒されます。大型の真空チャンバー内に宇宙空間の環境を再現し、機器が正常に動作するかを検証する環境試験が行われます。

医療・食品分野では、フリーズドライ（真空凍結乾燥）技術に利用されます。食品や医薬品を凍結させたまま真空状態にして水分を昇華させることで、熱に弱い成分や風味を損なわずに長期保存が可能になります。また、樹脂や塗料の内部に含まれる気泡を取り除く真空脱泡などの工業用処理にも欠かせません。

このほか、電子顕微鏡による微細構造の観察や、金属の酸化を防ぎながら加熱する真空熱処理など、材料開発の現場でも多用されています。
