■ ハイトゲージの概要と特徴

ハイトゲージは、主に金属加工や機械製造の現場で用いられる高精度の寸法測定器です。精密定盤（ていばん）の上に設置し、対象物の高さや段差を正確に測定するために使用されます。測定機器のカテゴリの中では、ノギスやマイクロメータと並んで基本的な工具の一つに分類されます。

ハイトゲージの大きな特徴は、高精度な測定機能に加えて「ケガキ作業」と呼ばれる加工用の基準線を刻む作業が行える点です。先端に取り付ける測定子（スクライバ）は超硬合金などの硬質な材料で作られており、金属の表面に直接傷をつけて精度高く線を引くことができます。

また、重厚で平滑なベース（土台）を備えているため、定盤上で滑らせながら安定した状態で連続して測定作業を行えます。

種類としては、主尺と副尺の目盛読み取りを行う「バーニヤタイプ」、針の動きで読み取る「ダイアルタイプ」、そして数字が画面に表示される「デジタルタイプ」があります。現在の産業現場では、読み取り誤差（ポカミス）を防ぐことができ、ゼロ点設定やデータの外部出力が容易なデジタルタイプが主流となっています。

■ ハイトゲージの構造と仕組み

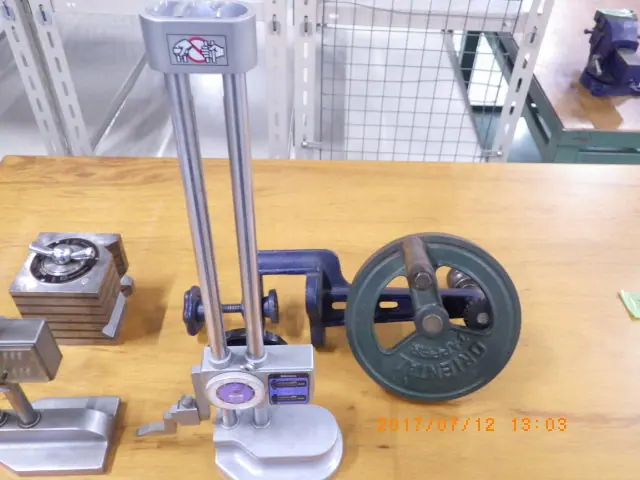

ハイトゲージの基本構造は、重量のあるベース、垂直に立つメインカラム（本尺）、上下にスライドするスライダ、そして対象物に接触させるスクライバ（測定子）で構成されています。

仕組みの根本は、基準面となる精密定盤の上面をゼロ点とし、そこからスライダがどれだけ垂直方向に移動したかを読み取ることにあります。ベース底面と定盤が完璧に密着することで、測定軸の垂直度が保たれ、安定した精度が得られます。

測定値を検出する原理はタイプによって異なります。
アナログなバーニヤ式では、本尺とスライダに刻まれた副尺の目盛りの重なりを目視で確認し、0.02mm程度の単位で数値を読み取ります。

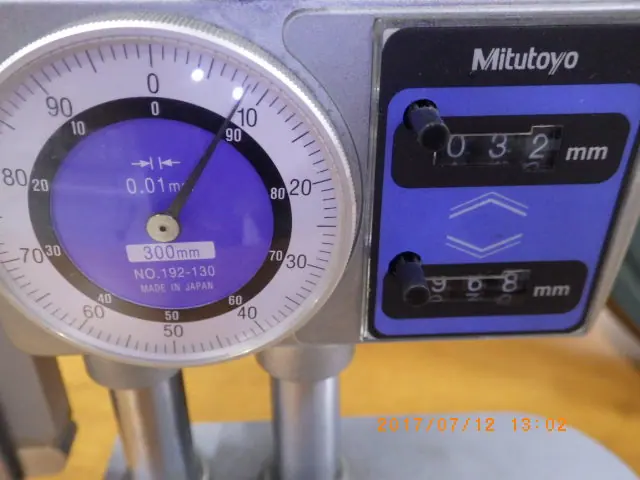

ダイアル式は、スライダの移動をラックとピニオン機構によってギアに伝え、ダイアルゲージの針を回転させる仕組みです。
デジタル式では、メインカラム内部に配置された電磁誘導式や光学式のスケール（エンコーダ）がスライダの位置変化を電気信号に変換し、瞬時に液晶画面へ数値として表示します。

さらに、多くのハイトゲージには「微調整ネジ（微動送り装置）」が備わっています。スライダを大まかに動かした後、このネジを回すことでミリ以下の微細な位置合わせが可能となり、測定圧を一定に保ちながら正確な数値を出すことができます。

■ ハイトゲージの主な用途

ハイトゲージは、部品加工の前準備から最終的な品質検査に至るまで、幅広い工程で活用されています。

１．高さおよび段差の測定
最も基本的な用途です。加工品の底面から上面までの全体の高さや、途中の段差の寸法を正確に測定します。ブロックゲージと併用することで、測定の基準を高度に補正しながら比較測定を行うことも一般的です。

２．ケガキ作業（墨出し）
図面に基づき、金属材料の表面に加工位置を示す線を刻みます。フライス盤やドリルでの穴あけ加工、切削加工を施す際のガイドラインとなり、加工精度の向上に直結します。

３．穴のピッチ（中心間距離）の測定
スクライバの代わりに円錐状の測定子やテストインジケータ（ダイヤルゲージの一種）を取り付けることで、加工された穴の直径や、複数の穴どうしの中心間距離（ピッチ）を高精度に割り出すことができます。

４．幾何公差の確認（平面度・平行度・振れ）
テストインジケータを保持させて定盤上でハイトゲージまたは対象物を滑らせることで、ワーク表面のうねりや傾き、平行度を連続的にチェックすることができます。単なる寸法の測定にとどまらず、形状の正確さを検証する用途でも不可欠なツールとなっています。
