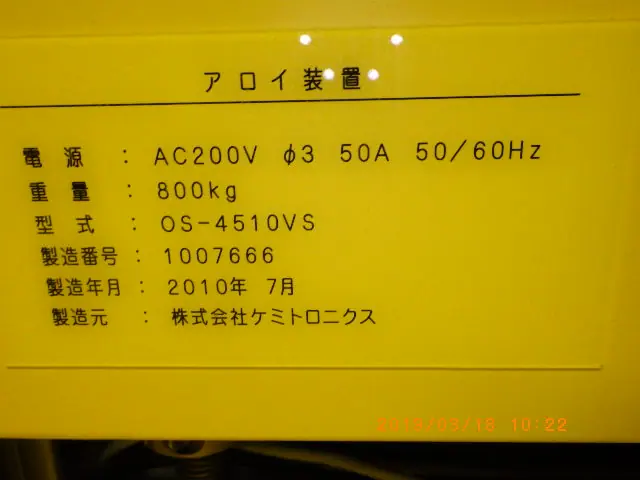

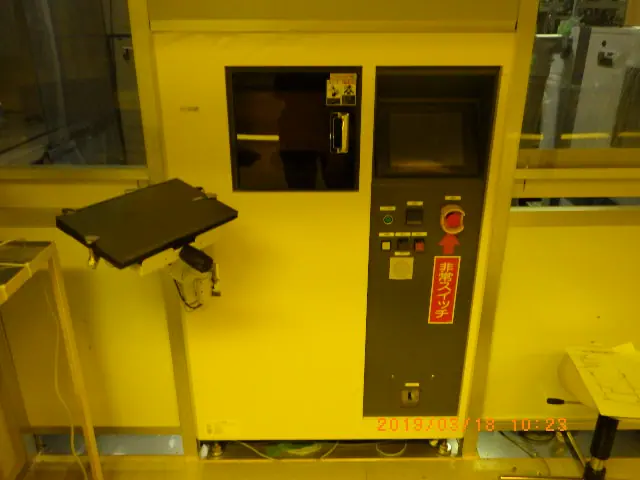

中古 ケミトロニクス CHEMITRONICS オーミックアロイ装置 0S-4510VS

アニール炉（熱処理炉の一種）は、材料に特定プログラムの加熱と冷却を施すことで、内部応力の除去、組織の均一化、機械的・電気的特性の改善を行う産業用装置です。金属、ガラス、半導体、樹脂など幅広い材料の製造工程で不可欠な役割を果たしています。

アニール炉の仕組み

アニール炉の基本プロセスは、「加熱」「保持」「冷却」の3段階で構成されています。

まず、電気ヒータやガスバーナー、赤外線などの熱源を用いて、材料に応じた所定の温度まで均一に加熱します。次に、その最高温度を一定時間維持（保持）することで、材料内部の原子配列の再結晶化を促し、加工時に生じた残留応力を開放します。最後に、制御された速度で徐々に冷却（徐冷）を行います。急冷すると新たな歪みや割れが生じるため、プログラム制御によって冷却速度を厳密に管理することが重要です。

また、加熱時の酸化や脱炭（炭素の脱落）を防ぐ仕組みも備わっています。炉内を窒素やアルゴンなどの不活性ガス、水素などの還元性ガスで満たす「雰囲気制御」、あるいは空気を排出して無酸素状態にする「真空処理」を組み合わせることで、高品質な熱処理を実現します。

アニール炉の特徴

主な特徴の1つ目は、極めて高い「温度制御性」です。炉内全体を均一な温度に保つゾーン制御技術や高精度なプログラム制御により、製品ごとの熱履歴のばらつきを極限まで低減します。

2つ目は「表面品質の保持力」です。無酸素・雰囲気環境下で加熱を行う光輝アニール（ブライトアニール）機能により、金属表面を酸化させず、酸洗いなどの後工程を省略できる清浄度の高い熱処理が可能です。

3つ目は「生産形態に応じた構造の多様性」です。製品をメッシュベルト等で連続搬送しながら処理する「連続炉」と、密閉空間に材料をまとめてセットして処理する「バッチ炉（箱型・ベル型など）」が存在し、大量生産から多品種小ロット生産まで柔軟に対応できます。

アニール炉の主な用途

• 金属加工分野
• プレス加工や引き抜き加工の途中で硬化した金属（鉄鋼、銅、アルミニウムなど）を軟化させ、成形性を回復させるために使用されます。また、溶接や鍛造、鋳造によって発生した内部応力を除去し、後の精密切削時の変形や破損を防ぎます。

• 半導体・電子部品分野
• シリコンウェハへのイオン注入後に生じる結晶欠陥の修復や、添加した不純物（ドーパント）の活性化に不可欠です。近年では、数秒～数ミリ秒単位で急加熱・急冷を行う急速熱処理（RTP）装置なども広く導入されています。

• ガラス・光学分野
• レンズ、プリズム、ディスプレイ用基板ガラスなどの成形時に生じる残留歪み（複屈折の原因）を除去し、光学的均一性を高めるとともに、衝撃に対する強度の向上を図ります。

• 樹脂・プラスチック分野
• 射出成形や3Dプリント、切削加工後の樹脂製品に対して比較的低音でアニール処理を行い、内部応力を緩和させることで、使用中のクラック（ひび割れ）や変形を防止します。
