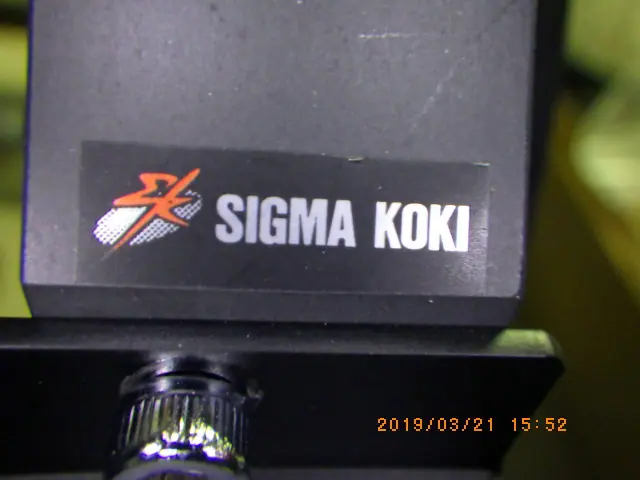

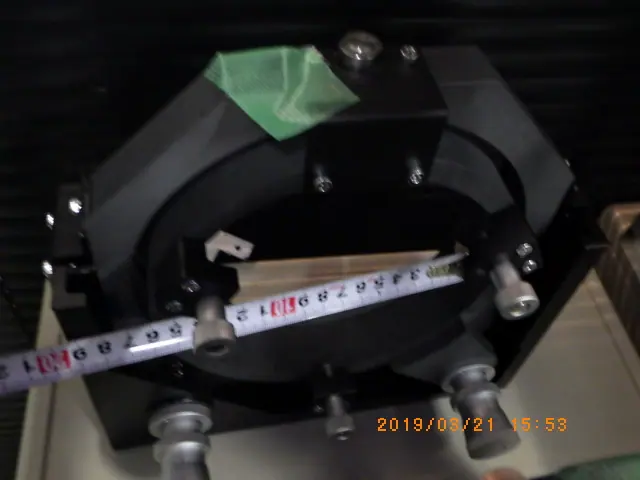

中古 シグマ光機 レンズホルダー

光学機器や産業用レーザー装置において、レンズを正確な位置に固定し目的の光路を形成するために不可欠なコンポーネントがレンズホルダーです。基本構造は、レンズを直接保持するセル部分と、角度や位置を微調整する姿勢制御機構によって構成されています。

レンズの固定機構には、ネジリングで全周から均一に押さえる方式や、樹脂チップを介して止めネジで固定する方式があります。精密な光学系では、締め付け応力によるレンズの歪みや複屈折現象を防ぐため、点接触の板バネを用いたストレスフリー構造などが採用されます。

位置調整の仕組みには、キネマティック機構が広く用いられます。これは調整ネジとバネの張力を組み合わせ、ピッチ（上下傾き）およびヨー（左右傾き）の微調整を可能にするものです。さらに高度な位置決めが必要な装置では、差動ネジやピエゾアクチュエータを組み込み、サブミクロン単位の軸方向スライドや傾き調整を実現する仕組みを備えています。

産業機械用レンズホルダーは、一般的な研究実験用保持具と比較して非常に高い性能と耐久性を備えている点が特徴です。

第一の特徴は、高い剛性と熱安定性です。装置稼働時の発熱や振動による光軸ズレ（ドリフト）を防ぐため、熱膨張率の低いステンレス鋼やインバー材、アルミニウム合金に無電解ニッケルメッキを施した素材が使用されます。

第二の特徴は、多様なレンズ形状への対応と特殊な表面処理です。丸型レンズだけでなく、シリンドリカルレンズや大型非球面レンズ用の専用保持機構が存在します。また、紫外から赤外までの波長帯に応じた迷光防止処理や、クリーンルーム対応の低脱ガス処理が施されています。

第三の特徴は、高い着脱再現性です。装置のメンテナンス時にレンズを交換・清掃しても、ポジショニングピンや基準面により、再調整の手間を最小限に抑えて元の位置精度を再現できます。

レンズホルダーは、精密モノづくりを支える数多くの光学産業機械で活用されています。

半導体製造・検査装置分野では、露光装置の光学系やウェハ欠陥の検査装置に不可欠です。微小な光軸のブレが歩留まりに直結するため、超高精度な位置決め機能を持つホルダーが多用されます。

レーザー加工機分野では、切断や溶接に用いられる高出力レーザーの集光光学系に組み込まれます。高エネルギー光に耐える放熱設計や、焦点を自動調整するための電動ホルダーが活躍しています。

自動車・車載分野では、自動運転に必要なLiDARの製造・検査ラインにおける光学校正装置に使われます。医療・バイオ機器分野でも、眼科検査機器や蛍光顕微鏡の光路上で微小な光の制御を担っています。
