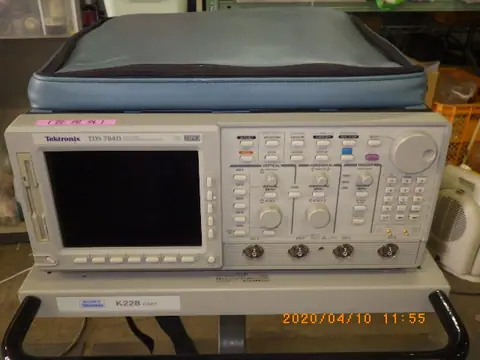

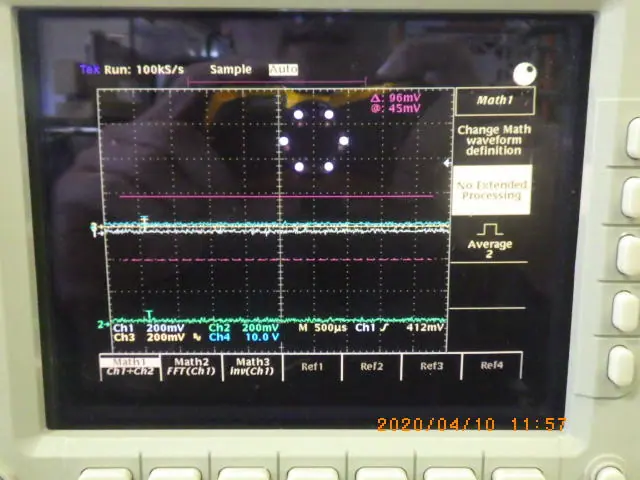

中古 テクトロニクス Tektronix デジタルオシロスコープ TDS784D

デジタルオシロスコープは、時間とともに変化する電気信号（電圧）を画面上に視覚的な波形として表示する測定機器です。入力された信号をデジタルデータに変換して処理を行う仕組みを持っており、現代の電気・電子技術において欠かせない計測器となっています。

デジタルオシロスコープの仕組み

デジタルオシロスコープ内部での信号処理は、いくつかの主要なプロセスを経て行われます。

まず、測定対象から入力されたアナログの電圧信号は、プローブを介して減衰器や増幅器（プリアンプ）に送り込まれ、処理しやすい適切な電圧レベルに調整されます。

次に、このアナログ信号はADC（アナログ・デジタル・コンバータ）に入力されます。ADCは、非常に短い時間間隔（サンプリング周期）で連続的に信号の電圧値を読み取り、デジタル数値データへと変換します。この操作をサンプリングおよび量子化と呼びます。

変換されたデジタル波形データは、内部の高速波形メモリに一時的に保存されます。メモリに蓄積されたデータは、内蔵されたプロセッサや描画用回路によって読み出され、ディスプレイ上に再現・描画されます。また、特定の条件（設定した電圧に達した瞬間など）で波形の取得を開始・停止させるトリガ回路もデジタル制御されており、再現性の高い安定した波形表示や、過渡現象の捕捉を可能にしています。

デジタルオシロスコープの特徴

デジタル処理を採用していることにより、従来の技術と比べて数多くの優れた特徴を備えています。

1つ目は、波形の記憶と静止表示能力です。取得した波形データをメモリに保持できるため、1回限りしか発生しない単発の現象や、発生頻度の極めて低い不具合信号（ノイズやグリッチ）を確実に捕らえ、画面上に静止させて詳細に観察することができます。データは外部ストレージやPCへ出力することも容易です。

2つ目は、プレトリガ（事前トリガ）表示機能です。デジタルオシロスコープは常にデータをメモリに書き込み続けているため、トリガが発生した瞬間よりも前の波形まで遡って表示できます。これにより、異常が発生した「直前」に何が起きていたのかの原因究明が容易になります。

3つ目は、高度な波形計測・解析機能です。画面に表示された波形から、周波数、周期、最大値、最小値、Vpp（ピーク間電圧）、立ち上がり時間などを自動で計算し、リアルタイムで数値表示します。さらに、信号を周波数軸で解析するFFT（高速フーリエ変換）機能や、チャネル間の演算機能なども標準的に搭載されています。

4つ目は、優れた接続性と拡張性です。USBやLANなどの外部インターフェースを備えており、PCからのリモート操作や、測定データの自動収集、報告書作成のための画像出力などがスムーズに行えます。

デジタルオシロスコープの用途

高度な機能を持つデジタルオシロスコープは、幅広い産業分野で利用されています。

電子回路および機器の開発・設計分野では、回路上の信号波形の確認、ノイズの評価、電源回路の挙動確認などに必須です。マイクロプロセッサやデジタルICが正しく動作しているかを調べる基本的なツールとして使われます。

通信・自動車分野では、高速データの信号品質評価やデバッグに使われます。特に車載ネットワーク（CAN、LIN、Ethernetなど）の通信波形を解析し、データエラーや通信不具合の原因を特定する場面で広く活用されています。

製品の製造・検査ラインでは、完成した製品や基板が仕様通りの波形を出力しているかを自動判定する試験（マスクテスト等）に用いられ、品質保持と検査効率の向上に貢献しています。

さらに、機器の保守・点検・修理現場におけるトラブルシューティングや、大学・高専などの教育・研究機関における電気・電子技術の実習など、基礎から最先端の現場まで多岐にわたる用途で活用されています。
