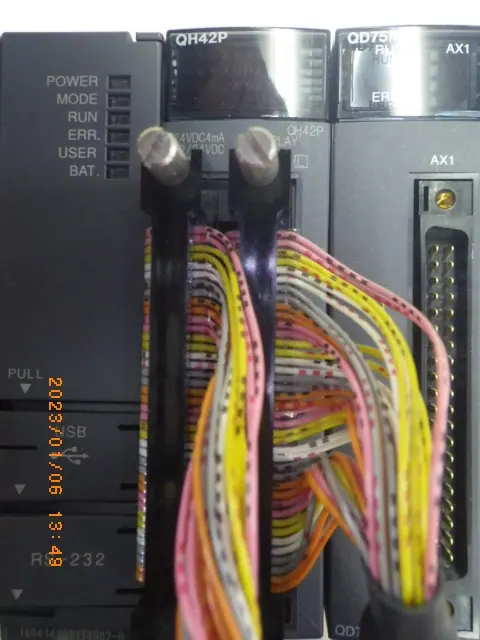

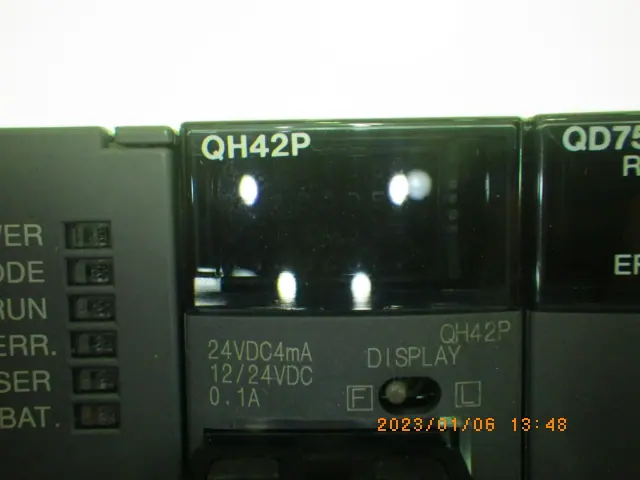

中古 三菱電機 Mitsubishi シーケンサー QH42P
本体価格(税別、送料別)15,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに2台あります → 中古 三菱電機 Mitsubishi QH42P の在庫3台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- 三菱電機 Mitsubishi
- 型式
- QH42P
- 機種
- シーケンサー
- 管理番号
- Z220117026
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
QH42P の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 入力点数 | 32 点 |
|---|---|
| 定格入力電圧 | DC24(+20／-15%、リップル率5%以内) V |
| 定格入力電流 | 約4 mA |
| 入力応答時間 | 1／5／10／20／70(CPUパラメータで設定、初期値10) ms |
| 入力コモン方式 | 32点1コモン(プラスコモンタイプ) |
| 出力点数 | 32 点 |
| 出力形式 | トランジスタ出力(シンクタイプ) |
| 定格負荷電圧 | DC12〜24(+20／-15%) V |
| 最大負荷電流 | 0.1A／1点、2A／1コモン |
| 出力応答時間 | 1以下(OFF→ON、ON→OFFとも) ms |
| 出力コモン方式 | 32点1コモン |
| 保護機能 | 過熱保護・過負荷保護(いずれも1点単位で作動) |
| 外線接続方式 | 40ピンコネクタ×2 |
| DC5V内部消費電流 | 130(全点ON時の代表値) mA |
| 質量 | 0.20 kg |
出典: メーカー資料
三菱電機 Mitsubishi QH42P の装置概要 AIによる記述です
本ユニットは、省スペース化とシステム構築の効率化を両立させた、DC入力32点およびトランジスタ出力32点を備える入出力混合ユニットです。
1つのスロット（占有点数は32点）を占有するだけで、合計64点に及ぶ入出力機器の制御が可能となり、制御盤内のコンパクト化に大きく貢献します。
入力部はDC24Vに対応し、プラスコモンおよびマイナスコモンの双方に対応可能な共用タイプを採用しています。
出力部はDC12〜24Vに対応したシンクタイプのトランジスタ出力を搭載しており、応答速度が速く、頻繁なON/OFF制御を必要とする用途に適しています。
外部との配線接続には40ピンコネクタを2個使用する方式となっており、多点配線をスマートに集約し、メンテナンス時の着脱もスムーズに行えます。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
