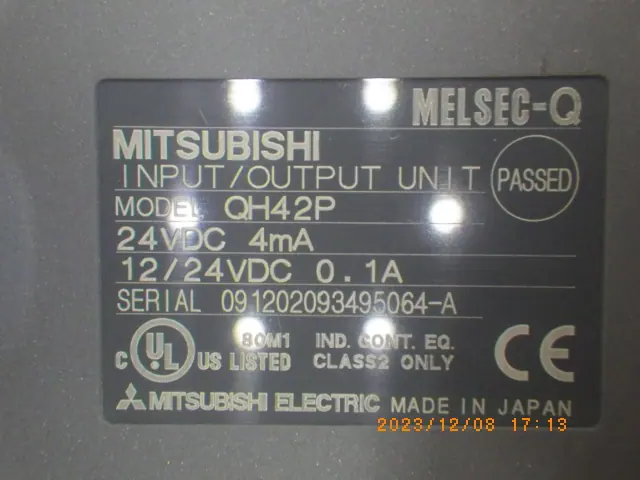

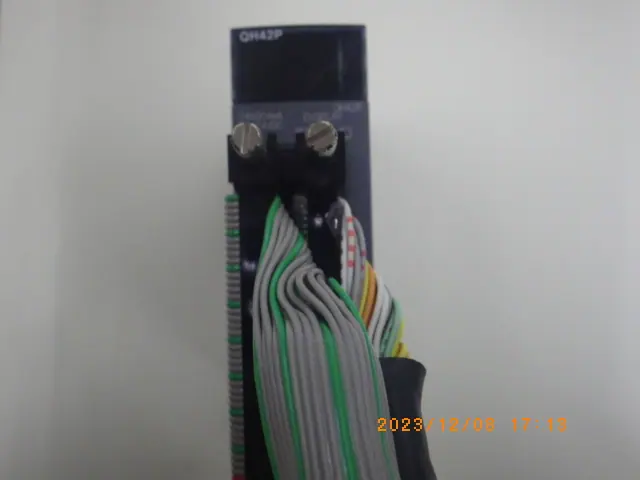

中古 三菱電機 Mitsubishi シーケンサー QH42P
本体価格(税別、送料別)19,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに2台あります → 中古 三菱電機 Mitsubishi QH42P の在庫3台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- 三菱電機 Mitsubishi
- 型式
- QH42P
- 機種
- シーケンサー
- 管理番号
- Z23112369
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
QH42P の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 入力点数 | 32 点 |
|---|---|
| 定格入力電圧 | DC24(+20／-15%、リップル率5%以内) V |
| 定格入力電流 | 約4 mA |
| 入力応答時間 | 1／5／10／20／70(CPUパラメータで設定、初期値10) ms |
| 入力コモン方式 | 32点1コモン(プラスコモンタイプ) |
| 出力点数 | 32 点 |
| 出力形式 | トランジスタ出力(シンクタイプ) |
| 定格負荷電圧 | DC12〜24(+20／-15%) V |
| 最大負荷電流 | 0.1A／1点、2A／1コモン |
| 出力応答時間 | 1以下(OFF→ON、ON→OFFとも) ms |
| 出力コモン方式 | 32点1コモン |
| 保護機能 | 過熱保護・過負荷保護(いずれも1点単位で作動) |
| 外線接続方式 | 40ピンコネクタ×2 |
| DC5V内部消費電流 | 130(全点ON時の代表値) mA |
| 質量 | 0.20 kg |
出典: メーカー資料
三菱電機 Mitsubishi QH42P の装置概要 AIによる記述です
MELSEC-Qシリーズに対応した入出力複合ユニットです。ベースユニットの1スロットに、DC入力32点とトランジスタ出力（シンクタイプ）32点の合計64点を集約した構造となっています。
入力部の仕様は、定格入力電圧がDC24V、定格入力電流が約4mAです。コモン端子はプラスコモンおよびマイナスコモンの双方に適合します。入力応答時間はCPUのパラメータ設定を通じて、1ms、5ms、10ms、20ms、70msの5段階から制御環境に合わせて切り替えることが可能です（初期設定値は10ms）。
出力部は定格負荷電圧DC12〜24V、最大負荷電流0.1A/点（2A/コモン）の仕様を備えたトランジスタ出力です。応答速度は、OFFからONへの移行が0.5ms以下、ONからOFFへの移行が1.5ms以下（抵抗負荷時）で動作します。過負荷や過電圧等の保護機能は内蔵されていないため、必要に応じて外部にヒューズ等の保護回路を設ける仕様となっています。
外部機器との配線接続には、2つの40ピンコネクタを使用します。DC5Vの内部消費電流は0.13Aであり、制御盤内におけるユニットの集約と配線密度の向上を伴うシステム設計に用いられます。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
