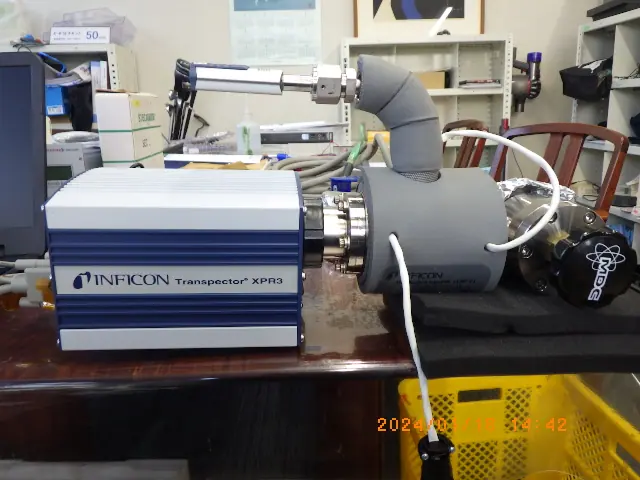

中古 インフィコン Inficon プロセスモニター用Qmass Transpector XPR3

この商品は売却済みです(2024年4月)。同じ機種の在庫をご覧ください。

質量ガス分析装置の在庫を見る(1点)同じ型式の入荷を依頼する入荷したらご連絡します

メーカー
インフィコン Inficon
型式

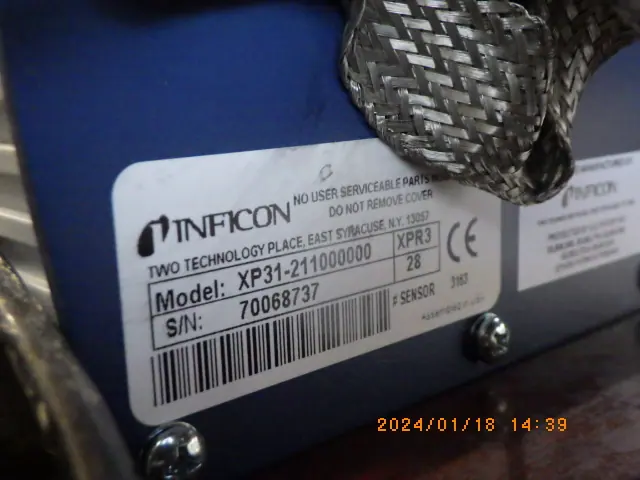

Transpector XPR3
機種
質量ガス分析装置
管理番号
Z240117001
引渡・支払
現状有姿/出荷前銀行振込(公的機関は後払い可)

ほかの質量ガス分析装置の在庫

質量ガス分析装置の在庫をすべて見る(1点) ›

質量ガス分析装置の買取も行っています

不要になった質量ガス分析装置がありましたら、無料で査定します。廃棄・処分する前に一度ご相談ください。

無料査定を依頼する 分析機器の買取について

質量ガス分析装置とは

機種一般の解説です(AIによる記述)。この個体の仕様ではありません。

質量ガス分析装置は、真空容器の中やプロセスガスに含まれる気体を、分子の質量ごとに分けて種類と量を調べる分析装置で、残留ガス分析計(RGA)や四重極質量分析計(Qマス)とも呼ばれる。全圧計が「どれだけ気体があるか」しか示さないのに対し、質量ガス分析装置は水、窒素、酸素、水素、二酸化炭素、炭化水素などの分圧を分けて示すため、真空装置の排気の状態や汚れの原因を突き止める道具として使われる。
仕組みは、イオン化、質量分離、検出の三つの部分からなる。イオン源ではフィラメントから出た熱電子を気体分子に当てて正イオンをつくる(電子衝撃イオン化)。できたイオンは四重極の電極に送られ、4本の棒状電極にかけた直流電圧と高周波電圧の組み合わせによって、特定の質量電荷比(m/z)のイオンだけが通り抜ける。電圧を掃引すると質量数ごとのイオン電流が順に得られ、横軸を質量数、縦軸をイオン電流としたマススペクトルになる。検出器には、イオン電流を直接測るファラデーカップと、微弱な電流を増幅する二次電子増倍管があり、後者を使うと検出できる分圧の下限が数桁下がる。
質量範囲は1〜100、1〜200、1〜300といった区分の機種が多い。イオン源と分離部は10^-2Pa程度以下の圧力で動かす必要があるため、センサーを真空容器に直接つなぐ開放型は高真空・超高真空の残留ガスの測定に使い、それより圧力の高いスパッタやCVDのプロセスガスを測るときは、オリフィスと小型のターボ分子ポンプで減圧する差動排気系を組み合わせる。分圧の検出下限は、二次電子増倍管を使う機種で典型的には10^-10〜10^-12Pa程度である。センサーは、ベーキングできる温度の上限、取付フランジの規格、フィラメントの材質(酸素を含むガスでは酸化に強いイットリア被覆イリジウムなど)が機種で違う。
読み取りでは、一つの分子が複数の質量数に分かれて現れる開裂パターンと、ガスごとに異なる感度を考える必要がある。質量数28は窒素と一酸化炭素の両方に現れ、18は水、44は二酸化炭素、2は水素の目安になる。ピークの高さはそのまま分圧ではないため、定量するには標準ガスや全圧計と比べた校正が要る。
用途は、真空装置の到達圧力が出ないときの原因調べ(大気のリークか、壁からの水分か、油などの汚れか)、ベーキングの効果の確認、半導体製造装置のプロセスガスの監視や終点の検出、ヘリウムを吹き付けたリークの位置探し、材料や部品から出るガスの評価など、高真空を扱う研究と生産の幅広い場面にわたる。
