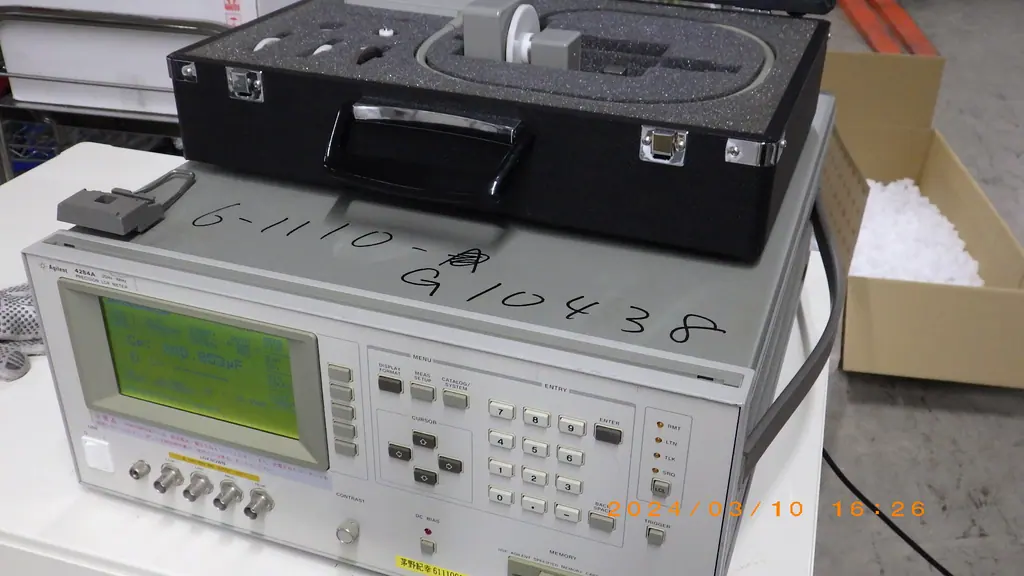

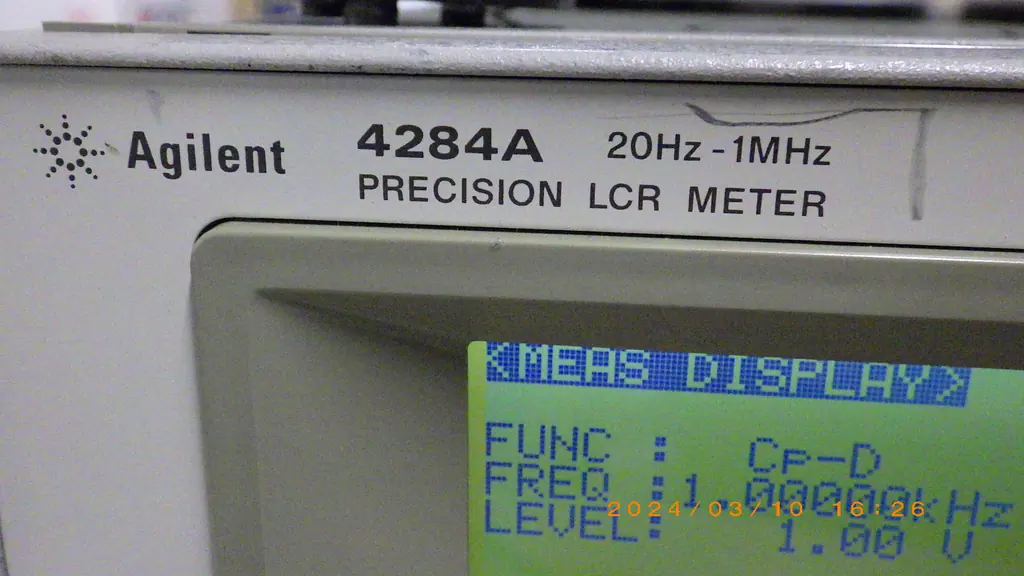

中古 キーサイト(HP/アジレント) Keysight LCRメーター 4284A

◆ LCRメーターの仕組み

LCRメーターは、電子回路の基本要素であるインダクタ（L）、キャパシタ（C）、抵抗器（R）の電気的特性を精密に測定する装置です。基本原理は、測定対象（DUT）に対して特定の周波数の交流信号（電圧または電流）を印加し、その際に流れる電流と生じる電圧の振幅、および両者の位相差を検出することにあります。

交流回路における電圧と電流の比率は複素インピーダンスとして表されます。LCRメーターはこのインピーダンスの絶対値と位相角を検出し、内部の演算処理によって抵抗分（実数部）とリアクタンス分（虚数部）に分離します。リアクタンスの周波数変化や符号から、対象物がコイルのような誘導性（L）か、コンデンサのような容量性（C）かを判別し、各パラメータの値を算出します。

直流（DC）を用いて単純な抵抗値を測る一般的なデジタルマルチメーターと異なり、周波数を変化させた交流（AC）を印加して測定できる点が根本的な違いです。受動部品の特性は使用する周波数によって変動するため、実際の動作環境に近い周波数で評価することが重要となります。

◆ LCRメーターの特徴

LCRメーターの最大の特徴は、一度の測定で多角的なパラメータを同時に取得できる点です。L・C・Rの基本値だけでなく、コンデンサの損失を示す損失係数（D）や等価直列抵抗（ESR）、コイルの性能を表すクオリティファクタ（Q）、位相角（θ）、アドミタンスなど、部品の品質評価に必要な指標を即座に算出します。

高精度な測定を実現するための技術的な工夫も特徴の一つです。微小なインダクタンスや静電容量を測定する際、測定用コードの抵抗や線間容量が測定誤差の原因となります。これを防ぐため、信号供給用と電圧検出用の配線を独立させた「4端子対構造」が採用されており、接触抵抗や浮遊容量の影響を極力排除します。

また、測定対象の特性に応じて「直列等価回路」と「並列等価回路」を切り替えて計算する機能や、実際の回路動作に近い状態を作り出すために直流電圧・電流を重ね合わせて測定する「DCバイアス機能」なども備えています。

◆ LCRメーターの用途

用途は電子部品の製造ラインから研究開発、材料評価に至るまで多岐にわたります。

電子部品の製造現場では、コンデンサやインダクタ、トランスなどの出荷前検査や自動選別に用いられます。設定した規格値内に収まっているかを高速で判定し、製品のグレード分けや良否判定を行います。

回路設計や研究開発の領域では、基板に実装する部品の周波数特性評価に不可欠です。電源回路に使用されるコンデンサの低ESR特性の確認や、通信機器に使われる高周波インダクタのQ値測定など、製品の性能や安定性を左右するデータの収集に活用されます。

さらに、材料科学の分野では、新素材の誘電率や磁性材料の透磁率測定に利用されるほか、半導体素子の接合容量評価、液晶パネルのセル特性解析、各種センサーの初期特性チェックや劣化診断など、広い産業分野で不可欠な計測器として導入されています。
