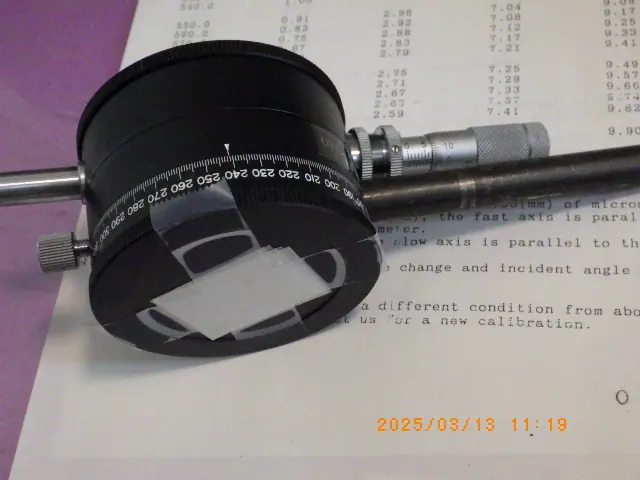

中古 その他 バビネソレイユ補償器

バビネソレイユ補償器は、光の偏光状態を精密に制御するために用いられる光学素子であり、複屈折現象を利用して光の位相差（リターデーション）を連続的に変化させる仕組みを持っています。

内部構造は主に、同じ頂角を持つ２つの楔（くさび）型複屈折結晶と、１枚の平行平面複屈折結晶プレートで構成されています。これらの結晶には一般的に水晶や方解石などが使用され、光軸の方向が適切に配置されています。２つの楔型結晶のうち一方は固定され、もう一方は精密なマイクロメータなどを用いて光軸と垂直な方向にスライド移動できるようになっています。

光がこの補償器を通過する際、スライド用結晶を移動させることで２つの楔が重なる部分の合計の厚みが変化します。これにより、光が結晶内を進む距離（光路長）が変わり、透過する光の直交する２つの偏光成分間に生じる位相差を連続的に調節することが可能となります。平行平面プレートは、楔型結晶によって生じる基本の位相差を打ち消し、全視野において均一な位相差を作り出す役割を果たします。

バビネソレイユ補償器の最も大きな特徴は、入射光のビーム径全体に対して空間的に均一な位相差を与えられる点にあります。前身であるバビネ補償器は、光の位置によって位相差が変化する構造であったのに対し、ソレイユの改良によって面内で一定の位相差を得ることが可能となりました。これにより、広がりのある光ビームや、大口径の光学系においても均一な偏光制御が実現します。

また、位相差をゼロから波長以上の範囲まで無段階かつ高精度に設定できることも強力な特徴です。特定の波長に制限されず、広範な波長域（可視光から近赤外線領域など）で利用できます。一般的な波長板は特定の単一波長に対してのみ設計されますが、バビネソレイユ補償器が一台あれば、多波長での測定や、使用波長を変更する実験においても柔軟に対応することができます。さらに、機械的なスライド機構と高度な光学研磨技術が組み合わされているため、再現性と安定性が非常に高く、微小な位相差の調整が求められる環境において高い信頼性を発揮します。

用途としては、高度な偏光制御と解析が要求される産業分野や研究開発において幅広く活用されています。

代表的な用途の一つが、エリプソメトリー（偏光解析法）です。薄膜の膜厚や屈折率を非破壊で測定する装置において、反射光の偏光状態を正確に補償・解析するための核心的なコンポーネントとして組み込まれています。半導体製造プロセスにおける膜厚管理や、ディスプレイ用フィルムの光学特性評価には不可欠な技術です。

また、光学部材の検査や偏光特性の評価にも広く用いられます。レンズ、プリズム、ガラス基板などの内部に存在する微小な歪み（応力複屈折）を定量的に測定する際、バビネソレイユ補償器を用いて歪みによる位相差を打ち消すことで、歪みの大きさを高精度に算出できます。

さらに、レーザー光学系や量子光学の研究分野では、任意の状態（直線偏光、円偏光、楕円偏光）を創出する偏光制御素子として利用されます。波長可変レーザーを使用する実験や、複雑な偏光状態を維持・変更する必要がある各種光学実験装置において、高精度なチューニング用機器として重要な役割を果たしています。
