中古コールドカソード(ペニングゲージ)の在庫・価格

在庫 3点 価格 20,000〜50,000円(税別・送料別/価格掲載 3点) 過去の取扱 18件

別の呼び方: 冷陰極電離真空計・ペニング真空計

コールドカソードを売りたい方はこちら → 真空計(イオンゲージ・ピラニゲージ・隔膜真空計)の買取・無料査定

中古コールドカソードの在庫 3点

新しく登録した在庫から順に並べています。価格は税別・送料別です。

中古コールドカソードの価格の目安

2026年11月16日時点で当社が販売している在庫のうち、価格を載せている3点の販売価格です(税別・送料別)。売却済の品の価格は含みません。同じ型式でも年式・状態・付属品で価格は変わります。

メーカー型式価格(税別)在庫

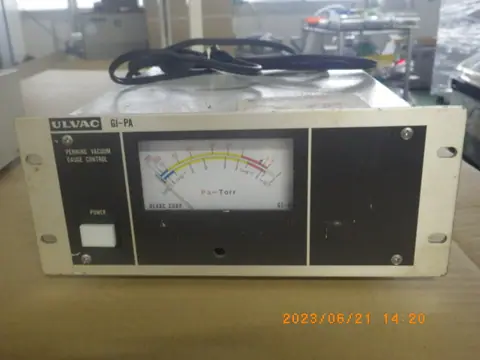

アルバック UlvacGI-PA50,000円1

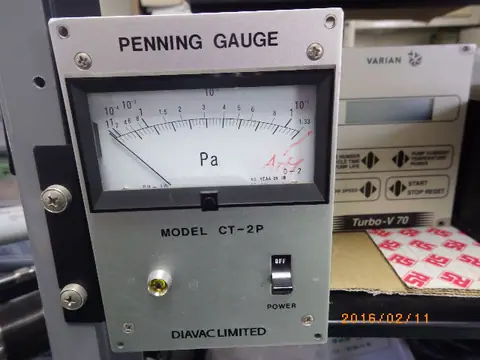

大亜真空 DIAVACCT-2P20,000円1

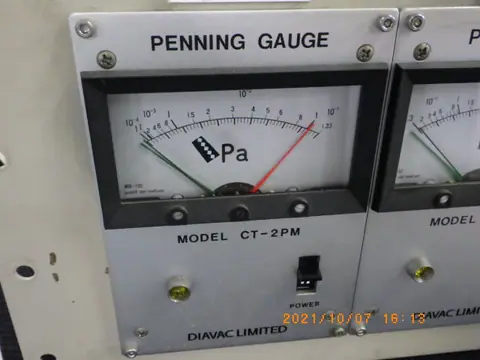

大亜真空 DIAVACCT-2PM20,000円1

コールドカソードについて

AIでまとめた機種一般の解説です。個々の商品の仕様・状態は各商品ページでご確認ください。

コールドカソードは冷陰極電離真空計(コールドカソードゲージ)の通称で、加熱フィラメントを使わずに放電を起こし、その放電電流から圧力を求める全圧真空計です。電離真空計の一種ですが、熱電子源を持たない点が熱陰極電離真空計(B-A型など)との大きな違いです。中古市場では、真空容器に取り付ける測定子(ゲージヘッド)と、高電圧電源・表示部を持つコントローラが単体またはセットで出回っています。
動作原理はペニング放電です。陰極と陽極の間に典型的には数百V〜数kV(約2kVが目安)の直流高電圧をかけ、電極の軸方向に永久磁石で0.1T前後の磁場を加えます。電子は磁場によってらせん状に動き、飛ぶ距離が大幅に長くなるため、気体分子が少ない低圧でも衝突と電離が続き、放電が保たれます。ある圧力範囲では放電電流が圧力にほぼ比例するので、コントローラはこの電流を校正曲線で圧力値に換算して表示します。
電極配置にはいくつかの形式があります。ペニング型は環状または円筒状の陽極を一対の平板陰極ではさむ構造で、構造が単純で丈夫です。マグネトロン型は同軸の円筒電極を使い、中心電極が陽極か陰極かによって正マグネトロン型と逆マグネトロン型に分かれます。マグネトロン型は低圧側まで放電を保ちやすく、高真空から超高真空の測定に向いています。
測定範囲の目安は、一般的な機種で1〜10^-4Pa程度です。ペニング型には10Pa付近から10^-3Pa程度の中真空〜高真空用もあり、マグネトロン型には10^-7〜10^-8Pa台まで測れるものもあります。大気圧から測ることはできないため、ピラニ真空計などの低真空用ゲージと組み合わせ、粗引きが進んでから高電圧を入れる運用が基本です。
最大の利点は、フィラメントがないため焼損や断線が起こらず、不意の大気突入や酸化性ガスにも比較的強く、長寿命なことです。測定子を分解して内部を清掃でき、陰極・陽極などの消耗品を交換すれば再生できる点も、ランニングコストの面で有利です。一方で、測定精度は熱陰極型より劣り、指示値はガス種(電離のしやすさ)によっても変わります。超高真空では放電が始まるまでに時間がかかることがあります。また、放電で電極がスパッタされて汚れが付き、油蒸気などの汚染環境では感度が変わったり、放電しにくくなったりします。定期的な清掃と、基準の真空計との比較確認が欠かせません。磁石からの漏れ磁場が周囲の機器や電子ビームに影響しないかも確認が必要です。
主な用途は、スパッタリングや蒸着などの成膜装置、真空熱処理炉、電子顕微鏡や分析装置の排気系、加速器やビームラインなどで、高真空域の監視とインターロックに使われます。コントローラのセットポイント出力を使って、バルブの開閉やイオンゲージの点灯条件、プロセス開始の判定に使うことも多く、精密な絶対測定よりも、丈夫さと保守のしやすさを生かした常時監視に向いた真空計です。中古品を導入するときは、フランジ規格(KF/NWやICF)、ケーブルとコントローラの互換性、電極の摩耗具合、磁石の状態を確認するとよいでしょう。

中古コールドカソードを選ぶときの確認点

単体か複合型か
ピラニと冷陰極を1本にまとめた複合型なら大気圧から高真空まで読めますが、単体の冷陰極なら別に低真空計が要ります。型式で測れる範囲と、高電圧を自動で入れる条件が内蔵されているかを確かめます。
高電圧ケーブルと接地
測定子にはkV級の高電圧がかかるため、ケーブルの被覆やコネクタの割れ、接地線の有無を確かめます。ケーブルの長さが装置の配置に足りるか、延長してよい仕様かも見ておきます。
交換部品の入手と分解のしやすさ
陽極や陰極板、絶縁物などの交換部品が今も手に入るかと、分解清掃しやすい構造かを確かめます。部品の供給が止まった系列は、汚れたときに測定子ごとの交換になります。
出力の形と装置への取り込み
発信器型は電源を入れると圧力に応じた電圧を出し、広い範囲を扱う機種では対数の特性が多いです。装置のPLCや表示器に取り込む換算式、設定点リレーの数、高電圧のオンとオフを外から指示できるかを確かめます。
超高真空での着火の補助
超高真空で使うなら、放電が始まるまでの時間を短くする補助の機構を持つ機種かを確かめます。補助がない機種は、排気直後や長く止めた後に読みが出るまで待つ前提で、装置のシーケンスを組みます。

AIでまとめた一般的な確認点です。個々の商品の付属品・状態は各商品ページでご確認ください。

過去に扱ったメーカー・型式

売却済・在庫なしを含む上位11型式。同じ型式をお探しなら 入荷したらお知らせします。

メーカー型式機種台数最終
大亜真空 DIAVACCT-1DAコールドカソード52021年
ファイファー PfeifferPKR251コールドカソード32026年
大亜真空 DIAVACDGC-A12/TRCコールドカソード12026年
ファイファー PfeifferOmniControl200/PKR360コールドカソード12026年
バルザース BalzersPKR250コールドカソード12026年
バリアン VarianFRG-700コールドカソード12025年
日本電子 JeolPVG-400ペニングゲージ12018年
ファイファー PfeifferIKR251コールドカソード12017年
ファイファー PfeifferIKR261コールドカソード12016年
アネルバ ANELVAPKR-250コールドカソード12016年
残り1型式を見る
メーカー型式機種台数最終
アルカテル AlcatelFA111ペニングゲージ12015年

コールドカソードのよくある質問

Qコールドカソードの読みが急に変わったのはなぜですか?
電極や絶縁物に付着物がたまると、放電とは関係のない漏れ電流が流れて低い圧力側で読みが高めに張り付いたり、逆に放電しにくくなって読みが低く出たりします。清掃で戻ることが多いので、基準の真空計と比べてずれが大きければ分解清掃を考えます。
Q大気に戻すときは高電圧を切る必要がありますか?
高い圧力で高電圧をかけたままにすると、強い放電で電極がスパッタされて汚れが進みます。フィラメントがないので焼損の心配は小さいものの、大気に戻す前に高電圧を切るか、設定した圧力で自動的に切れる機能を使うのが一般的です。複合型は内部の低真空計の値で切り替えるものが多いです。
Qヘリウムや水素を流す系での読みはどう扱いますか?
冷陰極の読みも窒素で校正されているのが普通で、ヘリウムや水素のように電離しにくい気体では実際より低く表示されます。補正係数はメーカーの資料に示されていますが、熱陰極型の係数とは同じでないことがあるので、使う測定子の系列の値を使います。
Q使わなくなったコールドカソードを売ることはできますか?
はい。コールドカソードの買取も行っています。査定は無料です。メーカー・型式・年式・動作の状態が分かれば、より正確に査定できます。

支払い・納期・返品について(よくある質問の一覧)

コールドカソードの買取も行っています

不要になったコールドカソードがありましたら、無料で査定します。設備更新・研究終了・移転などで手放す予定の機器は、廃棄・処分する前に一度ご相談ください。1台から、研究室・工場の一括売却まで全国に対応します。
