中古質量ガス分析装置(Qマス)の在庫・価格

在庫 1点 価格 800,000円(税別・送料別/価格掲載 1点) 過去の取扱 25件

別の呼び方: RGA・残留ガス分析計・四重極質量分析計・キューマス

質量ガス分析装置を売りたい方はこちら → 分析機器の買取・無料査定

中古質量ガス分析装置の在庫 1点

新しく登録した在庫から順に並べています。価格は税別・送料別です。

質量ガス分析装置について

AIでまとめた機種一般の解説です。個々の商品の仕様・状態は各商品ページでご確認ください。

質量ガス分析装置は、真空容器の中やプロセスガスに含まれる気体を、分子の質量ごとに分けて種類と量を調べる分析装置で、残留ガス分析計(RGA)や四重極質量分析計(Qマス)とも呼ばれる。全圧計が「どれだけ気体があるか」しか示さないのに対し、質量ガス分析装置は水、窒素、酸素、水素、二酸化炭素、炭化水素などの分圧を分けて示すため、真空装置の排気の状態や汚れの原因を突き止める道具として使われる。
仕組みは、イオン化、質量分離、検出の三つの部分からなる。イオン源ではフィラメントから出た熱電子を気体分子に当てて正イオンをつくる(電子衝撃イオン化)。できたイオンは四重極の電極に送られ、4本の棒状電極にかけた直流電圧と高周波電圧の組み合わせによって、特定の質量電荷比(m/z)のイオンだけが通り抜ける。電圧を掃引すると質量数ごとのイオン電流が順に得られ、横軸を質量数、縦軸をイオン電流としたマススペクトルになる。検出器には、イオン電流を直接測るファラデーカップと、微弱な電流を増幅する二次電子増倍管があり、後者を使うと検出できる分圧の下限が数桁下がる。
質量範囲は1〜100、1〜200、1〜300といった区分の機種が多い。イオン源と分離部は10^-2Pa程度以下の圧力で動かす必要があるため、センサーを真空容器に直接つなぐ開放型は高真空・超高真空の残留ガスの測定に使い、それより圧力の高いスパッタやCVDのプロセスガスを測るときは、オリフィスと小型のターボ分子ポンプで減圧する差動排気系を組み合わせる。分圧の検出下限は、二次電子増倍管を使う機種で典型的には10^-10〜10^-12Pa程度である。センサーは、ベーキングできる温度の上限、取付フランジの規格、フィラメントの材質(酸素を含むガスでは酸化に強いイットリア被覆イリジウムなど)が機種で違う。
読み取りでは、一つの分子が複数の質量数に分かれて現れる開裂パターンと、ガスごとに異なる感度を考える必要がある。質量数28は窒素と一酸化炭素の両方に現れ、18は水、44は二酸化炭素、2は水素の目安になる。ピークの高さはそのまま分圧ではないため、定量するには標準ガスや全圧計と比べた校正が要る。
用途は、真空装置の到達圧力が出ないときの原因調べ(大気のリークか、壁からの水分か、油などの汚れか)、ベーキングの効果の確認、半導体製造装置のプロセスガスの監視や終点の検出、ヘリウムを吹き付けたリークの位置探し、材料や部品から出るガスの評価など、高真空を扱う研究と生産の幅広い場面にわたる。

過去に扱ったメーカー・型式

売却済・在庫なしを含む上位16型式。同じ型式をお探しなら 入荷したらお知らせします。

メーカー型式機種台数最終
アルバック UlvacBGM-102質量ガス分析装置52025年
アネルバ ANELVAM-101GA-DM質量ガス分析装置32022年

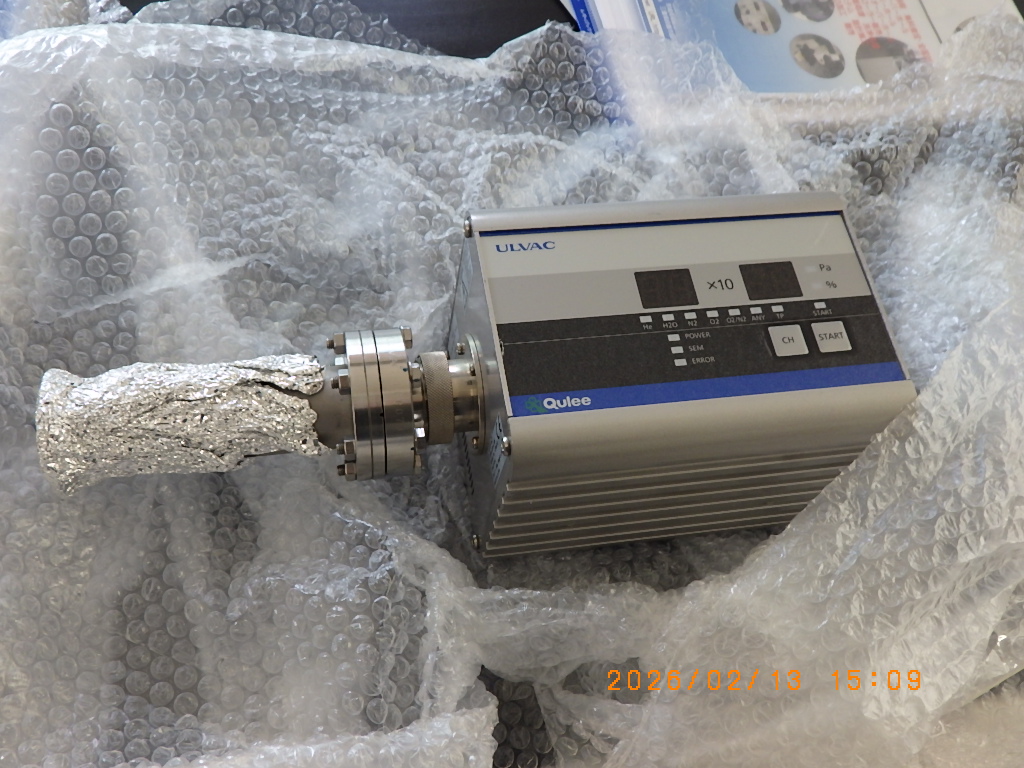

アルバック UlvacCGM-052Qマス22025年
MKSe-Vision+ LM102-00305004質量ガス分析装置22016年
アネルバ ANELVAAQA-100MPX四重極型質量分析計12025年
アルバック UlvacHGM302四重極質量分析装置12025年
インフィコン InficonTranspector XPR3プロセスモニター用Qmass12024年
アルバック UlvacBGM-201質量ガス分析装置(プロセスガスモニター)12023年
アネルバ ANELVAM-201GA-DMQマス(質量ガス分析装置)12021年
アネルバ ANELVAM-400QA-M質量ガス分析装置12020年
残り6型式を見る
メーカー型式機種台数最終
ファイファー PfeifferQME200質量ガス分析計(Qマス)12020年
ライボルトインフィコンH200M質量ガス分析装置12020年
インフィコン InficonTSP質量ガス分析装置12016年
ライボルトインフィコンTSP TH300質量ガス分析装置12016年
インフィコン InficonTRANSPECTOR質量分析装置12014年
その他LM質量ガス分析装置1—

質量ガス分析装置の買取も行っています

不要になった質量ガス分析装置がありましたら、無料で査定します。設備更新・研究終了・移転などで手放す予定の機器は、廃棄・処分する前に一度ご相談ください。1台から、研究室・工場の一括売却まで全国に対応します。
