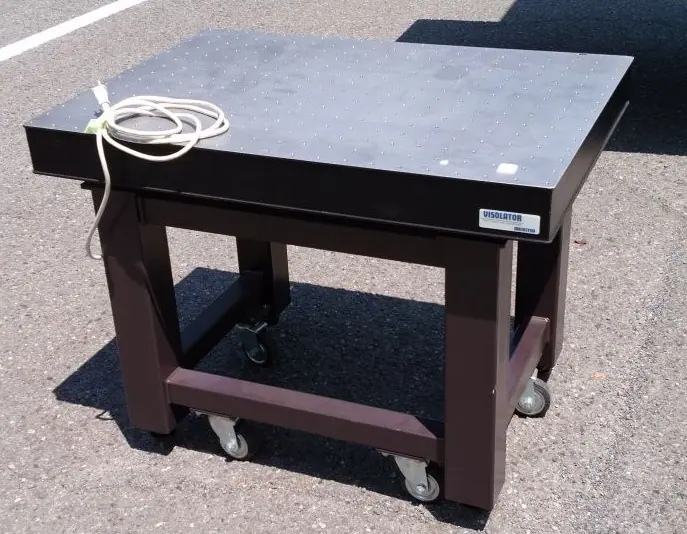

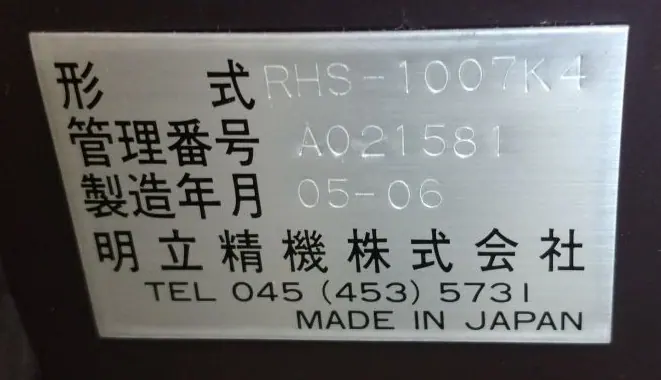

中古 明立精機 光学定盤 RHS-1007K4

光学定盤は、光路のズレを最小限に抑え、微細な光学系を安定して構築するために設計された高精度な基盤構造体です。レーザー実験や精密計測など、わずかな振動や歪みが結果に大きな影響を与える環境において不可欠な存在となっています。

■ 光学定盤の仕組み

光学定盤の内部構造には、主に「ハニカムコア構造」が採用されています。これは蜂の巣状の六角形構造を持つ金属コアを、上下の金属板（トッププレートとボトムプレート）で挟み込んだサンドイッチ構造です。この構造により、高剛性を維持しながら軽量化を実現し、定盤自体の固有振動数を高く設定することで外部からの共振を防いでいます。

表面のトッププレートには、極めて高い平坦度加工が施された磁性ステンレス鋼などが使用されます。表面全体には、25mmなどの一定ピッチでM6ネジ穴が格子状に整列して配置されており、各種光学ホルダーやパーツをしっかりと固定できます。さらに定盤全体の底部には、空気バネや特殊ゴムを用いた防振脚（アクティブまたはパッシブ防振装置）が組み合わされ、床からの微小な振動を遮断する仕組みになっています。

■ 光学定盤の主な特徴

最大の特徴は、卓越した「防振・減衰性能」です。光の波長レベルでの精度が求められる環境では、人の歩行や空調による目に見えない微振動すらノイズとなります。光学定盤は外部からの振動を遮断するだけでなく、上面で発生した振動も内部の制振材料やハニカム構造によって素早く吸収・減衰させます。

次に「高い剛性と平面度」が挙げられます。重い光学機器を複数配置しても撓みがほとんど生じず、正確な水平度を維持できます。また、熱膨張率の低い素材の使用や特殊な加工技術により、室温変化による構造の歪みを抑える「高い熱安定性」も備えています。さらに、規格化されたネジ穴グリッドにより、実験系の組替えや拡張が容易であることも大きな特徴です。

■ 光学定盤の主な用途

光学定盤は、ナノメートル単位の制御が要求される先進的な研究・産業分野で広く利用されています。

第一に、レーザー光を利用した物理・化学分野の先端研究です。フェムト秒レーザーなどの超短パルスレーザー実験、光干渉計による超精密計測、分光分析など、わずかな光路の揺れも許されない環境で使用されます。

第二に、半導体や電子部品の製造・検査プロセスです。露光装置の要素技術開発や、ウェハの表面欠陥をチェックする超高分解能な検査装置の基盤として組み込まれています。

第三に、バイオ・医療分野における観察装置のベースです。原子間力顕微鏡（AFM）や超解像蛍光顕微鏡など、極限の分解能を持つ顕微鏡システムの下に設置され、防振環境を提供します。そのほか、量子コンピュータや量子通信といった量子光学の最前線でも標準的な基盤として導入されています。
