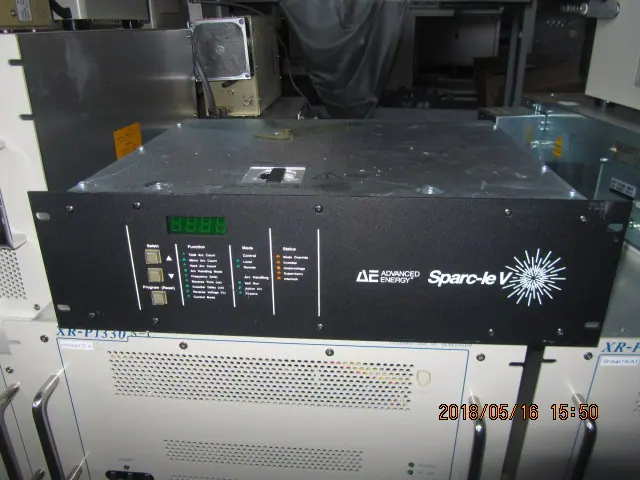

中古 アドバンスドエナジー AE スパークル（アークキラー） Sparc-le　V

スパークル（アークキラー）の基本構造と動作仕組み

スパークル（アークキラー）は、電気回路の接点（リレー、スイッチ、コンタクタなど）を開閉する際に発生する有害なアーク放電やスパーク（火花）、およびそれに伴うサージ電圧を抑制するためのノイズ対策・接点保護部品です。

主な仕組みは、インダクタンス（コイル成分）を持つ負荷回路の電流を遮断した際に発生する「逆起電力」を吸収・消滅させることにあります。スイッチが開いた瞬間、コイルは電流を流し続けようとするため、接点間に急激な高電圧が発生し、空気の絶縁破壊を起こして火花（アーク）が飛びます。スパークル（アークキラー）は、この接点間や負荷に対して並列に接続され、コンデンサと抵抗を組み合わせたRCネットワークやバリスタ、サージ吸収素子を用いて過渡的な高圧エネルギーを一時的に蓄積・放散します。これにより、接点間の電位差が急激に上昇するのを抑え、アークの発生そのものを防止・緩和します。

スパークル（アークキラー）の主な特徴

スパークル（アークキラー）の採用には、電気的・機械的な安全性を確保するための重要な特徴がいくつ存在します。

第一に、接点寿命の飛躍的な延長です。アーク放電が発生すると、その高熱によって接点金属が溶融・蒸着・摩耗し、最終的には接点同士が融着して離れなくなったり、接触不良を引き起こしたりします。アークを短時間に抑えることで、これらの損傷を防ぎ、機器のメンテナンス周期を延ばすことができます。

第二に、電磁ノイズ（EMI）の強力な抑制効果です。アーク放電は広帯域にわたる鋭い高周波ノイズを放出します。このノイズは周囲のマイクロコンピュータや各種センサー、通信線に伝播し、システム全体の誤動作を引き起こす原因となります。スパークル（アークキラー）をノイズ発生源に直接配置することで、トラブルを未然に遮断します。

第三に、安全性の向上と火災リスクの低減です。高電圧・大電流の回路では、継続的なアーク放電が周囲の絶縁物を炭化させ、短絡事故や火災につながる危険性があります。迅速に消弧を行うことで、重大な二次災害を防ぐ役割を果たします。

様々な産業分野における用途と活用事例

スパークル（アークキラー）は、信頼性が高くノイズに強いシステムが求められる多種多様な分野で不可欠な部品として利用されています。

工場自動化（FA）および産業機械分野では、電磁弁（ソレノイド）、電磁開閉器、モータ制御用の大型リレーなどに広く組み込まれています。頻繁なオン・オフ動作が行われるPLC（プログラマブルロジックコントローラ）制御回路の出力部において、誤動作防止と機器保護のために欠かせない存在です。

自動車・交通インフラ分野では、近年の電動化（EV/HEV）に伴い、高電圧バッテリーを遮断するメインリレーやパワーウインドウ、ブレーキ制御などの各種アクチュエータ周りで活用されています。車載電子機器の過酷な環境下での誤作動を防ぎ、安全な走行を支えています。

さらに、医療機器や精密計測器、家庭用大型電化製品（エアコンや洗濯機などのインバータ/モータ駆動部）においても、ノイズ規制（EMC規格）のクリアと製品寿命向上のためにスパークル（アークキラー）が幅広く採用されています。
