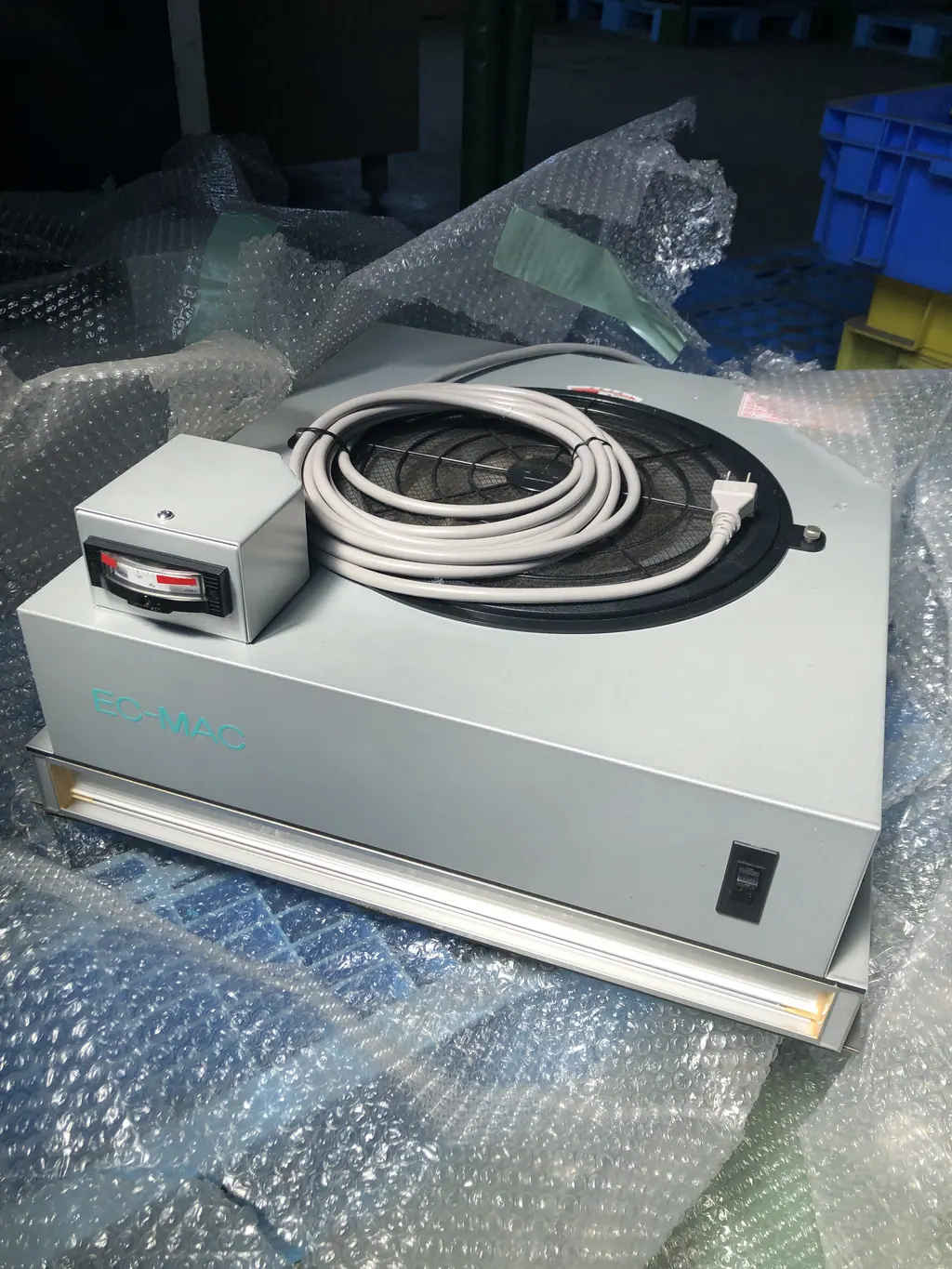

中古 日本エアーテック Airtech ヘパフィルター（FFU） MAC-2A-50

FFU（ファンフィルターユニット）の基本構造と仕組み

FFU（ファンフィルターユニット）は、小型の送風ファンと高性能なHEPA（ヘパ）フィルターを一体化させた空調機器です。その仕組みは、外部の空気をファンによって強制的に吸い込み、内部のフィルターを通過させることで空気中の微粒子を除去し、清浄化された直行流の空気を送り出すという極めて合理的かつシンプル構造になっています。

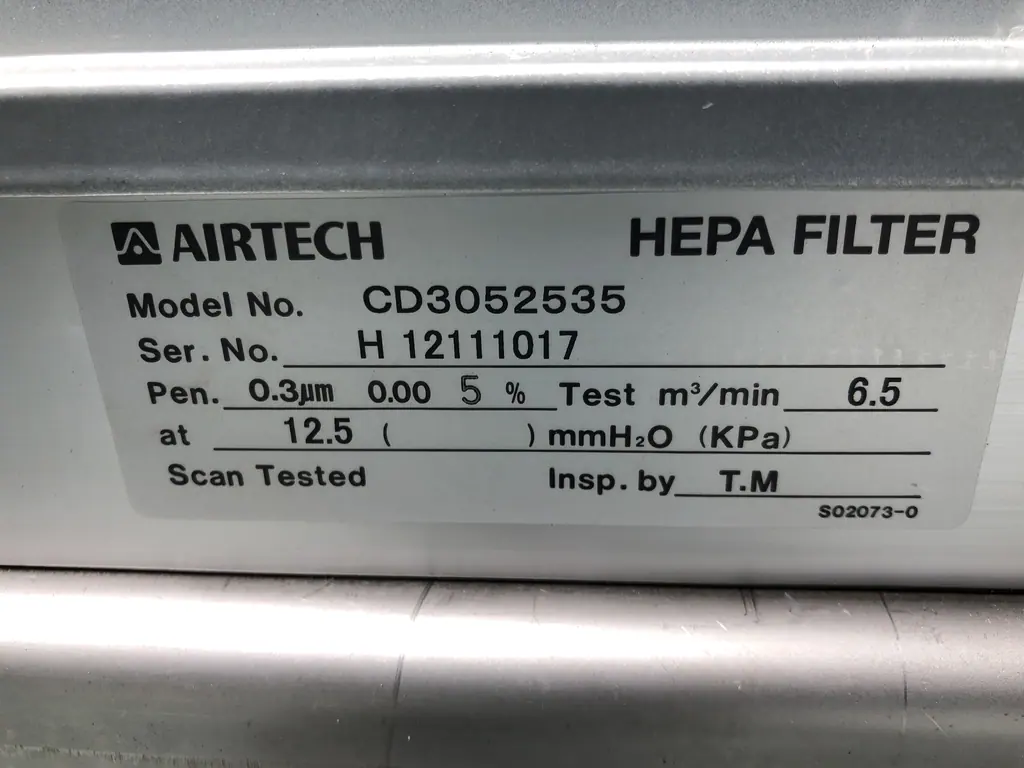

搭載されるHEPAフィルターは、日本産業規格（JIS規格）において「定格風量で粒径が0.3マイクロメートルの粒子に対して99.97％以上の粒子捕集率をもち、かつ初期圧力損失が245パスカル以下の性能を持つエアフィルター」と定義されています。

フィルター内部では、微細なガラス繊維が複雑に絡み合っており、粒子を捕集するメカニズムとして主に以下の3つの物理現象が働いています。

• 慣性衝突：比較的大きな粒子が、空気の流れから外れて繊維に直接衝突して捕集される。
• 遮り：中程度の粒子が、空気の流れに沿って移動しながら繊維の表面に接触して捕集される。
• 拡散：非常に小さい粒子（0.1マイクロメートル以下）が、空気分子との衝突による不規則な運動（ブラウン運動）を起こし、繊維に触れて捕集される。

FFUは、この高度な捕集能力を持つHEPAフィルターに専用のファンを直結させることで、安定した清浄空気を一定の風量で供給し続けることを可能にしています。

ヘパフィルター（FFU）の主な特徴

ヘパフィルターを搭載したFFUには、従来の大型中央空調方式によるクリーンルームとは異なる、多くのすぐれた特徴があります。

第一に、高い柔軟性と施工性があげられます。FFUはユニット単位で独立して動作するため、天井の格子状フレーム（グリッド）にはめ込むだけで容易に設置できます。製造ラインの変更や局所的な清浄度の要求変更があった場合でも、ユニットの増設や移設、レイアウト変更がスピーディーに行えます。

第二に、経済的な運用（省エネ・低コスト）が可能な点です。部屋全体を均一に高度清浄化するのではなく、特に清浄度が必要な作業スペースだけにFFUを配置する「局所クリーン化」を実現できます。これにより、設備全体のイニシャルコスト（初期費用）を抑えられるだけでなく、不要なエリアの空調負荷を減らすことでランニングコスト（電気代）の大幅な削減につながります。

第三に、メンテナンス性の高さと長寿命化です。多くのFFUには風量調整機能（AC/DCモーター制御など）が搭載されており、フィルターの目詰まり進行に応じてファンの回転数を自動または手動で調整し、常に最適な風量を維持できます。また、ユニット単位でのメンテナンスが可能なため、設備全体の稼働を停止させることなくフィルター交換が行えます。

主な用途と活用分野

FFUはその高い機能性と導入のしやすさから、極めて広い分野で活用されています。

最も代表的な用途は、半導体、液晶ディスプレイ、電子部品、精密機械などの製造工場です。これらの産業では、目に見えないほどの微細なゴミやホコリが製品の歩留まり（品質割合）に直結するため、天井全面にFFUを設置した超クリーンルーム環境の構築に不可欠な存在となっています。

また、製薬工場、バイオ研究施設、食品加工場などでも広く利用されています。空気中の細菌、カビの胞子、微粒子を除去することで、薬品や食品への異物混入（コンタミネーション）を防ぎ、無菌操作や衛生的な製造環境を保持する役割を果たします。

さらに近年では、医療現場や安全対策としての需要が急増しています。病院の術後集中治療室（ICU）や陰圧隔離病室、PCR検査スペースなどに設置されるほか、可搬型クリーンブースや感染症対策の陰圧装置の核としても組み込まれています。

このほか、大学や企業の研究室に設置される卓上クリーンベンチ、美術館や博物館の貴重品保管庫、さらには3Dプリンター用の局所排気・清浄ユニットなど、清浄な空気環境をピンポイントで作り出したいあらゆる場面でFFUが採用されています。
