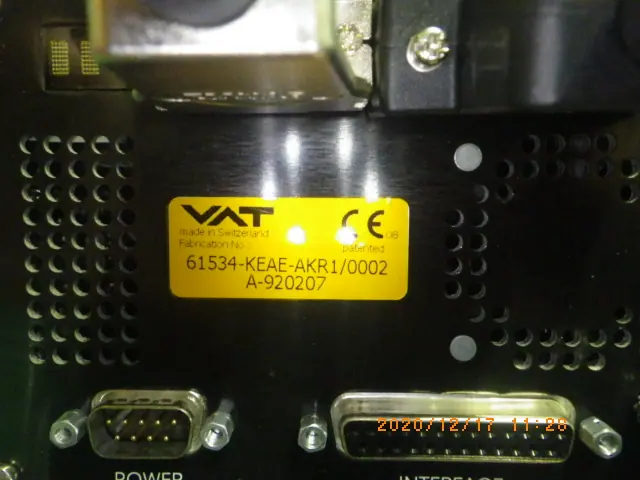

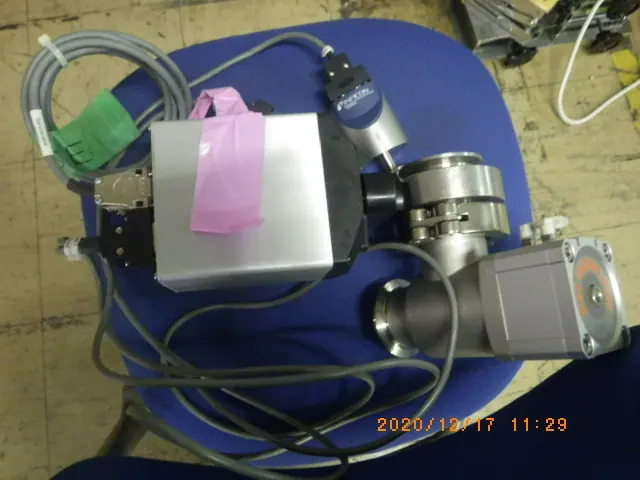

中古 VAT バタフライバルブ 61534-KEAE-AKR1/0002

■ バタフライバルブの仕組みと構造

バタフライバルブは、配管内の流体（液体や気体）の開閉や流量制御を行う代表的なバルブの一種です。その構造は比較的シンプルで、円筒状の本体（ボディ）の中央に、円盤状の弁体（ディスク）が配置されています。

このディスクの中心、または偏心した位置に弁棒（ステム）が通っており、外部のハンドルやアクチュエータ（駆動装置）で弁棒を回転させることで、ディスクが流路内で回転する仕組みです。ディスクが流路に対して直角（90度）になると流路が遮断され（全閉）、流路と平行（0度）になると流体が流れます（全開）。このように、90度の回転動作だけで全開と全閉を切り替えられる構造を「クォーターターン方式」と呼びます。

密閉性を高めるため、ボディの内側にはゴムや樹脂、金属で作られたシートリングが配置されています。ディスクが閉じた際、その外周がシートリングに密着することで流体の漏れを防ぎます。近年では、ディスクの回転軸をずらした「偏心構造（ダブルまたはトリプルオフセット）」を採用することで、開閉時の摩耗を抑え、高圧力や高耐久性が求められる環境にも対応できる製品が増えています。

■ バタフライバルブの主な特徴

バタフライバルブには、他の形式のバルブ（ゲートバルブやグローブバルブなど）と比較して数多くの特徴があります。

最大のメリットは「小型・軽量かつ省スペース」である点です。配管同士の間に挟み込んで固定する構造（ウェハー型など）が多く、バルブ自体の厚み（面間寸法）が非常に薄く設計されています。そのため、設置スペースが制限される場所や配管の軽量化が求められる設備に最適です。特に口径が大きくなるほど、他のバルブと比べて重量やコストの削減効果が顕著になります。

また、「操作が迅速かつ容易」であることも強みです。90度の回転のみで開閉できるため、手動操作はもちろん、電動や空気圧による自動制御への対応が容易で、迅速な緊急遮断や頻繁な開閉動作に適しています。さらに、ディスクの開度を調整することで、ある程度の流量制御（スロットリング）を行うことも可能です。

一方で、注意すべきデメリットもあります。全開状態であっても流路の中央にディスクが残り続けるため、流路が完全に開放されるバルブに比べて圧力損失（圧損）が大きくなります。また、流速が速い環境ではディスクが侵食やキャビテーション（気泡の発生による損壊）の影響を受けやすいほか、一般的なゴムシートタイプでは極端な高温・高圧環境への適用に限界があります。

■ バタフライバルブの代表的な用途

バタフライバルブは、その高い経済性とコンパクトさ、扱いやすさから、多種多様な分野で活用されています。

まず、最も代表的な用途が「上下水道・水処理設備」です。浄水場や下水処理施設、農業用水などの大口径配管において、軽量で設置しやすくコストパフォーマンスに優れるバタフライバルブが多数導入されています。

次に「ビル設備・空調（HVAC）システム」での利用が挙げられます。大型施設やオフィスの冷暖房設備において、冷温水や冷却水の循環ラインにおける開閉および流量調整用として欠かせない存在となっています。

さらに「各種プラントや工場設備」でも広く採用されています。化学、食品、製紙、電力などのプラントにおける水・空気・ガス配管に用いられます。特に食品や医薬品の製造現場では、分解清掃が容易で衛生面に配慮されたサニタリー仕様のバタフライバルブが活用されています。

その他にも、船舶のバラスト水処理配管、消防設備、排気ダクトの風量調節など、低圧から中圧域を中心とするあらゆる流体制御ラインで広く使用されています。
