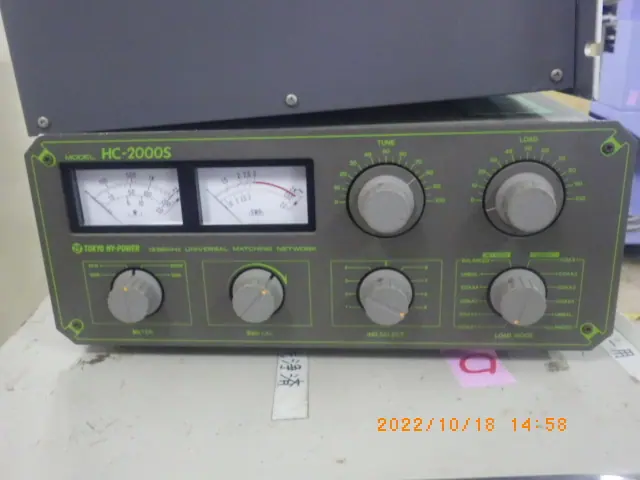

中古 東京ハイパワー アンテナチューナー HC-2000S
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- 東京ハイパワー
- 型式
- HC-2000S
- 機種
- アンテナチューナー
- 年式
- 1996年
- 管理番号
- Z2004140804
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
HC-2000S の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| 中心周波数(特別仕様) | 13.56 MHz |
|---|---|
| 整合範囲(特別仕様) | 約10〜750(IND.SELECT 9段切替) Ω |
| 入力インピーダンス | 50 Ω |
| 通過許容電力 | 2kW(PEP) 負荷インピーダンス50Ω時 |
| 挿入損失 | 0.3dB以下(カップラー) |
| 残留SWR | 1.1以下(ダミーロード出力コネクタにて) |
| パワー計 | 2kW/200W/20W 切換 |
| コネクター | M型接栓×3、N型接栓、ジョンソンターミナル×3 |
| 外形寸法(W×H×D) | 328×131×396 mm |
| 質量 | 8.5 kg |
※通過許容電力・挿入損失・残留SWR・寸法・質量はベース機 HC-2000(アマチュア無線用)の定格。特別仕様機は中心周波数と整合範囲が変更されている。
※元はアマチュア無線用アンテナカップラーで、13.56MHz工業用に改造された個体。使用にあたっては電波法上の扱いに注意が必要。
出典: メーカー資料
東京ハイパワー HC-2000S の装置概要 AIによる記述です
高周波電源と負荷の間に入れ、負荷側のインピーダンスを電源側の50 Ωに整合させて反射電力を抑えるアンテナチューナー(カップラー)です。アマチュア無線用アンテナカップラーを基に中心周波数を13.56 MHzとした特別仕様機で、整合範囲は約10〜750 Ωです。IND.SELECTの9段切替でインダクタンスを選んで合わせ込みます。13.56 MHzはプラズマ処理などの工業用途で使われる周波数です。
ベース機の定格では、通過許容電力は負荷インピーダンス50Ω時に2kW(PEP)、カップラーの挿入損失は0.3dB以下、残留SWRはダミーロード出力コネクタにて1.1以下です。内蔵のパワー計は2kW/200W/20W 切換です。コネクターはM型接栓×3、N型接栓、ジョンソンターミナル×3を備えます。外形寸法(W×H×D)は328×131×396 mm、質量は8.5 kgです。
通過許容電力・挿入損失・残留SWR・寸法・質量はベース機の定格で、特別仕様機では中心周波数と整合範囲が変更されています。工業用への改造品のため、使用時は電波法上の扱いに注意が必要です。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
