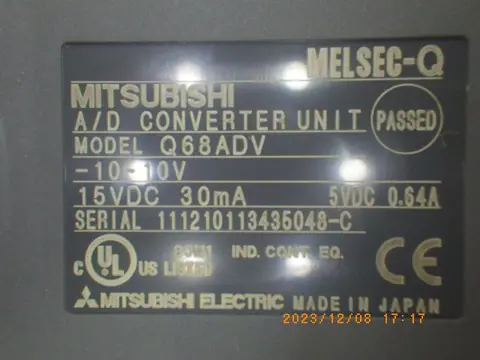

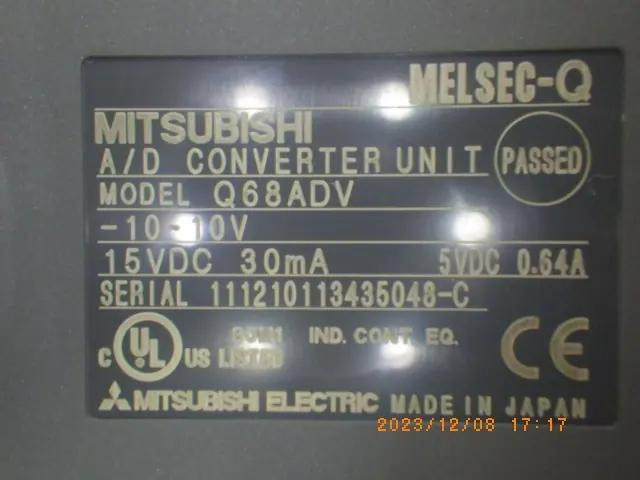

中古 三菱電機 Mitsubishi シーケンサー Q68ADV

本ユニットは、外部のセンサや測定機器から出力されるアナログ電圧信号をディジタル値に変換し、CPUユニットへ取り込むためのアナログ－ディジタル変換（A/D変換）ユニットです。1台で最大8チャンネルの入力に対応しており、各チャンネルごとにDC-10～10Vの範囲でアナログ電圧信号を取り込むことが可能です。

データの変換速度は1チャンネルあたり80μsと非常に高速であり、入力信号の微小な変化を遅延なくリアルタイムで制御システムに反映させる用途に適しています。変換されたディジタル出力は16ビット符号付バイナリ値で表現され、設定により最高0.32mVの高分解能でのデータ読み取りが可能です。

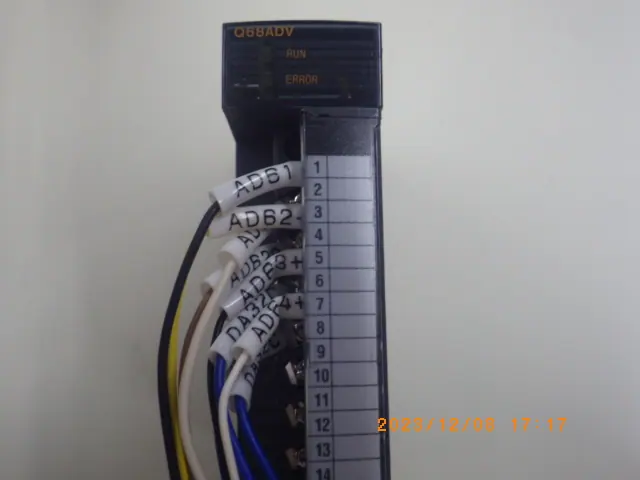

外部機器との配線接続には18点ネジ端子台を採用しており、ベースユニット上の1スロット（入出力占有点数16点）を使用して組み込みます。内部システムとアナログ入力の間はフォトカプラによる絶縁が施され、ノイズの影響を軽減する設計となっていますが、入力チャンネル間は非絶縁仕様である点には配慮が必要です。多チャンネルの電圧信号を高速かつ高精度で処理する必要がある自動化設備や検査装置の構築に幅広く利用されるユニットです。
