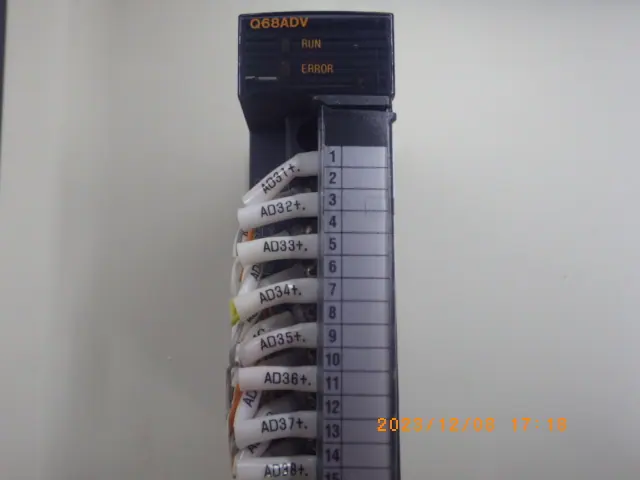

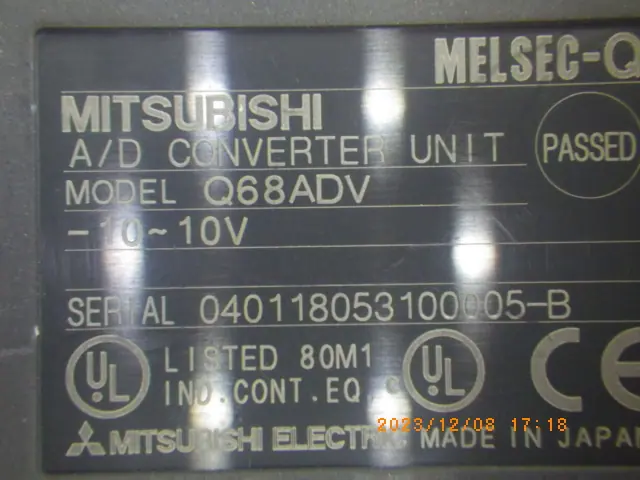

中古 三菱電機 Mitsubishi シーケンサー Q68ADV
本体価格(税別、送料別)34,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに4台あります → 中古 三菱電機 Mitsubishi Q68ADV の在庫5台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- 三菱電機 Mitsubishi
- 型式
- Q68ADV
- 機種
- シーケンサー
- 管理番号
- Z23112380
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
Q68ADV の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| アナログ入力点数 | 8 点(8ch) |
|---|---|
| アナログ入力 | DC-10〜+10V(入力抵抗 1MΩ) |
| 分解能(通常モード) | -4096〜+4095 |
| 分解能(高分解能モード) | -12288〜+12287 / -16384〜+16383 |
| 電圧分解能(0〜10V入力) | 通常2.5mV／高分解能0.625mV |
| 電圧分解能(0〜5V入力) | 通常1.25mV／高分解能0.416mV |
| A/D変換速度 | 80μs/チャネル(温度ドリフト補正ありのとき+160μs) |
| 精度 | ±0.1%以内(25±5℃)／±0.3%以内(0〜55℃、温度ドリフト補正あり) |
| 適用シーケンサ | MELSEC-Q シリーズ |
出典: mitsubishielectric.co.jp
三菱電機 Mitsubishi Q68ADV の装置概要 AIによる記述です
本装置は、MELSEC-Qシリーズに対応した8チャンネルのアナログ－デジタル（A/D）変換ユニットです。外部機器から出力される連続的なアナログ電圧信号を、シーケンサ内で処理可能なデジタルデータに変換する役割を持ちます。
DC-10Vから10Vまでの電圧入力に特化したモデルであり、電流入力には対応していません。そのため、各種センサーや測定機器からの電圧信号を多チャンネルで取り込むシステムに適しています。変換速度は1チャンネルあたり80μsと高速に設計されており、細かなサンプリング周期が要求される制御環境においても迅速なデータ収集が可能です。
デジタル出力値の変換精度に関わる分解能については、システム要件に応じて通常分解能モードと高分解能モードから設定を選択することができます。最大分解能は0.3125mVに達し、微小な電圧変化の検出にも対応します。入出力端子とシーケンサ電源間はフォトカプラによって絶縁されていますが、チャンネル間は非絶縁仕様となっているため、システム設計時の配線には注意が必要です。シーケンサ上のI/O占有点数は16点で、外部配線の接続には18点ネジ端子台を使用します。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
