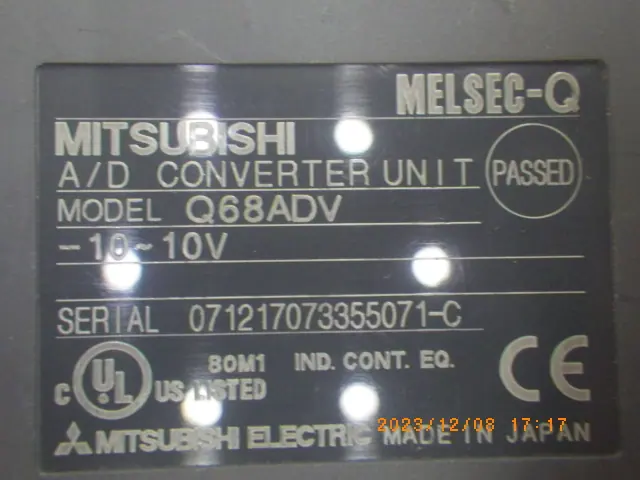

中古 三菱電機 Mitsubishi シーケンサー Q68ADV
本体価格(税別、送料別)34,000円
この商品を問い合わせる
見積・送料・動作確認の結果をご案内します。通常1営業日以内にご返信します。
同じ型式の在庫がほかに4台あります → 中古 三菱電機 Mitsubishi Q68ADV の在庫5台を比べる
- 実機を見に来ていただけます(事前にご連絡ください)
- 大学・公的機関は後払い(請求書払い)できます
- 支払い・納期・返品について(よくある質問)
- メーカー
- 三菱電機 Mitsubishi
- 型式
- Q68ADV
- 機種
- シーケンサー
- 管理番号
- Z23112378
- 引渡・支払
- 現状有姿/出荷前銀行振込(公的機関は後払い可)
Q68ADV の参考仕様
型式の一般的な値を、AIがメーカー資料などから調べたものです。この個体を測った値ではありません。
| アナログ入力点数 | 8 点(8ch) |
|---|---|
| アナログ入力 | DC-10〜+10V(入力抵抗 1MΩ) |
| 分解能(通常モード) | -4096〜+4095 |
| 分解能(高分解能モード) | -12288〜+12287 / -16384〜+16383 |
| 電圧分解能(0〜10V入力) | 通常2.5mV／高分解能0.625mV |
| 電圧分解能(0〜5V入力) | 通常1.25mV／高分解能0.416mV |
| A/D変換速度 | 80μs/チャネル(温度ドリフト補正ありのとき+160μs) |
| 精度 | ±0.1%以内(25±5℃)／±0.3%以内(0〜55℃、温度ドリフト補正あり) |
| 適用シーケンサ | MELSEC-Q シリーズ |
出典: mitsubishielectric.co.jp
三菱電機 Mitsubishi Q68ADV の装置概要 AIによる記述です
本機は、MELSEC-Qシリーズ向けの電圧入力専用アナログ－デジタル変換ユニットです。外部機器やセンサーからのアナログ電圧信号をデジタル値に変換し、CPUユニットへ取り込む役割を担います。
1台で最大8チャンネルの電圧入力に対応しており、1チャンネルあたりの変換速度は80μsと高速なサンプリングが可能です。入力電圧のレンジは、DC-10～+10V、0～10V、0～5V、1～5Vの基本レンジのほか、任意のユーザーレンジ設定に対応しているため、接続先の機器仕様に合わせた柔軟な調整が行えます。
デジタル出力の変換単位は「通常分解能モード」と「高分解能モード」から用途に応じて選択可能です。高分解能モードを使用した場合、例えばDC0～10Vの入力レンジにおいて0.3125mVという微小な電圧変動を検知することができます。

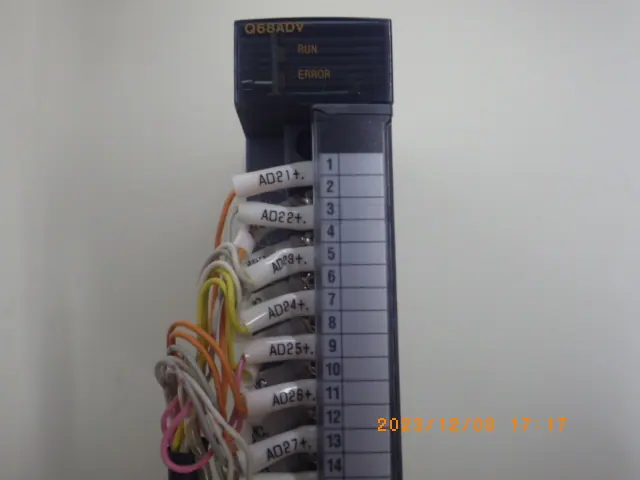

入出力用の接続には18点ネジ端子台を採用しています。外部のアナログ入力一括とシーケンサ内部回路との間はフォトカプラおよびDC/DCコンバータによって絶縁されていますが、各入力チャンネル間は非絶縁構造です。生産設備における計測器からのフィードバック制御や、アナログ電圧を出力する各種センサーの精密なデータ収集モジュールとして機能します。
※AIによる参考情報です。実際の仕様・付属品・状態は個体により異なります。ご不明な点はお問い合わせください。
